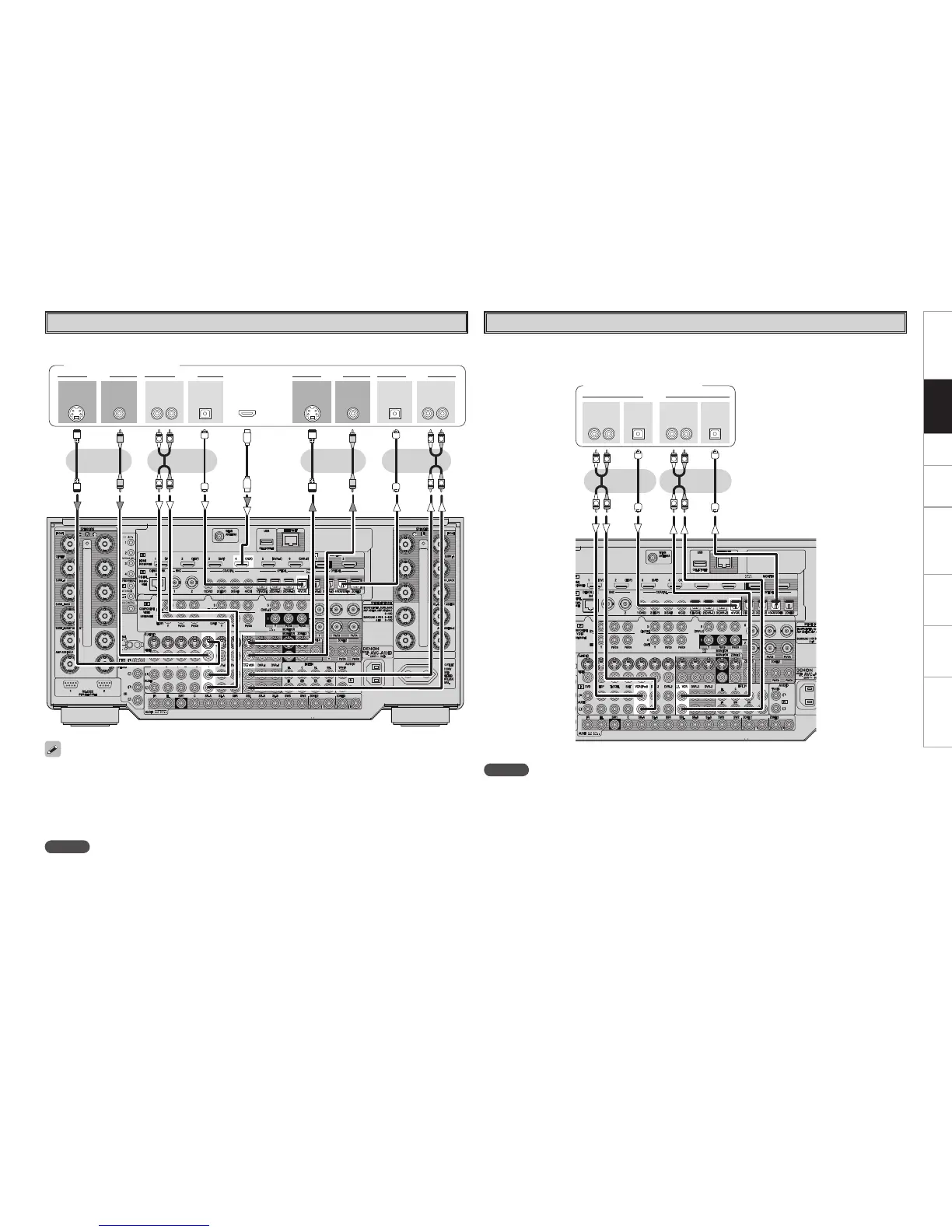

Denon AVR-5308CI - Page 21

21
AVR-5308CI / AVC-A1HD
(13) Detach the AMP(R) UNIT.
(13-1) Remove 2 screws fixing the 1U-3826-11 :R
SUPPLY JOINT-1 UNIT.(The board does not yet
come off.)
(13-2) Remove 4 screws. Remove RADIATOR UNIT
and SPEAKER TERMINAL UNIT at the same time.
1U-3826-11
SPEAKER TERMINAL UNIT
RADIATOR UNIT
(13) AMP(R)UNIT をはずします。
(13-1)1U-3826-11:RSUPPLYJOINT-1UNIT を固定し
ているねじ 2 本をはずします。（基板はまだはずれま
せん。）
(13-2)ねじ 4 本をはずし、RADIATORUNITと
SPEAKERTERMINALUNITを同時に取り外します。
