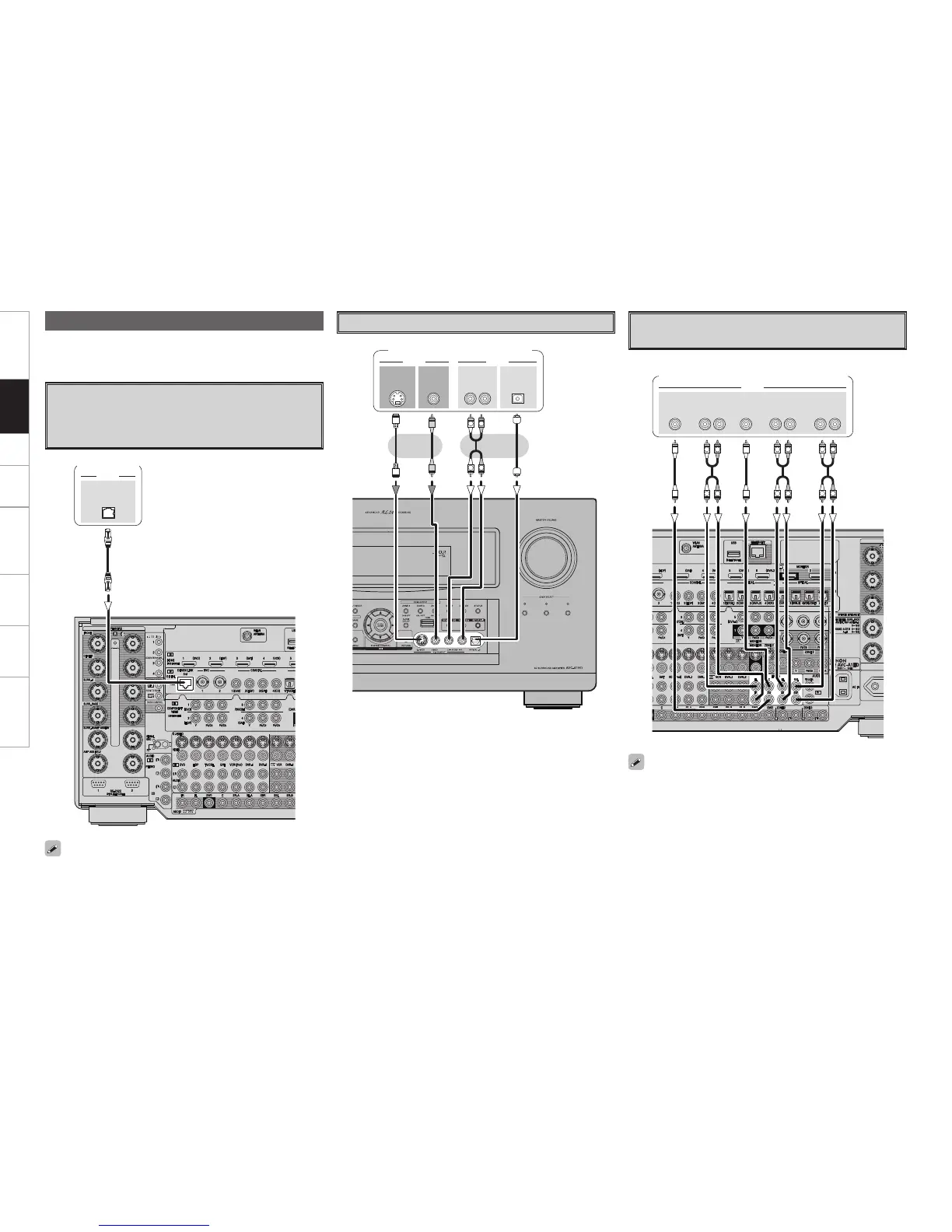

Denon AVR-5308CI - 8. FRONT CHASSIS SUB ASS’Y

22
AVR-5308CI / AVC-A1HD
8. FRONT CHASSIS SUB ASS’Y
(1) Remove 8 screws fixing the FRONT CHASSIS.
9. BACK PANEL SUB ASS’Y
(1) Remove 9 screws fixing the REAR PLATE.
(2) Remove 2 screws ▲ fixing the TUNER. Remove 2
screws ▲ fixing the 1U-3819 : ETHERNET UNIT. Re-
move Nut ◆ fixing the WLAN Antenna.
(3) Remove 8 screws △ fixing the HDMI Terminals.
(4) Remove 11 screws ★ fixing the Digital Audio Termi-
nals.
(5) Detach the REAR PLATE.
(6) Pull out the 1U-3819 : ETHERNET UNIT,1U-3833 :
DIGITAL VIDEO UNIT and 1U-3818 : DIGITAL AUDIO
UNIT.
REAR PLATE
TUNER
ETHERNET UNIT
1U-3819
1U-3833
1U-3818
WLAN ANT.
HDMI TERMINAL
DIGITAL AUDIO TERMINAL
8. FRONTCHASSISSUBASS'Y
(1) ねじ 8 本をはずし、FRONTCHASSISをはずします。
9. BACKPANELSUBASS'Y
(1) REARPLATEを固定しているねじ 9 本をはずします。
(2) TUNER 固定ねじ▲ 2 本、1U-3819:ETHERNETUNIT
固定ねじ▲ 2 本、WLAN アンテナのナット◆をはず
します。
(3) HDMI 端子のねじ△ 8 本をはずします。
(4) DigitalAudio 端子のねじ★ 11 本をはずします。
(5) REARPLATE をはずします。
(6) 1U-3819:ETHERNETUNIT,1U-3833:DIGITALVIDEO
UNIT,1U-3818:DIGITALAUDIOUNIT 基板を抜き取り
ます。
