25

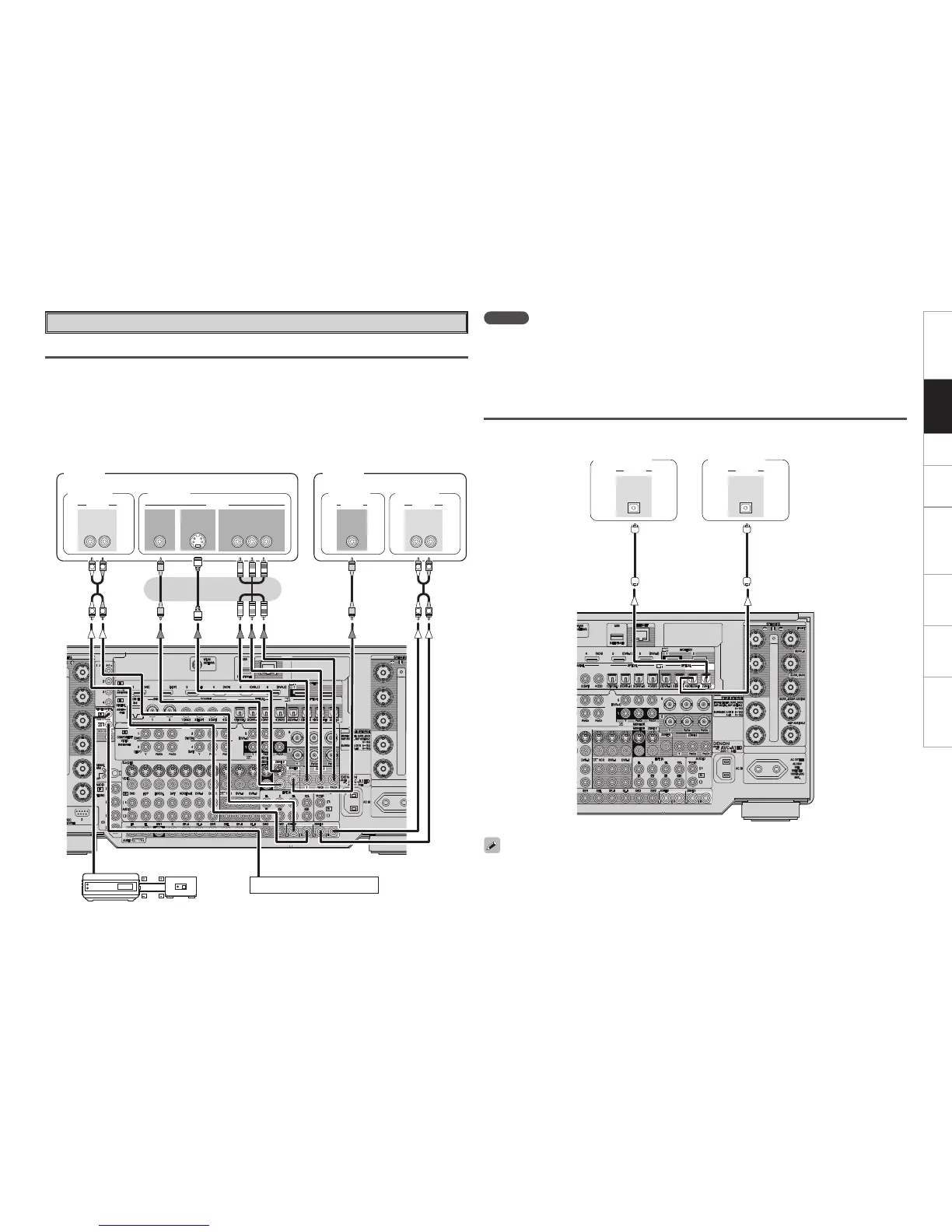

AVR-5308CI / AVC-A1HD
2. Attention when assemble 1U-
3818:DIGITAL AUDIO UNIT and 1U-
3833:DIGITAL VIDEO UNIT on 1U-3821-
1:CPU UNIT.
(1) Hold the 1U-3821-1:CPU UNIT so that the connector
CX713 on the 1U-3821-3:DAC MUTE UNIT is unsta-
ble. Then connect the 1U-3818:DIGITAL AUDIO UNIT
and the 1U-3833:DIGITAL VIDEO UNIT to connector.
1U-3821-3
DAC MUTE UNIT
CX713
1U-3821-1
CPU UNIT
1U-3818
DIGITAL AUDIO UNIT
1U-3833
DIGITAL VIDEO UNIT
HOLD
2. 1U-3818:DIGITALAUDIO 基板と 1U-
3833:DIGITALVIDEO基板を 1U-3821-1
:CPU基板に取り付ける時の注意
(1) 1U-3821-3:DACMUTE 基板のコネクター CX713 に
浮きが発生しないように 1U-3821-1:CPU基板を押
えながら 1U-3818:DIGITALAUDIO 基板と 1U-3833:
DIGITALVIDEO 基板をコネクターに差し込んでくだ
さい。
