Erste Schritte Anschlüsse Wiedergabe Fehlersuche Technische Daten
DEUTSCH

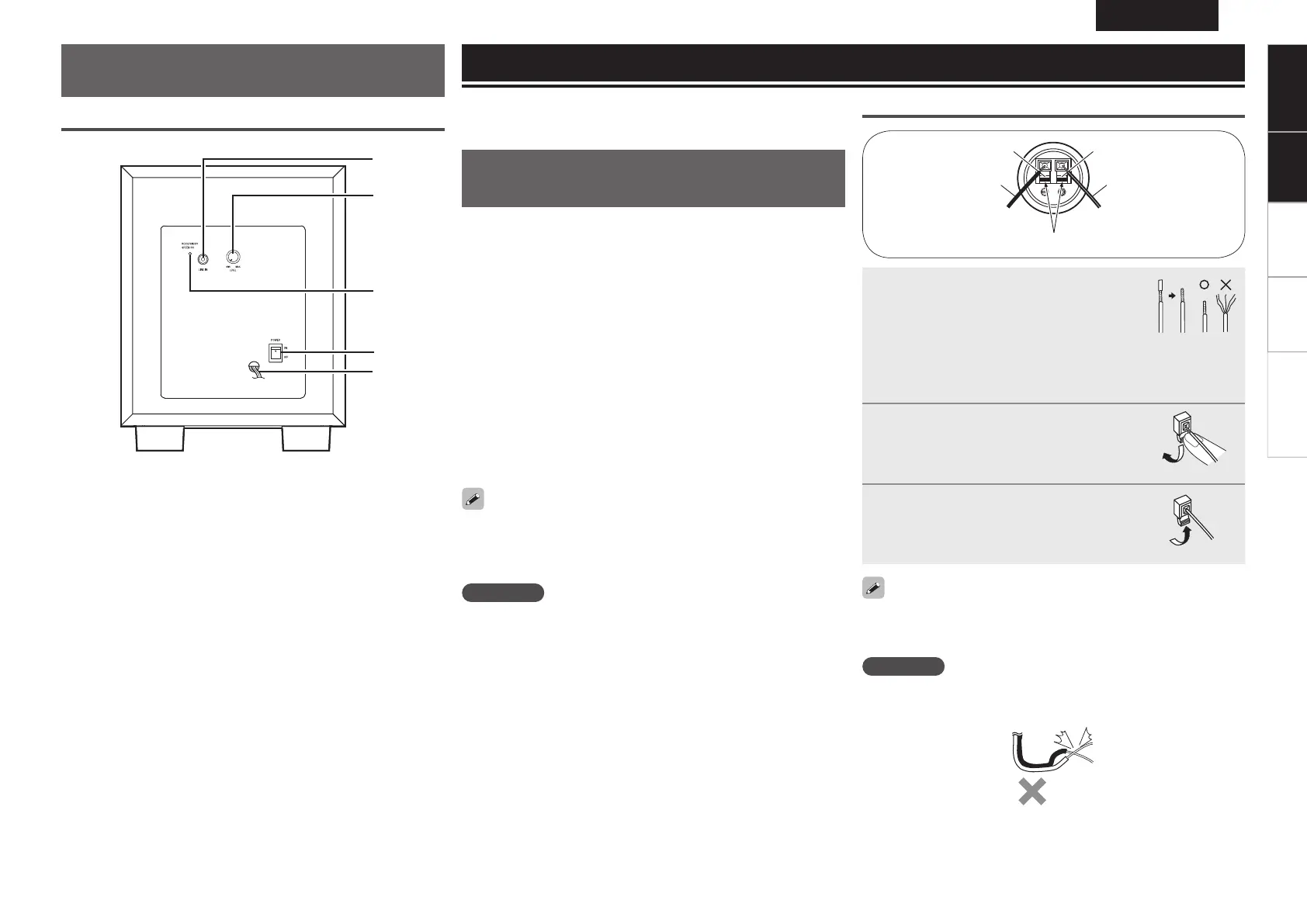

Bezeichnung und Funktionen der
Teile
Rückseite (DSW-391)
q
w
e
r
t
q Leitungseingangsanschluss (LINE IN)
Schließen Sie diesen Steckverbinder am Anschluss “SUBWOOFER
PRE OUT” des Verstärkers mit dem beigefügten Audiokabel an.
w Lautstärke-Einstellregler (LEVEL)
Stellen Sie mit diesem Regler die Lautstärke des Subwoofers ein.
e Statusanzeige
Die zweifarbige Lampe zeigt den Betriebszustand des Subwoofers
folgendermaßen an:
• Netz “ON” ·····································Leuchtet grün
• Standby mode ·······························Leuchtet rot
• Netz “OFF” ····································LED aus
r Netzschalter (POWER ON/OFF)
• Die Stromversorgung schaltet sich ein, wenn dieser Schalter
auf die “ON”-Position gestellt wird.
• Wenn dieser Schalter auf die “OFF”-Position gestellt wird,
schaltet sich die Stromversorgung aus.
t Netzkabel
Stellen Sie vor dem Anschluss sicher, dass Sie die Bedienungsanleitung
des Verstärkers sorgfältig durchgelesen haben und den Anschluss
ordnungsgemäß durchführen.
Lautsprecheranschlüsse
(SC-F391, SC-C391, SC-R391)
• Verbinden Sie die Eingangsterminals auf der hinteren Seite
des Lautsprechers mit den Lautsprecher-Ausgangsterminals
am Verstärker, mit den im Lieferumfang enthaltenen
Lautsprecherkabeln.
• Auf der Rückseite der einzelnen Lautsprecher sind die Aufkleber
“FR”, “FL”, “C”, “SR ”, “SL”. zu fi nden. Verbinden Sie die einzelnen
Lautsprecher mit den folgenden Verstärkerklemmen. Achten Sie
beim Anschließen der Lautsprecher auf die richtige Polarität (+, –).
• FR Anschlussklemme für Lautsprecher vorne rechts am
Verstärker.
• FL Anschlussklemme für Lautsprecher vorne links am
Verstärker.
• C Anschlussklemme für mittleren Lautsprecher am Verstärker.
• SR Anschlussklemme für Surround-Lautsprecher rechts am
Verstärker.
• SL Anschlussklemme für Surround-Lautsprecher links am
Verstärker.
An den Verstärkern können sich unterschiedliche Lautsprecher-
Ausgangsklemmen befi nden.
Einzelheiten fi nden Sie in der Bedienungsanleitung zu Ihrem
Verstärker.
HINWEIS
• Stellen Sie sicher, dass Sie die Stromversorgung des Verstärkers
vor dem Anschluss des Lautsprecher am Verstärker ausschalten.
• Falls die Polarität verkehrt wird, kann sich die Phase ausschalten
und der Klang verfügt u. U. über keine Bass-Komponente mehr,
wodurch er unnatürlich wirkt. Stellen Sie sicher, dass Sie beim
Anschluss die ordnungsgemäße Polarität beachten.
Anschlüsse
Anschluss der Lautsprecherkabel
Schwarz : “–” (negativ) Rot : “+” (positiv)
Schwarzweiß
gestreiftes Kabel
Hebel
Schwarzes
Kabel
1
Streifen Sie die Isolierung an der
Spitze des Lautsprecherkabel ab
und drehen Sie die Drähte fest mit
der Hand zusammen, so dass diese
nicht hervorragen und dadurch
möglicherweise einen Kurzschluss
verursachen.
2
Halten Sie den Hebel nach unten
gedrückt und stecken Sie den
Kerndraht des Kabels in die
Öffnung.
3
Lassen Sie den Hebel los.
Ziehen Sie leicht am
Lautsprecherkabel, um zu prüfen,
dass es fest angeschlossen ist.
Ziehen Sie nach dem Abschluss der Anschlüsse an sämtlichen
Lautsprecherkabel um sicherzustellen, dass sie sicher
angeschlossen sind.
HINWEIS
Achten Sie darauf, dass sich die Litzendrähte der beiden
Lautsprecherkabel nicht gegenseitig berühren. Dies würde die
Verstärkerschaltung kurzschließen und den Verstärker beschädigen.
