Guida introduttiva Collegamenti Riproduzione Risoluzione dei problemi Specifi che
ITALIANO
Nomi e funzioni dei componenti

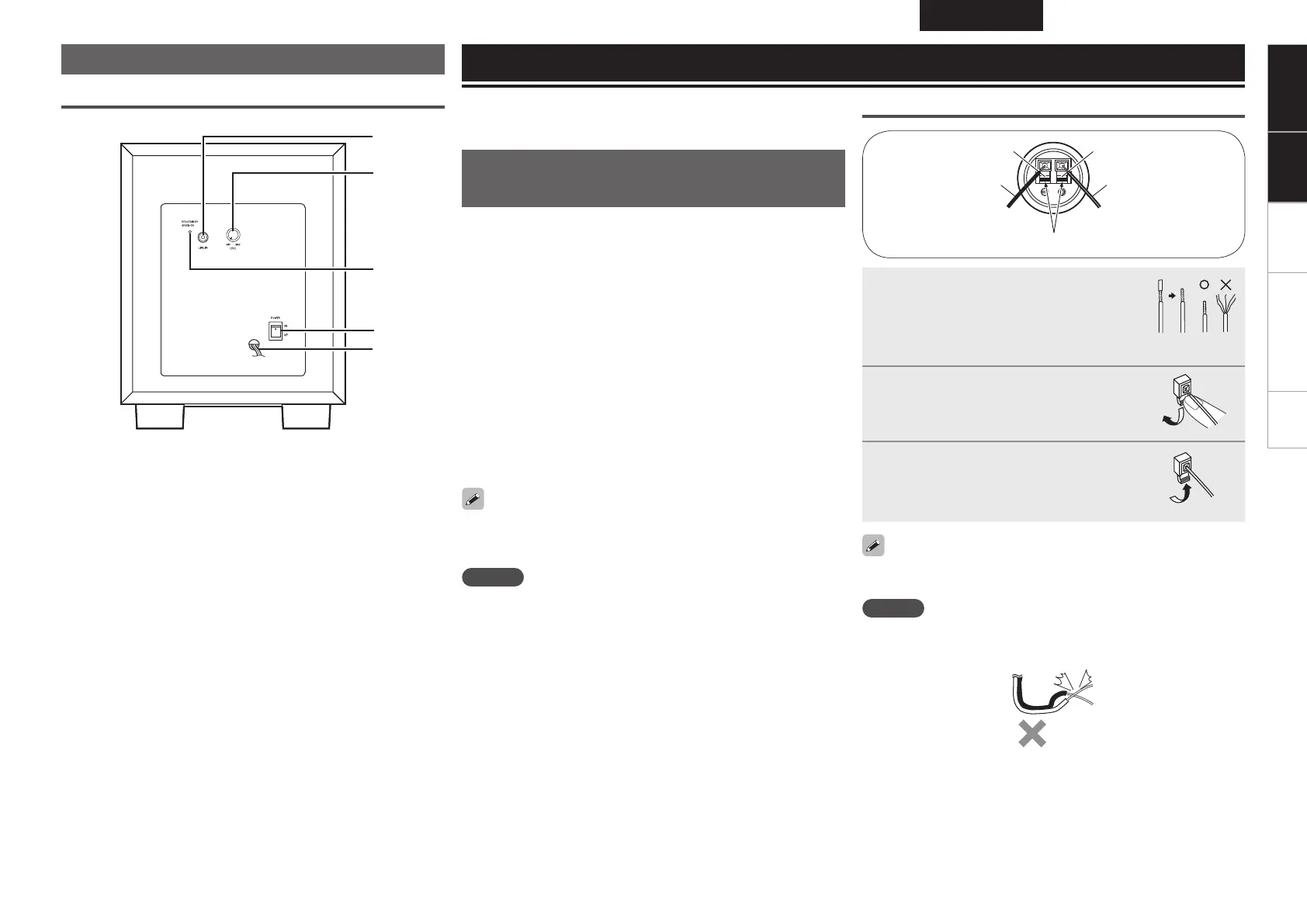

Pannello posteriore (DSW-391)
q
w
e
r
t
q Connettore di ingresso linea (LINE IN)
Collegare questo connettore al connettore “SUBWOOFER PRE
OUT” dell’amplifi catore utilizzando il cavo audio in dotazione.
w Comando di regolazione del volume (LEVEL)
Utilizzare questo comando per regolare il volume del subwoofer.
e Indicatore di stato
La spia a due colori indica lo stato operativo del subwoofer, come
indicato di seguito:
• Alimentazione “ON” ······················luce verde
• Modalità stand-by ·························luce rossa
• Alimentazione “OFF” ·····················indicatore spento
r Interruttore di alimentazione (POWER ON/OFF)
• L’unità viene accesa quanto questo interruttore viene portato in
posizione “ON”.
• Quando viene portato in posizione “OFF”, l’unità viene spenta.
t Cavo di alimentazione
Prima di effettuare i collegamenti, leggere attentamente il manuale
delle istruzioni dell’amplifi catore in modo da collegarlo in maniera
adeguata.
Collegamenti di altoparlanti
(SC-F391, SC-C391, SC-R391)
• Collegare i terminali di ingresso sul pannello posteriore dell’altoparlante
ai terminali di uscita dell’altoparlante sull‘amplifi catore, utilizzando i
cavi dell’altoparlante forniti in dotazione.
• Le etichette applicate sul retro degli altoparlanti recano le scritte
“FR”, “FL”, “C”, “SR”, “SL”. Ogni altoparlante deve essere collegato
al rispetto terminale di amplifi cazione. Assicurarsi inoltre di collegare
ciascun altoparlante con la polarità corretta (+, –).
• FR Collegamento al terminale di amplifi cazione dell’altoparlante
anteriore destro.
• FL Collegamento al terminale di amplifi cazione dell’altoparlante
anteriore sinistro.
• C Collegamento al terminale di amplifi cazione dell’altoparlante
centrale.
• SR Collegamento al terminale di amplifi cazione dell’altoparlante
surround destro.
• SL Collegamento al terminale di amplifi cazione dell’altoparlante
surround sinistro.
Gli amplifi catori sono dotati di svariate uscite per gli altoparlanti.
Per ulteriori informazioni consultare il manuale dell’amplifi catore
utilizzato.
NOTA
• Spegnere l’amplifi catore prima di collegare il altoparlanti allo stesso.
• Se le polarità sono invertite, la fase potrebbe essere spenta e
l’audio potrebbe non avere i toni bassi, risultando quindi innaturale.
Collegare le polarità in maniera corretta.
Collegamenti
Collegamento dei cavi degli altoparlanti
Nero : “–” (negativo) Rosso: “+” (positivo)
Cavo nero con linea
bianca
Levetta
Cavo nero
1
Spellare la guaina dall’estremità
del cavo dell’altoparlante, quindi
attorcigliare manualmente i fi li in
modo che non possano fuoriuscire e
causare cortocircuiti.
2
Premere e abbassare la levetta, quindi
inserire l’anima del cavo nel foro.
3
Rilasciare la levetta.
Tirare leggermente il cavo
dell’altoparlante per controllare che
sia saldamente collegato.
Una volta completati i collegamenti, tirare leggermente i cavi degli
altoparlanti per controllare che siano saldamente collegati.
NOTA
Non lasciare che le anime dei cavi di due altoparlanti entrino
in contatto tra di loro. Ciò può causare un cortocircuito
nell’amplifi catore e danneggiare lo stesso.
Guida introduttiva Collegamenti
