PORTUGUÊS
3
Iniciação Ligações Reprodução Resolução de problemas Especifi cações

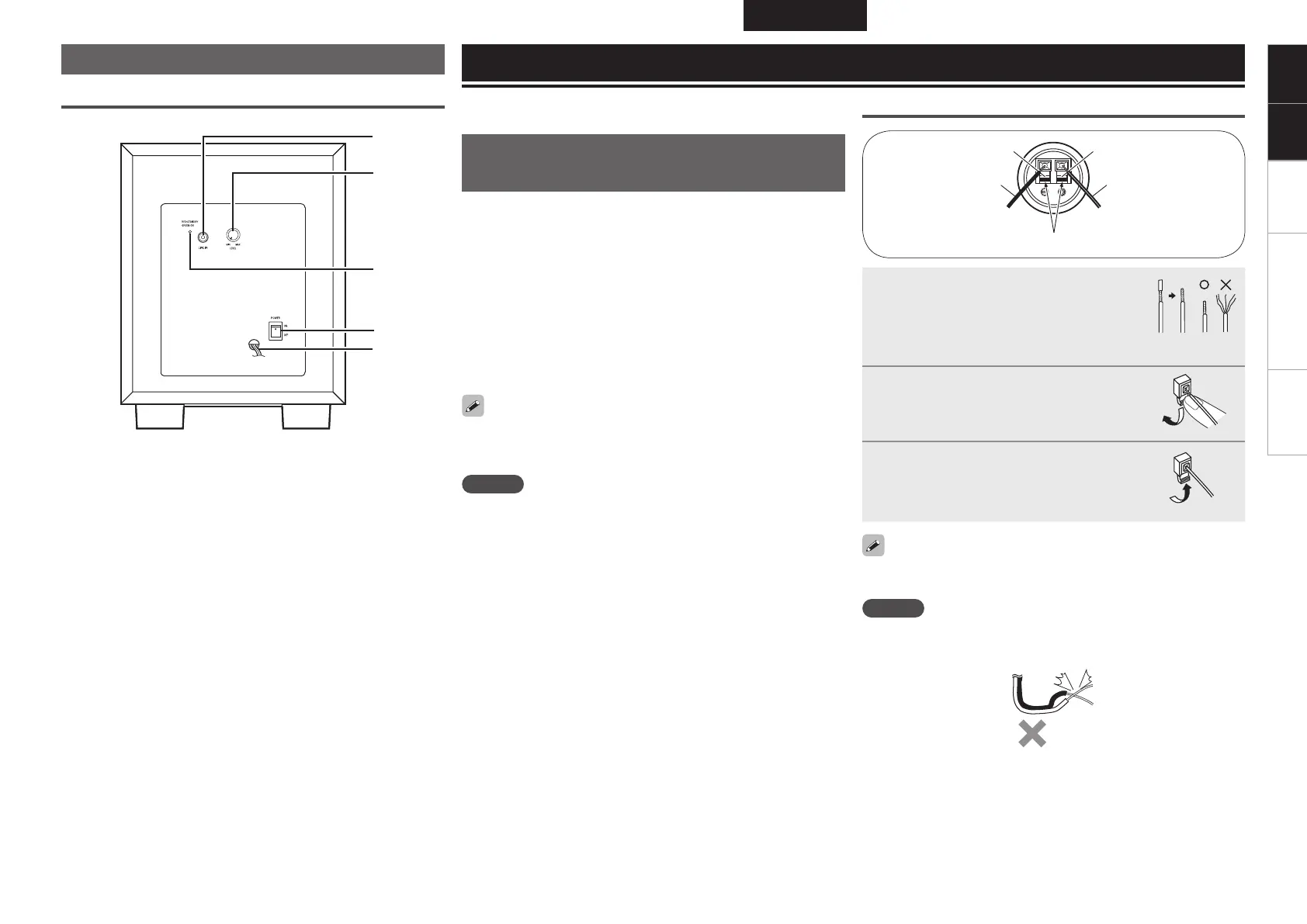

Nomes e funções das peças
Painel traseiro (DSW-391)
q
w
e
r
t
q Ficha de entrada de linha (LINE IN)
Ligue esta fi cha à fi cha “SUBWOOFER PRE OUT” do amplifi cador,
utilizando o cabo áudio fornecido.
w Controlo do ajuste do volume (LEVEL)
Utilize este controlo para ajustar o volume do subwoofer.
e Indicador de estado
A luz de duas cores indica o estado operativo do subwoofer da
seguinte forma:
• “ON” Ligado ··································Luz verde
• Modo standby ·······························Luz vermelha
• “OFF” Desligado ···························Indicador desligado
r Interruptor da alimentação (POWER ON/OFF)
• A alimentação é ligada quando este interruptor é colocado na
posição “ON”.
• Quando colocado na posição “OFF”, a unidade é desligada.
t Cabo de alimentação
Quando efectuar a ligação, leia atentamente o manual do proprietário
do amplifi cador e efectue a ligação correctamente.
Ligações das colunas
(SC-F391, SC-C391, SC-R391)
• Ligue os terminais de entrada no painel traseiro da coluna aos
terminais de saída da coluna no amplifi cador, utilizando os cabos
das colunas fornecidos.
• As etiquetas na parte traseira de cada coluna têm as marcas “FR”,
“FL”, “C”, “SR ”, “SL”. Ligue cada coluna aos seguintes terminais do
amplifi cador. Certifi que-se também de que liga cada coluna com a
polaridade correcta (+, –).
• FR Ao terminal da coluna frontal direita do amplifi cador.
• FL Ao terminal da coluna frontal esquerda do amplifi cador.
• C Ao terminal da coluna central do amplifi cador.
• SR Ao terminal da coluna surround direita do amplifi cador.
• SL Ao terminal da coluna surround esquerda do amplifi cador.
Os amplifi cadores possuem vários terminais de saída de colunas.
Consulte o manual do proprietário do amplifi cador que está a utilizar
para obter mais informações.
NOTA
• Certifi que-se de que o amplifi cador é desligado antes de ligar as
colunas ao amplifi cador.
• Se as polaridades forem invertidas, a fase poderá fi car desligada e
o som poderá não ter graves, não parecendo natural. Certifi que-se
de que liga correctamente as polaridades.
Ligações
Ligar os cabos das colunas
Preto: “–” (negativo) Vermelho: “+” (positivo)
Fio preto com linha
branca
Alavanca
Fio preto
1
Retire o revestimento da extremidade
do cabo da coluna e, em seguida,
torça os fi os manualmente para que
estes não fi quem com pontas soltas e
causem curtos-circuitos.
2
Carregue e baixe a alavanca e insira
o fi o principal do cabo no orifício.
3
Liberte a alavanca.
Puxe levemente o cabo da coluna
para verifi car se este está ligado de
forma segura.
Quando as ligações estiverem concluídas, puxe levemente os cabos
da coluna para verifi car se estão ligados de forma segura.
NOTA
Não permita que os fi os principais de dois cabos das colunas entrem
em contacto uns com os outros. Tal irá causar um curto-circuito no
circuito do amplifi cador e danifi car o mesmo.
