21
FR

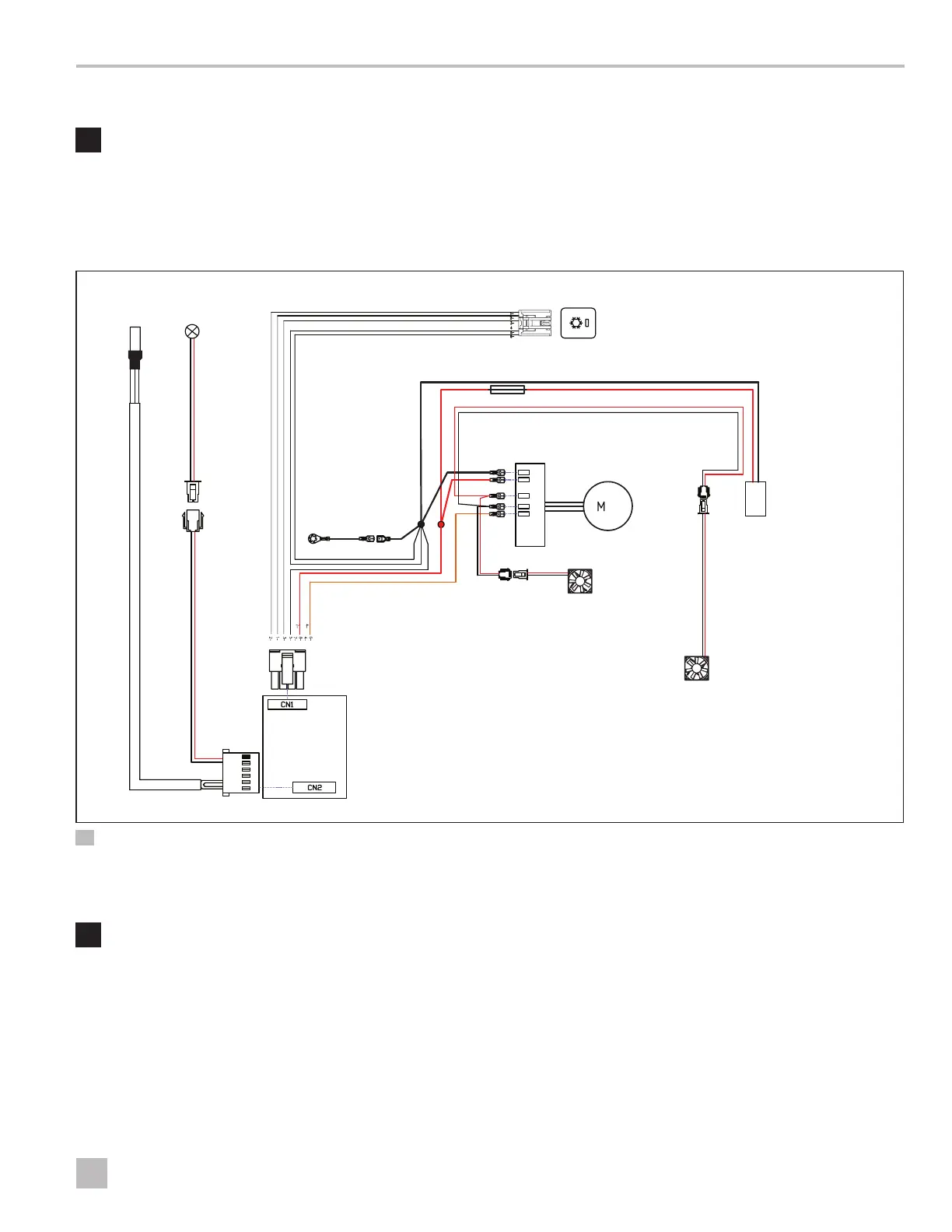

Réfrigérateur CCF-T Schéma de câblage
5 Schéma de câblage
AVERTISSEMENT: RISQUE DE DÉCHARGE
ÉLECTRIQUE.
Coupez le courant avant d’effectuer toute
installation électrique ou tout entretien. Le non-
respect de cet avertissement pourrait entraîner de
graves blessures, voire la mort.
43640
CTN
RGE
NOIR
1
2
5
6
4 (s.o.)
3 (s.o.)
molex
1
DEL intérieure
Panneau
de commande
TERRE
-
+
F+
F-
LIN
UNITÉ DE COMMANDE
Interrupteur
ALIMENTATION
ÉLECTRIQUE 12 V c.c.
VENTILATEUR DU CONDENSEUR
VENTILATEUR DE CONDUIT D’AIR
〜
COMPRESSEUR
43640
Fusible automatique 10 A
INT. LED2
INT. LED1
INT. MARCHE/ARRÊT
TERRE
BATT+
MODBUS
4 Schéma de câblage du réfrigérateur
6 Avant l’installation
AVERTISSEMENT: MONOXYDE DE CARBONE
ET/OU SÉCURITÉ DES VÉHICULES. Le non-
respect de ces avertissements pourrait
entraîner de graves blessures, voire la mort:
• Stationnez le véhicule dans un endroit bien ventilé
pendant le processus d’installation.
• Coupez le moteur du véhicule.
• Assurez-vous que le véhicule est en position de
stationnement avec le frein de secours enclenché à
tout moment pendant le processus d’installation.
AVIS : Évitez de pincer, d’écraser ou de casser les fils ou
le cordon d’alimentation. Sinon, le réfrigérateur risque
d’être endommagé.
Cette section décrit les préparatifs d’évaluation et
d’emplacement pour installer le réfrigérateur.
