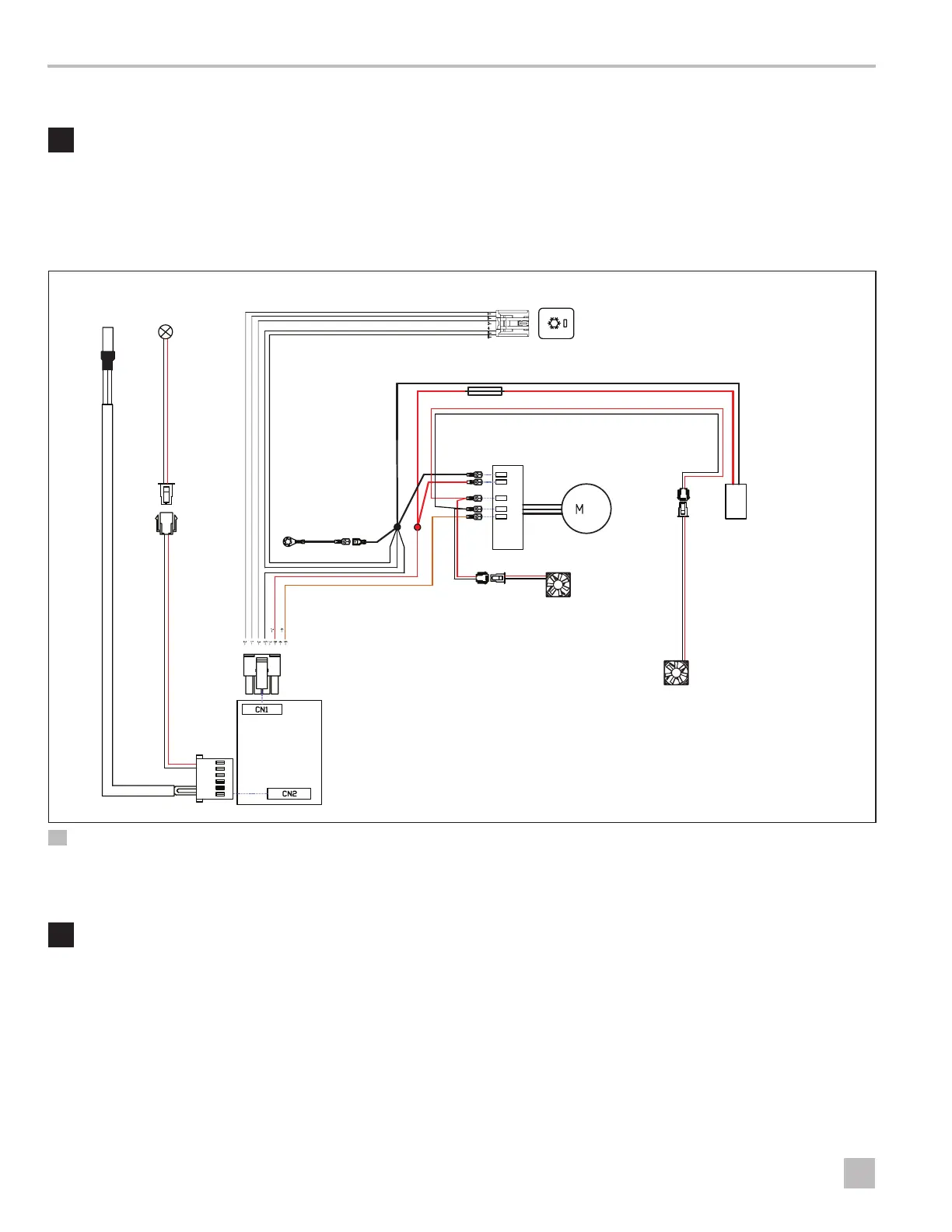

Diagrama del cableado Réfrigérateur CCF-T
ES
5 Diagrama del cableado
ADVERTENCIA: PELIGRO DE DESCARGA
ELÉCTRICA.
Desconecte la alimentación antes de realizar
cualquier instalación eléctrica o actividades de
mantenimiento. No cumplir con estas advertencias
puede ocasionar lesiones graves o la muerte.
43640
NTC
ROJO
NEGRO
1
2
5
6
4 (NC)
3 (NC)
molex
1
LED INTERIOR
Tarjeta de control
CONEXIÓN A TIERRA
-
+
F+
F-
LIN
UNIDAD DE CONTROL
Interruptor
ENTRADA DE
ALIMENTACIÓN
DE 12 V CC
VENTILADOR DEL CONDENSADOR
VENTILADOR DEL CONDUCTO DE AIRE
〜
COMPRESOR
43640
Fusible de 10 A del vehículo
SW LED2
SW LED1
INT. SW ON/OFF
Tierra
BATERÍA +
MODBUS
4 Diagrama de cableado del refrigerador
6 Preinstalación
ADVERTENCIA: MONÓXIDO DE CARBONO
Y/O SEGURIDAD VEHICULAR. Hacer caso
omiso a las advertencias puede ocasionar
lesiones graves o la muerte:
• Estacione el vehículo en un área bien ventilada
durante el proceso de instalación.
• Apague el motor del vehículo.
• Asegúrese de que el vehículo esté estacionado con
el freno de emergencia activado en todo momento
durante el proceso de instalación.
AVISO: Evite pellizcar, aplastar o romper los cables o el
cable de alimentación. De lo contrario, podría dañar el
refrigerador.
Esta sección describe la evaluación y los preparativos de
la ubicación para instalar el refrigerador.
