Réfrigérateur CCF-T Instalación
ES
AVISO: Evite pellizcar, aplastar o romper los cables o el
cable de alimentación. De lo contrario, podría dañarse la
unidad del refrigerador.
Esta sección describe cómo instalar y cablear el
ventilador y la unidad del refrigerador y cómo reinstalar
el panel posterior de la consola y los portavasos.
7.1 Instalación del ventilador frontal
e
q
r
w

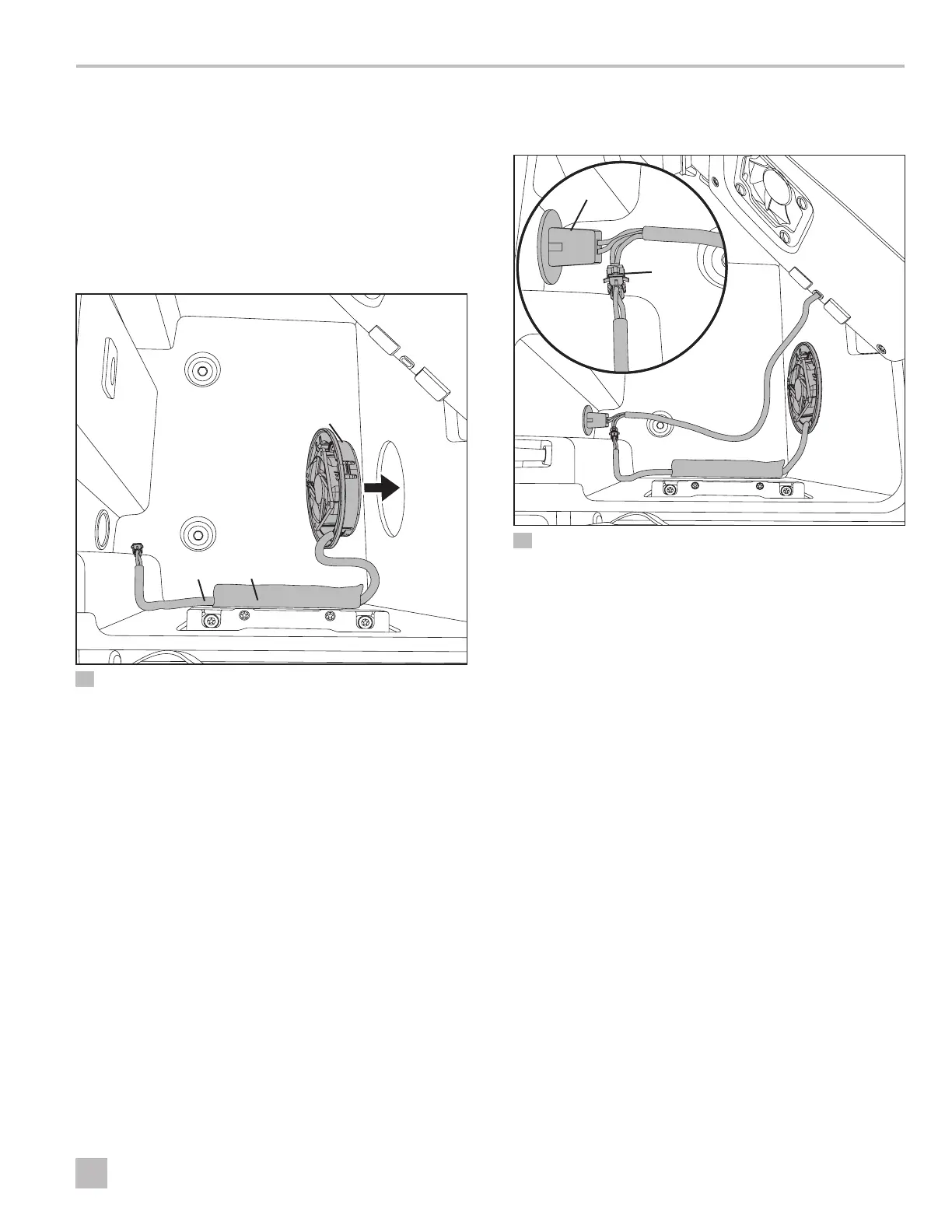

13 Instalación del ventilador frontal
q
Contenedor de la consola
e
Cinta
w
Ventilador frontal
r
Cable negro del
ventilador
1. Sostenga el ventilador frontal verticalmente por la
carcasa del ventilador.
2. Inserte el ventilador frontal en la nueva abertura de
3.5 pulgadas (89 mm) dentro del compartimiento de
la consola hasta que encaje en su lugar.
3. Pegue con cinta adhesiva el cable negro del
ventilador en la parte inferior del lado del pasajero
del compartimiento de la consola para mantenerlo en
su lugar y protegerlo de daños.
7.2 Conexión de la alimentación al
ventilador
q
w
e
r
14 Conexión del ventilador frontal
q
Enchufe del cable de
alimentación de 12 VCC
e
Unidad de
refrigeración
w
Conector de alimentación
del ventilador auxiliar
r
Ventilador
delantero
1. Coloque la unidad de refrigeración en posición
vertical sobre una superficie estable junto a la
consola.
2. Conecte el enchufe de alimentación del ventilador
frontal al conector auxiliar procedente del enchufe de
alimentación del refrigerador.
