Avant l’installation Réfrigérateur CCF-T
I
Gardez les supports latéraux.
4. Insérez les supports de montage fournis.
5. Inversez ces étapes pour installer les nouveaux

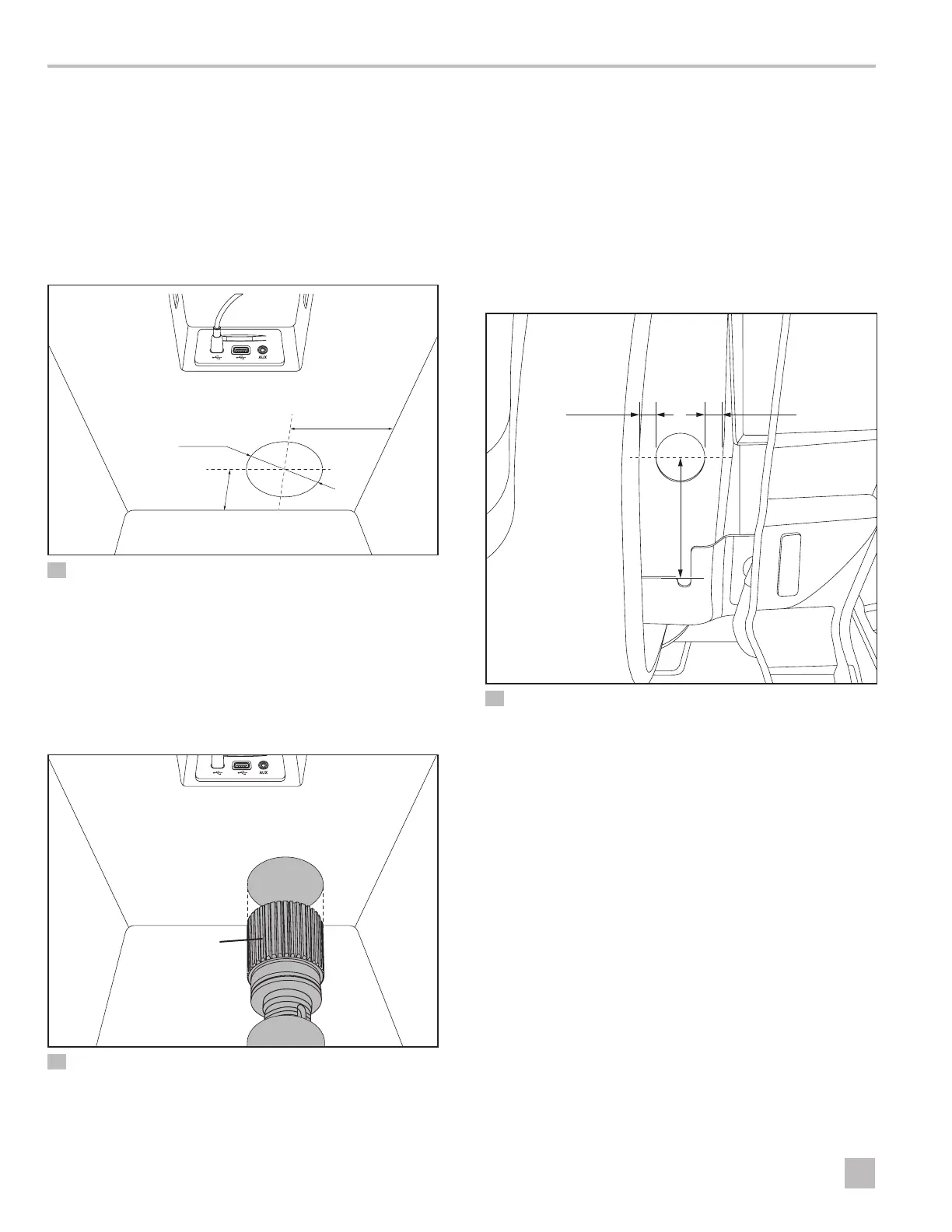

supports de montage.
6.6 Préparation de l’emplacement
du ventilateur avant
w
q
9 Utilisation du gabarit du ventilateur avant
q
Paroi avant du bac de
la console
w
Gabarit du
ventilateur avant
1. Collez le gabarit du ventilateur avant à l’intérieur, sur
la paroi avant du bac de la console.
2. À l’aide d’un marqueur, tracez l’ouverture du point
central du gabarit sur la paroi du bac de la console.
q
w
10 Perçage de l’ouverture du ventilateur avant
q
Trou de 3,5po
(89mm)
w
Mèche de 3,5po (89mm)
pour scie cylindrique
3. Retirez le gabarit du ventilateur avant.
4. Utilisez la mèche de 3,5po (89mm) pour percer une
ouverture pour le ventilateur avant.
5. Utilisez un aspirateur pour éliminer les débris de la
console et de la zone du bac de la console.
6.7 Préparation de l’emplacement
du connecteur d’alimentation arrière
w
e
r
q q
11 Perçage de l’ouverture du connecteur d’alimentation arrière
q
Largeur équivalente
e
2po (50mm)
w
Emplacement du trou
pour le connecteur
d’alimentation arrière
de 12V
r
Support noir
1. Identifiez l’emplacement du trou pour le connecteur
d’alimentation arrière de 12V.
I
L’emplacement du trou se trouve à l’arrière du
côté passager de la console, à une distance de
2pouces (50mm) au-dessus du support noir et
centré à l’horizontale.
2. Au moyen d’un marqueur, tracez le centre de
l’emplacement du trou à percer.
3. Utilisez la mèche de 11/8po (29mm) pour scie
cylindrique pour percer une ouverture pour le
connecteur d’alimentation arrière de 12V.
