74
13 MM/0,5 IN.
FÄRSKVATTENSLANG

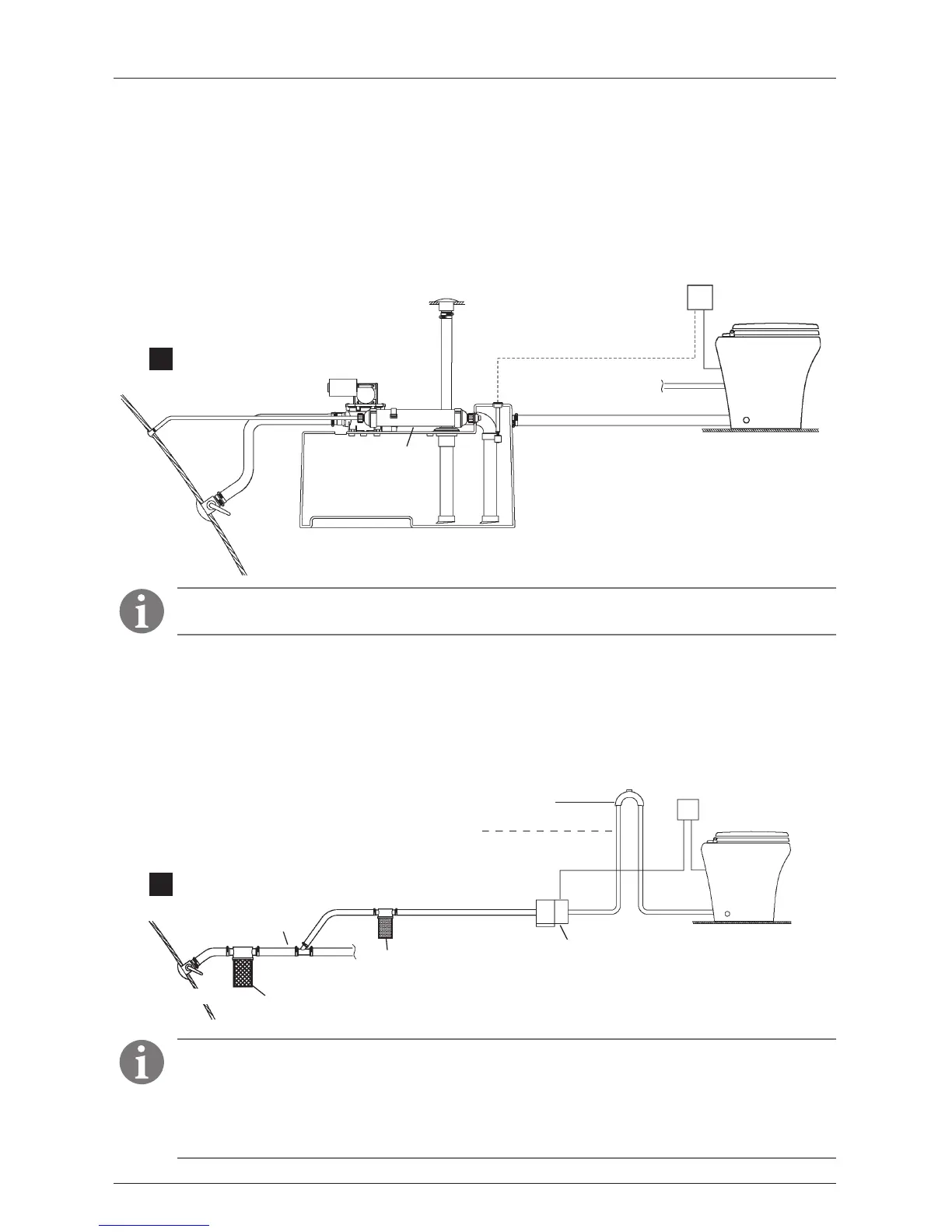

5 Installation
5.1 Färskvattensystem
5.2 Råvattensystem
Observera
Använd endast kallt vatten. Installera en avstängningsventil på vattenledningen (för underhållsändamål).
Observera
Använd endast kallt vatten. Installera en avstängningsventil på vattenledningen (för underhållsändamål).
Använd primära och sekundära råvattenlter.
Råvattenpumpen SKA INTE vara behovsstyrd. Pumpen styrs av spolningsknappen.
Installera en ventilerad böj enligt bilden. Den måste ha en inbyggd backventil som släpper in luft i lednin-
gen så att vattnet inte sugs upp.
Dometic macerator-toaletter kan användas
tillsammans med ett trycksatt vattensystem
med ett öde på minst 7,6 lpm till toaletten. En
behovsstyrd, trycksatt färskvattenanläggning
ska innefatta en vattenpump som automatiskt
pumpar ut vatten från en vattentank när en
För spolning av Dometic macerator-toaletterna kan även havsvatten användas, då behövs dock en
separat pump för detta ändamål. Pumpen styrs av spolningsknappen. Om råvattenpumpen förbru-
kar mer än 18 ampere måste ett 12 eller 24 V DC relä installeras.
ventil i rörsystemet öppnas. Dometic toaletterna
i 8100-serien är utrustade med en elektrisk vat-
tenventil och en in-line backventil som förhin-
drar att dricksvattnet ombord förorenas.
5
6
VENTILATIONSANSLUTNING
BOTTENVENTIL
VENTILATIONSFILTER
AVLOPPSPUMP
AVLOPP PÅ DÄCK
“FULL TANK”
MÄTRÖR (tillval)
MACERATOR-TOALETT
MACERATOR-TOALETT
KONTROLLPANEL
KONTROLLPANEL
13 mm/0,5 in.
VATTENSLANG
16 mm/0,625 in. SLANG
25 mm/1 in. SLANG
TILL SUGSIDAN PÅ
RÅVATTENPUMPEN
FINT VATTENFILTER
(100 MESH)
LITEN INTAGSSIL (GROV)
RÅVATTEN-
PUMP
VATTENLINJE
AVLOPPSTANK
(snittvy)
VENTILERAD BÖJ/BACKVENTIL
Måste alltid vara 8 in./203 mm över vattenlinjen,
även vid krängning, trimning och lastning
BOTTENVENTIL
Installation Dometic 8100 serie MasterFlush toalett
