5 Montering

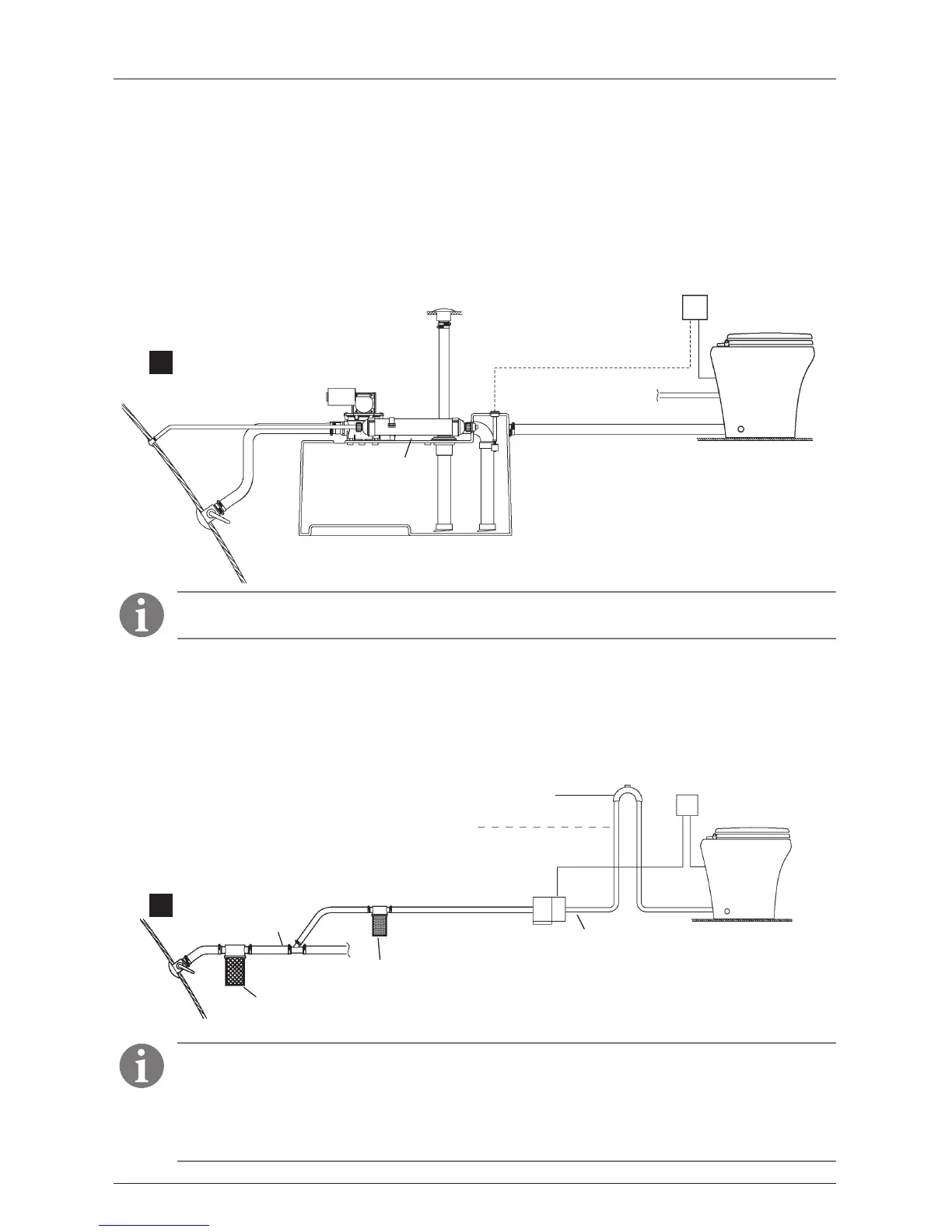

5.1 Systemlayout for ferskvann
5.2 Systemlayout for ubehandlet vann
Merk
Bruk kun kaldt vann. Monter stengeventil på vannledningen for vedlikeholdsformål.
Merk
Bruk kun kaldt vann. Monter stengeventil på vannledningen for vedlikeholdsformål.
Bruk primære og sekundære lter for ubehandlet vann.
Pumpe for ubehandlet vann MÅ IKKE være av spyletypen.
Pumpen styres av en skyllebryter. Monter luftet sløyfe, som vist. Den må være utstyrt med en intern
kontrollventil som slipper luft inn i ledningen for å hindre sifongfunksjon.
Dometic macerator-toaletter kan brukes med
et trykksatt ferskvannsystem ombord, med en
minimum strømningshastighet på 7,6 lpm ved
toalettet. Ferskvann-spylesystemer ombord
inkluderer en vannpumpe som automatisk tar
vann fra en vannlagertank når en ventil åpnes et
Dometic macerator-toaletter kan skylle med sjøvann, men krever en separat pumpe til dette.
Pumpen styres av en skyllebryter. Hvis pumpen for ubehandlet vann trekker mer enn 18 amp strøm,
må det monteres et 12 eller 24 V DC elektrisk relé.
sted i rørsystemet. Dometic-toaletter i 8100-se-
rien har en elektrisk betjent vannventil og
integrert kontrollventil for å hindre forurensning
av drikkevann ombord.
5
6
VENTILASJONSKOBLING
STOPPEKRAN
VENTILASJONS-
FILTER
TØMMEPUMPE
DEKKTØMMING
NIVÅFØLER “FULL”
(ekstrautstyr)
MACERATOR-TOALETT
MACERATOR-TOALETT
SKYLLEBRYTERPANEL
13 mm/0,5 in.
FERSKVANNSLANGE
13 mm/0,5 in.
VANNSLANGE
16 mm/0,625 in. SLANGE
25 mm/1 in. SLANGE
TIL SUGESIDE AV
PUMPE FOR
UBEHANDLET VANN
FINT VANNFILTER
(MASKEVIDDE 100)
LITE MOTORINNTAKSFILTER (GROVT)
PUMPE FOR
UBEHANDLET VANN
VANNLEDNING
LAGERTANK
(snitt)
LUFTET SLØYFE/KONTROLLVENTIL
Må være 203 mm over vannlinjen under alle
forhold av krenging, trimming eller lasting
STOPPEKRAN
SKYLLEBRYTERPANEL
Montering Dometic 8100-serien MasterFlush-toalett
