Una instalación divergente mermará el
rendimiento de refrigeración, además de
eximir la garantía/responsabilidad de pro-
ducto.
PRECAUCION!
14

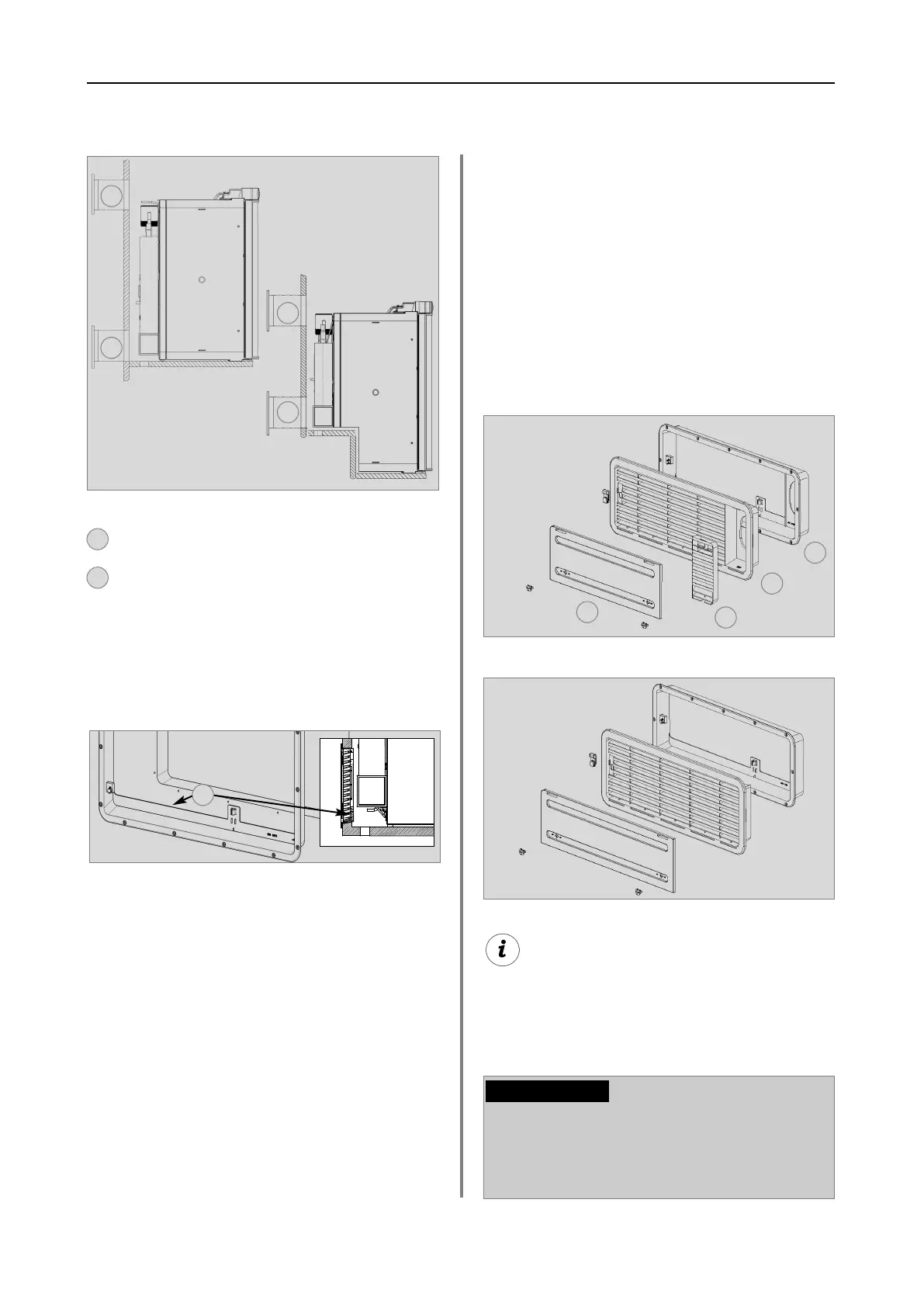

La colocación correcta de la rejilla de ventila-
ción inferior facilita el acceso a las conexiones
del aparato y a las piezas funcionales a la hora
de realizar trabajos de mantenimiento.
Fig. 16
1
2
1
2
rejilla de ventilación LS 100 o LS 200
rejilla de ventilación LS 200
2
1
Fig. 18
Fig. 19
El sistema de ventilación superior LS 100 está
compuesto por un bastidor de montaje (RS
1640) (1), una rejilla de ventilación incl. conduc-
to de extracción (AS 1620) (2, 3) y una cubierta
de invierno (WA120) (4). El sistema de ventilaci-
ón inferior LS 200 también está compuesto por
un bastidor de montaje (RS 1650), rejilla de ven-
tilación (AS 1630, no obstante sin conducto de
extracción) y una cubierta de invierno (WA130).
4.3 Instalación del sistema de
ventilación
LS 100
LS 200
1
2
3
4
Montaje
Si esto no es posible, el fabricante del vehí-
culo deberá hacer un orificio de ventilación
en el fondo del hueco para que en caso de
que se escape el gas no quemado no se
acumule en el fondo.
Las rejillas de ventilación deben tener una
sección transversal libre de al menos
250cm². Ésta se consigue con el sistema de
ventilación con absorbedor LS 100 / LS 200
de Dometic, certificado y autorizado para este
propósito.
Fig. 17
1
El quemador de gas debe encontrarse
encima del canto (1, Fig. 17) .
289 0318-04_ES_RMx8xxx-Installation_N1-1.qxp 20.07.2012 10:42 Seite 14
