25
Montaje

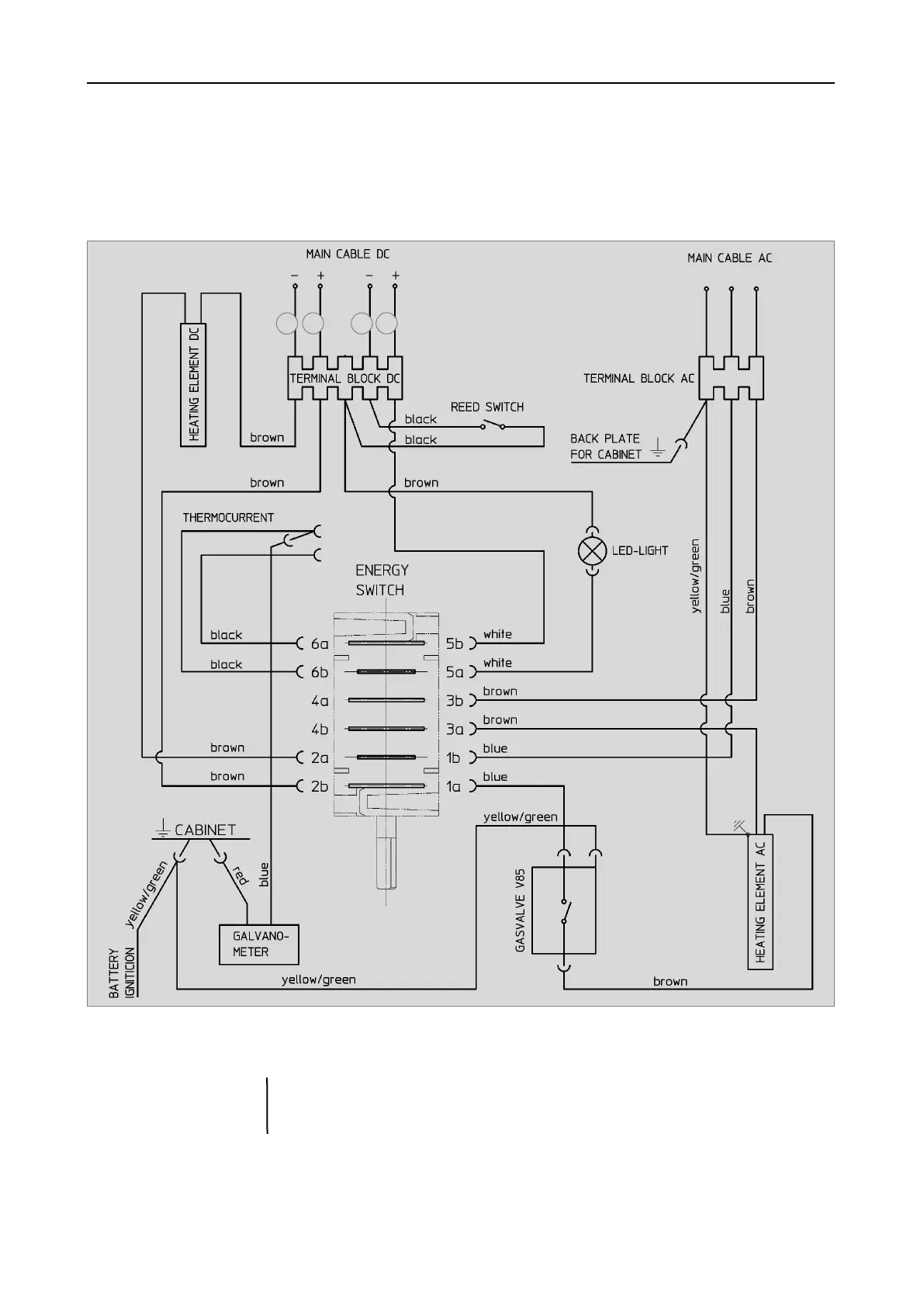

Fig. 44
Esquema de conexiones RM(S) 8xx0 :
4.9.5 Esquemas de conexiones
A = ground heating element 12VDC
B = plus heating element 12VDC
C = ground interior light 12VDC
D = plus interior light 12VDC
A = Negativo elemento calentador 12 V CC
B = Positivo elemento calentador 12 V CC
C = Negativo iluminación 12 V CC
D = Positivo iluminación 12 V CC
Conexiones
A
B
C
D
