17
Una vez que el frigorífico se haya colocado en
su posición definitiva, los tornillos deberán
atornillarse por el frigorífico hasta la pared del
hueco.
Fig. 27
Fig. 28

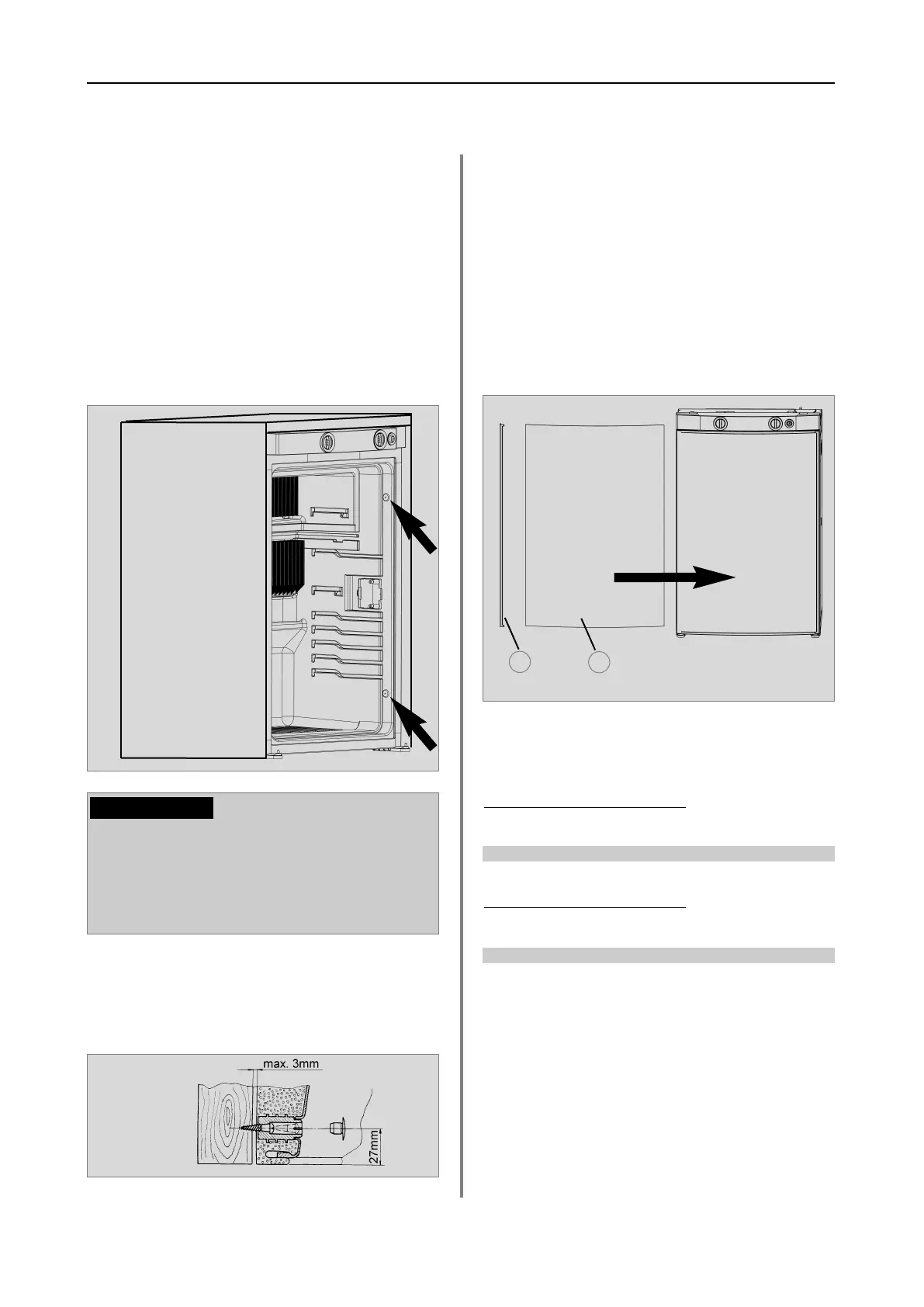

En los laterales del frigorífico, existen cuatro
manguitos para fijar el frigorífico. Los laterales
o los listones colocados para fijar el frigorífico
deberán colocarse de modo que los tornillos
estén bien apretados incluso en los casos de
mayor esfuerzo (durante la marcha). Los tornil-
los de fijación y las tapaderas abatibles se
adjuntan con el frigorífico.
4.6 Fijación del frigorífico
Girar los tornillos siempre mediante los
casquillos previstos para ello, ya que en
caso contrario las piezas cubiertas de plá-
stico, como por ejemplo los conductos,
podrían resultar dañadas.
PRECAUCION!
4.7 Colocación de la placa de
decoración
Retire el listón (1) lateral de la puerta (el
listón está encajado, no atornillado).
Desplace la placa de decoración (2) sacán
do la de la puerta, coloque la nueva placa
de decoración y vuelva a colocar el listón
(1) .
Fig. 29
Modello RM 8xxx, RMS 84xx
Dimensiones de la placa de decoración :
743 +/- 0.5 mm 472 +/- 0.5 mm max. 2.2 mm
Ancho de car
casa 486 mm
Altura Ancho Grosor
743 +/- 0.5 mm 510.5 +/- 0.5 mm max. 2.2 mm
Ancho de car
casa
523 mm
Altura Ancho Grosor
2
1
Montaje
289 0318-04_ES_RMx8xxx-Installation_N1-1.qxp 20.07.2012 10:42 Seite 17
