5. Maintenance
5.2 Remplacement du module batterie
Rappel sur les consignes de sécurité
La batterie présente un risque d'électrocution et un courant de court-circuit élevé. Les précautions suivantes
doivent être prises pour toute intervention sur les éléments batterie :
• ôter des mains montres, bagues, alliances, bracelets ou tout autre objet métallique,
• utiliser des outils dont le manche est isolé.
Remplacement des batteries sur les modèles tours
Cette opération doit être réalisée une fois l'ASI mise hors tension et débranchée du secteur.

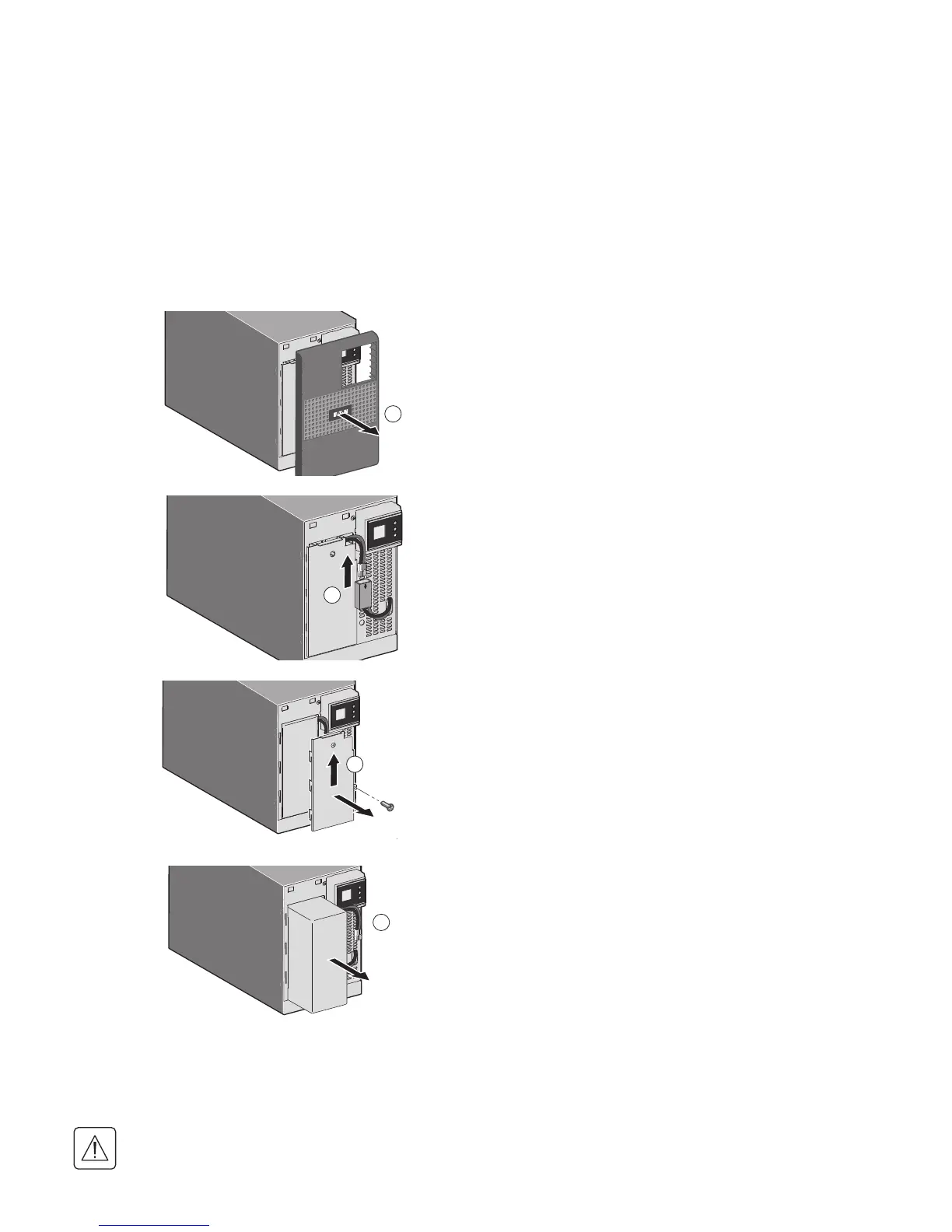

A
A - Retirer la face avant.
B
B - Débrancher le bloc batterie en séparant
les 2 connecteurs (ne jamais tirer sur
les câbles).
C
C - Enlever le capot plastique de protection
batterie fixé par 1 vis.
D
D - Extraire le module batterie en tirant
sur la languette plastique et procéder
à son remplacement.
Installation du nouveau module batterie
Réaliser les opérations décrites ci-dessus en sens inverse.
• Pour préserver la sécurité et le même niveau de performance, utiliser des éléments batterie fournis
par EATON.
• Veiller à bien enfoncer les parties mâle et femelle du connecteur lors du raccordement.
