Página 8

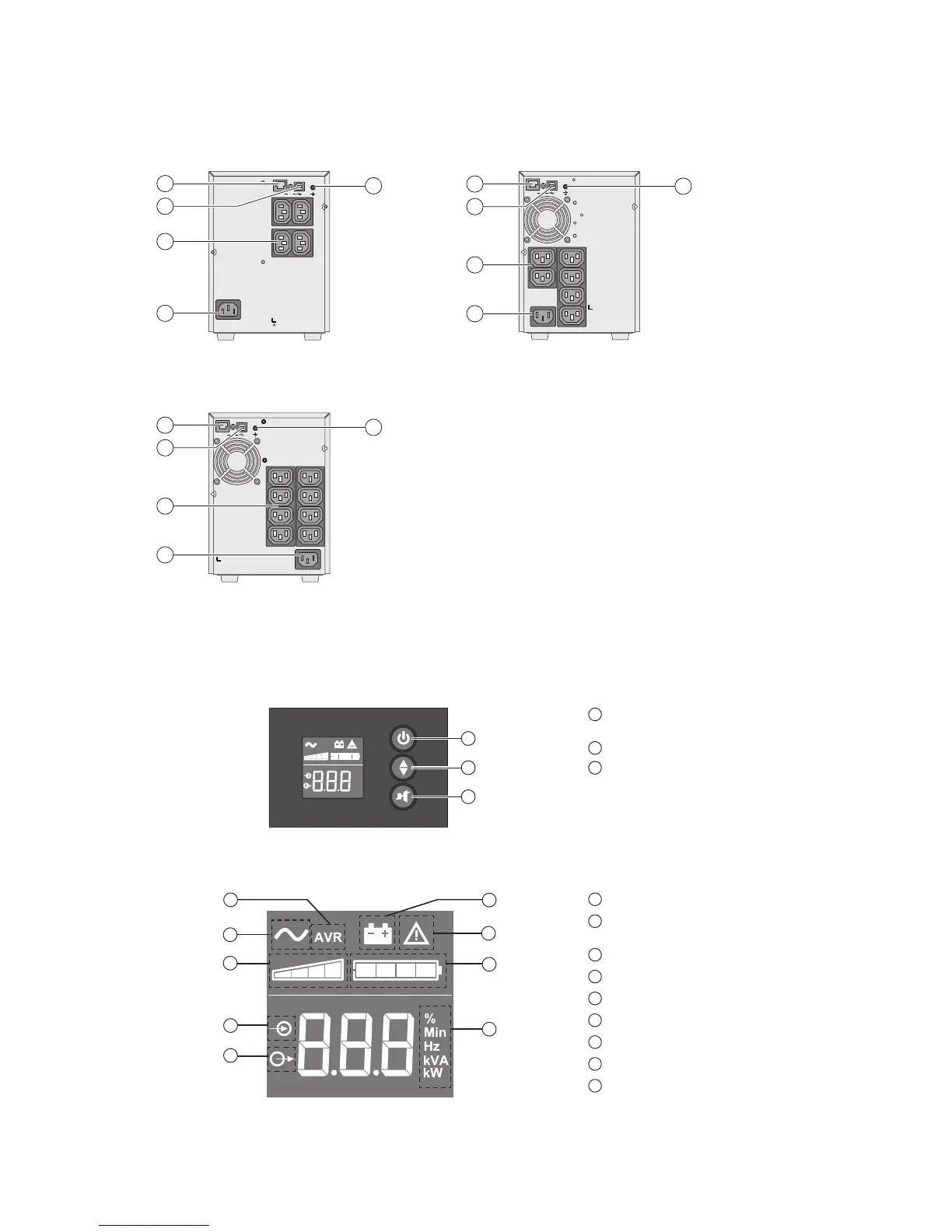

2. Presentación
2.2 Caras traseras
5SC 500G 5SC 750G
INPUT
OUTPUT
Refer to the Bottom of
the unit for caution markings!
RS232 OR
5
4
3
2
1
INPUT
OUTPUT
Refer to the Bottom of
the unit for caution markings!
RS232 OR
5
4
3
2
1
5SC 1500G
INPUT
OUTPUT
Refer to the Bottom of
the unit for caution markings!
RS232 OR
5
4
3
2
1
(1) Puerto de comunicación USB
(2) Puerto de comunicación RS232
(3) Tomas para la conexión de equipos críticos
(4) Toma para la conexión a la red eléctrica
de alimentación
(5) Tornillo de puesta a tierra
2.3 Panel de control
El SAI tiene un visualizador LCD con tres botones. Facilita información sobre el propio SAI, su estado de
cargo,eventos,medidasyconguración.
AVR
%
Min
Hz
kVA
kW
6
7
8
6
Botón de ENCENDIDO/
APAGADO.
7
Desplazamiento hacia abajo
8
Silencio de alarma
2.4 Descripción de la pantalla LCD
16
15
14
17
11
10
9
12
13
9
SAI conectado
10
Modo AVR (regulación
automática de voltaje)
11
Modo de batería
12
Fallo interno
13
Nivel de carga de salida
14
Nivel de la batería
15
Mediciones de entrada
16
Mediciones de salida
17
Unidad de medición
619-00470-02-us (es)
