Página 8

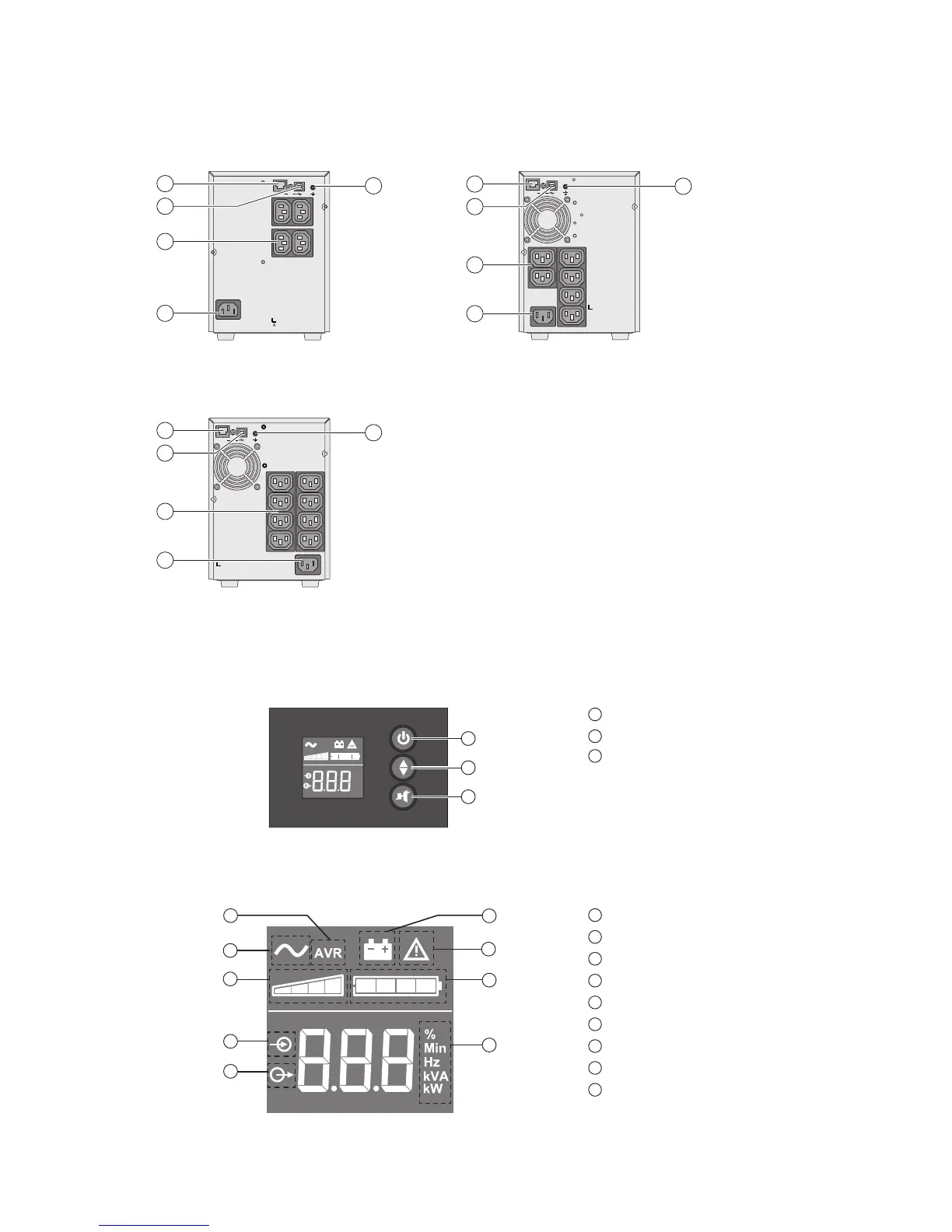

2.2 Painéis traseiros
5SC 500G 5SC 750G
INPUT
OUTPUT
Refer to the Bottom of
the unit for caution markings!
RS232 OR
5
4
3
2
1
INPUT
OUTPUT
Refer to the Bottom of
the unit for caution markings!
RS232 OR
5
4
3
2
1
5SC 1500G
INPUT
OUTPUT
Refer to the Bottom of
the unit for caution markings!
RS232 OR
5
4
3
2
1
(1) Porta de comunicação USB
(2) Porta de comunicação RS232
(3) Saídas para ligação de equipamento crítico
(4) Ficha para ligação à fonte de alimentação de CA
(5) Parafuso de terra
2. Apresentação
2.3 Painel de controle
A UPS possui um LCD com três botões. Este fornece informações úteis acerca do próprio UPS, estado de
carga,eventos,mediçõesedenições.
AVR
%
Min
Hz
kVA
kW
6
7
8
6
Botão ON/OFF
7
Deslocar para baixo
8
Silenciar alarme
2.4 Descrição do LCD
16
15
14
17
11
10
9
12
13
9
UPS Ligada
10
Modo AVR
11
Modo de bateria
12
Falha interna
13
Nível da carga de saída
14
Nível da bateria
15
Medições de entrada
16
Medições de saída
17
Unidade de medição
619-00470-02-us (pt)
