TM293 MEDC DB3BM UL Technical Manual
SOUNDER/HORN – DB3BM UL TM293.A August 2022 www.eaton.com

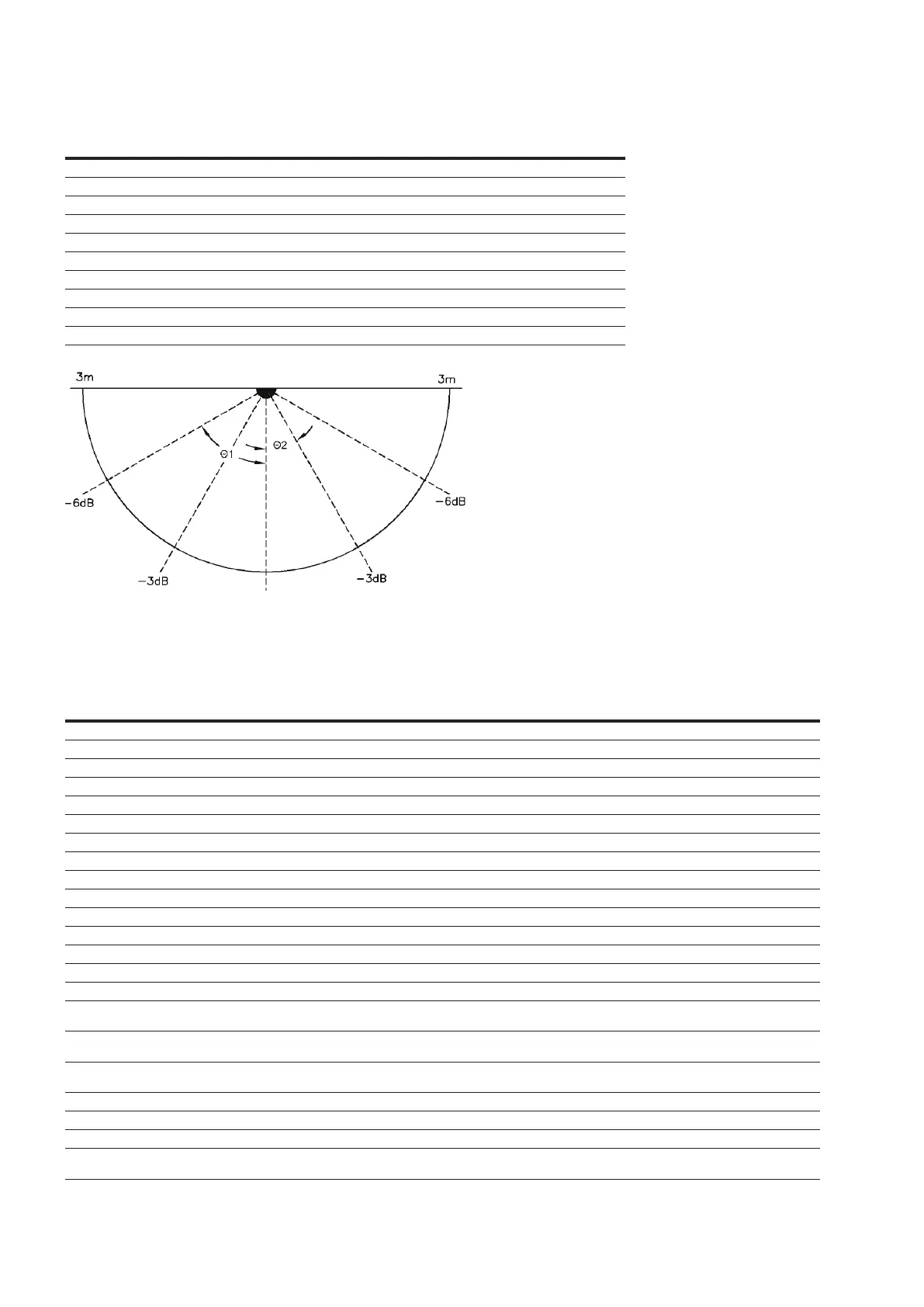

Angle OSPL (dBA) Angle OSPL (dBA)
Cône long, axe horizontal
Sur l’axe 90° 96.31 On Axis 90° 96.31
100° 93.09 (-3dBA) 75° 93.26 (-3dBA)
105° 89.42 (-6dBA) 65° 89.79 (-6dBA)
180° 71.56 0° 79.58
Cône long, axe vertical
Sur l’axe 90° 96.33 On Axis 90° 96.33
100° 93.89 (-3dBA) 75° 92.47 (-3dBA)
105° 93.89 (-3dBA) 65° 89.34 (-6dBA)
180° 70.62 0° 75.23
Phases :
Pour toutes les versions, un commutateur DIP à 5 voies
sélectionne chaque fois la phase nécessaire. Les réglages
correspondant aux phases standard sont indiqués dans le
tableau ci-dessous :
N°
DU SON
FRÉQUENCE / DESCRIPTION DU SON RÉGLAGE DES
INTERRUPTEURS 12345
DESCRIPTION DES SONS Niveau de puissance
nominale (dB[A] à 1 m)
1 Phases alternantes 800/970 Hz à 1/4 s 11111 112
2 Balayage 800/970 Hz à 7 Hz 11110 Balayage rapide (BF) 111
3 Balayage 800/970 Hz à 1 Hz 11101 Balayage moyen (BF) 113
4 Continue à 2 850 Hz 11100 111
5 Balayage 2 400-2 850 Hz à 7 Hz 11011 Balayage rapide 112
6 Balayage 2 400-2 850 Hz à 1 Hz 11010 113
7 Son fort et lent 11001 Son fort et lent 113
8 Balayage 1 200-500 Hz à 1 Hz 11000 Phase DIN 117
9 Phases alternantes 2 400/2 850 Hz à 2 Hz 10111 111
10 Phase intermittente de 970 Hz à 1 Hz 10110 Alarme de secours (BF) 112
11 Phases alternantes 800/970 Hz à 7/8 Hz 10101 112
12 Phase intermittente à 2 850 Hz à 1 Hz 10100 Alarme de secours (HF) 112
13 970 Hz pendant 1/4 s et aucun son pendant 1 s 10011 112
14 Continue à 970 Hz 10 010 112
15 554 Hz pendant 0,1 s / 440 Hz pendant 0,4 s 10 001 Alarme-incendie pour la France 113
16 Intermittent 660 Hz pendant 150 ms, aucun son
pendant 150 ms
10 000 Alarme-incendie pour la Suède 108
17 Intermittent 660 Hz pendant 1,8 s, aucun son
pendant 1,8 s
01111 Alarme-incendie pour la Suède 108
18 Intermittent 660 Hz pendant 6,5 s, aucun son
pendant 13 s
01110 Alarme-incendie pour la Suède 109
19 Continue 660 Hz 01101 Alarme-incendie pour la Suède 108
20 Alternant 554/440 Hz à 1 Hz 01100 Alarme-incendie pour la Suède 113
21 Intermittent 660 Hz à 7/8 Hz 01011 Alarme-incendie pour la Suède 108
22 Intermittent 2 850 Hz pendant 150 ms, aucun
son pendant 100 ms
01010 Passage pour piétons décalé 111
Dispositif De
Signalisation Sonore
