Montaggio
Montaggio dei condotti del soffiatore

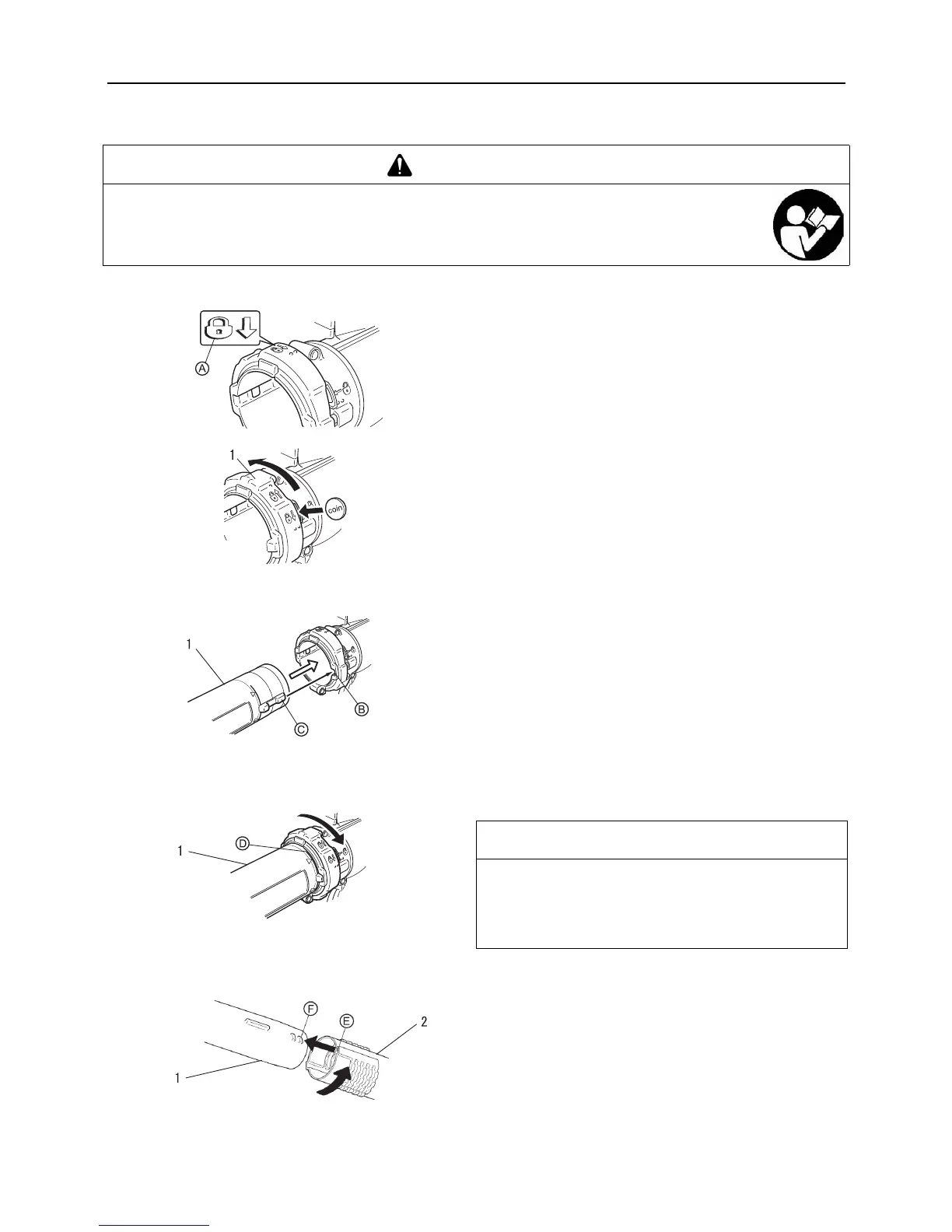

1. Posizionare l'unità in verticale, facendola poggiare sulla
base del ventilatore.
2. Sganciare la ghiera di bloccaggio utilizzando una moneta o
un cacciavite, quindi ruotarla in modo che il simbolo di bloc-
caggio (A) si trovi sulla parte alta della ghiera.
3. Allineare le nervature della ghiera di bloccaggio (C) sul con-
dotto dritto del ventilatore alle scanalature (B) della ghiera di
bloccaggio, quindi far scorrere il condotto dritto del ventilato-
re nella ghiera di bloccaggio.
4. Dopo aver inserito il condotto dritto del ventilatore nell'allog-
giamento della ventola in modo che la linea (D) combaci con
la ghiera di bloccaggio, ruotare la ghiera in senso orario di 1/
8 di giro per bloccare il condotto dritto del ventilatore in posi-
zione.
5. Allineare le linguette (F) alle scanalature (E) e far scorrere la
lancia sul condotto dritto del ventilatore finché non si avverte
una leggera resistenza.
6. Montare la lancia sul condotto dritto del ventilatore finché
non si avverte una leggera resistenza. Non forzare. Blocca-
re il condotto dritto del ventilatore, quindi ruotare la lancia in
senso orario, innestando i canali di bloccaggio fermamente.
Non forzare.
AVVERTENZA
 Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto.
 Non eseguire mai operazioni di manutenzione o procedure di montaggio con il motore in funzione.
 L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
1. Ghiera di bloccaggio
1. Condotto del ventilatore
(condotto dritto)
1. Condotto del ventilatore
(condotto dritto)
NOTA
Durante l'uso del soffiatore i collegamenti dei condotti possono
allentarsi. Il pratico ed esclusivo sistema di bloccaggio con-
sente di montare saldamente i condotti. In caso dovessero al-
lentarsi, rimuovere la lancia ed eseguire il montaggio
seguendo le istruzioni 5 e 6.
1. Condotto del ventilatore
(condotto dritto)
2. Condotto del ventilatore
(lancia)
