Hochviskose Produkte (max. Förderleistung: 15 l/h)
Die Pumpe muss durch „umstecken des Jumpers „Förderleistung“
Ä Kapitel 4.1.2 „Pumpenmodul“ auf Seite 22, Pos. J2) umgestellt werden, wenn:
Höher viskose Produkte (maximal 1100 mPas) dosiert werden sollen.
Der längere Saughub bedingt dabei eine Reduzierung der maximalen Dosierleistung.

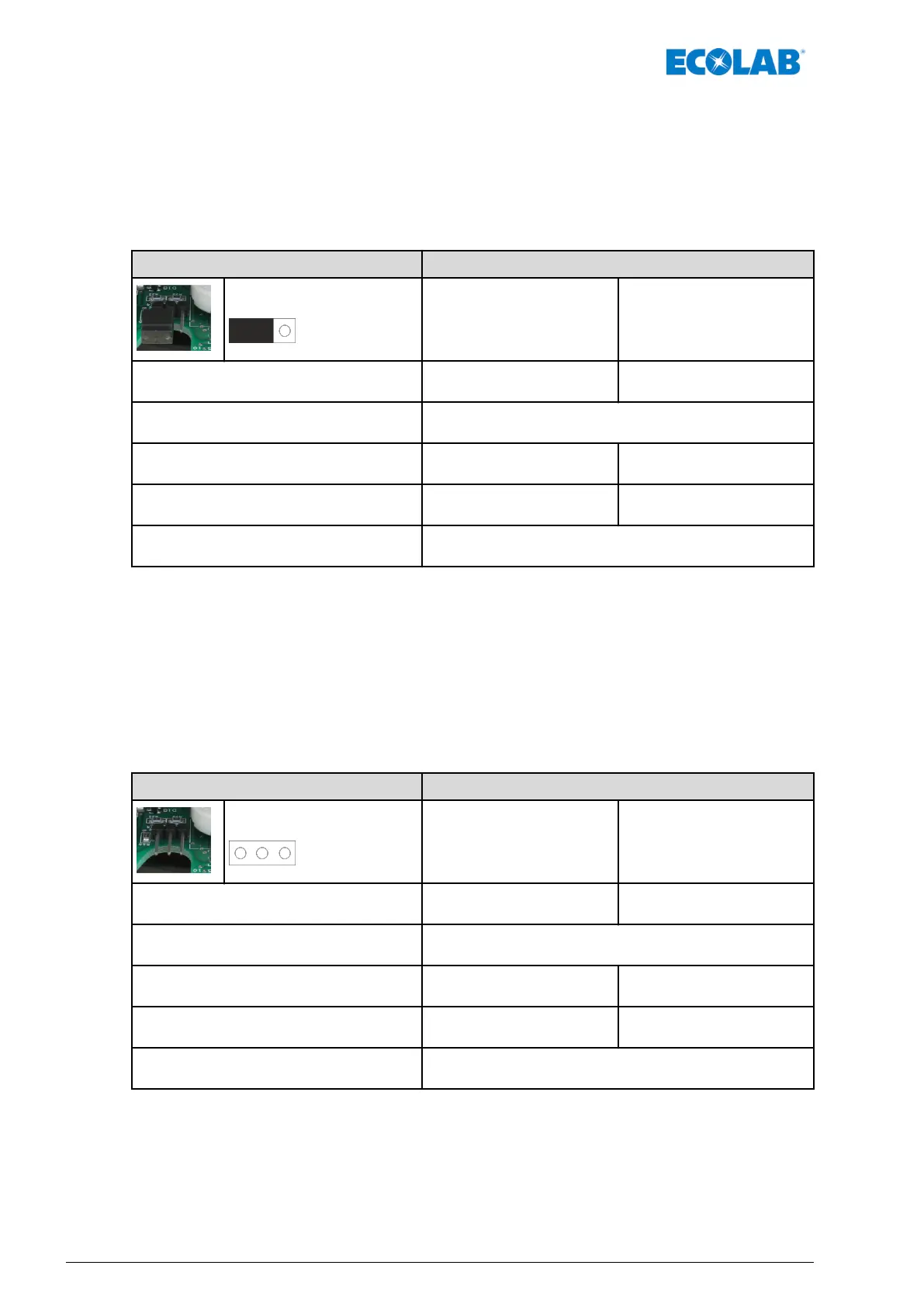

Jumpereinstellung Fördermenge - Potentiometer Einstellung
Jumper links
Minimum Maximum
Dosierleistung:
stufenlos einstellbar von … bis … [l/h]
1 15
Saughub:
Konstant [sec]
0,225
Druckhub:
stufenlos einstellbar von … bis … [sec]
6,4 0,18
Hubzahl:
stufenlos einstellbar von … bis … [Hübe/min]
9 135
Max. Dosiergegendruck:
[MPas (bar)]
0,2 (2)
Reduzierte Dosierleistung (max. Förderleistung: 2,6 l/h)
Wenn Dosiermengen unter 2,6 l/h gefördert werden sollen, kann die maximale
Pumpendosierleistung durch entfernen des Jumpers „Förderleistung“ (
Ä Kapitel
4.1.2 „Pumpenmodul“ auf Seite 22, Pos. J2) reduziert werden.
Am Potentiometer ( Ä Kapitel 6.1.1 „Einstellen der Dosierleistung“ auf Seite 33) lässt
sich dann die Dosierleistung zwischen 0,1 (min.) und 2,6 l/h (max.) präziser einstellen.
Die längere Saughublänge ermöglicht in dieser Einstellung die Dosierung sowohl niedrig,
als auch hoch viskoser Produkte.
Jumpereinstellung Fördermenge - Potentiometer Einstellung
Ohne Jumper
Minimum Maximum
Dosierleistung:
stufenlos einstellbar von … bis … [l/h]
0,1 2,6
Saughub:
Konstant [sec]
0,225
Druckhub:
stufenlos einstellbar von … bis … [sec]
66,4 2
Hubzahl:
stufenlos einstellbar von … bis … [Hübe/min]
0,9 27
Max. Dosiergegendruck:
[MPas (bar)]
0,2 (2)
Inbetriebnahme
32Rev. 5-06.2018
