démarrage
Copyright 2018 Firstech, LLC. “Pourquoi si sérieux…
”
Page
18
Description de raccordement
Prise 1 (CN1), 8-Pin (NOTE: Veuillez voir FT-LC1 pour une version à faible courant du CN1)
Connecteur 1 Rouge – Entrée de puissance constante 12V positif (+). (Cette sortie fournit du courant au
processeur CM, à l’allumage 1 et aux ports d’accessoires) Ce fil doit être connecté. Le fil correct
montrera 12V (+) en tout temps, même quand la clé est dans la position OFF, ON et pendant l’essai de
démarrage.
Connecteur 2 Vert/blanc - Sortie programmable: Ce fil positive (+) des feux de stationnement déclenche quand
vous verrouillez, déverrouillez, démarrez à distance ou pendant les diagnostics de dépannage. Note: cette sortie est
programmable et peut fournir un 2e démarreur ou une sortie (+) d’ouverture du coffre. Ceci est possible en
utilisant des jonctions situées sous la porte d’accès sur le module de contrôle.
Connecteur 3 Rouge/blanc – Entrée de puissance positive (+) 12V. Ce fil doit être connecté. (Cette sortie
fournit du courant pour l’accessoire, le démarreur et la sortie des feux de stationnement). Le fil correct
montrera 12V (+) en tout temps – pendant que la clé est dans la position OFF, ON et pendant l’essai de
démarrage.
Connecteur 4 Blanc – Sortie à courant élevé: sortie d’accessoire de 12V positive (+) (par défaut). Ce fil doit
être connecté à l’accessoire du véhicule/fil du moteur du ventilateur du système CVCA. Le fil correct
montrera 0V avec la clé dans la position OFF, (+) 12V avec la clé dans la position ON, 0V pendant l’essai
de démarrage et encore (+) 12V quand la clé est retournée à la position ON.
Connecteur 5 Bleu – Sortie programmable: sortie positive de 12V (+) qui s’active pendant le démarrage à
distance. Cette sortie est programmable pour fournir un 2
e
allumage (+) (réglage de jonction par
défaut), un 2
e
démarreur (+) ou une sortie (+) d’accessoire en utilisant les jonctions situées sur la porte
d’accès sur le module de contrôle.

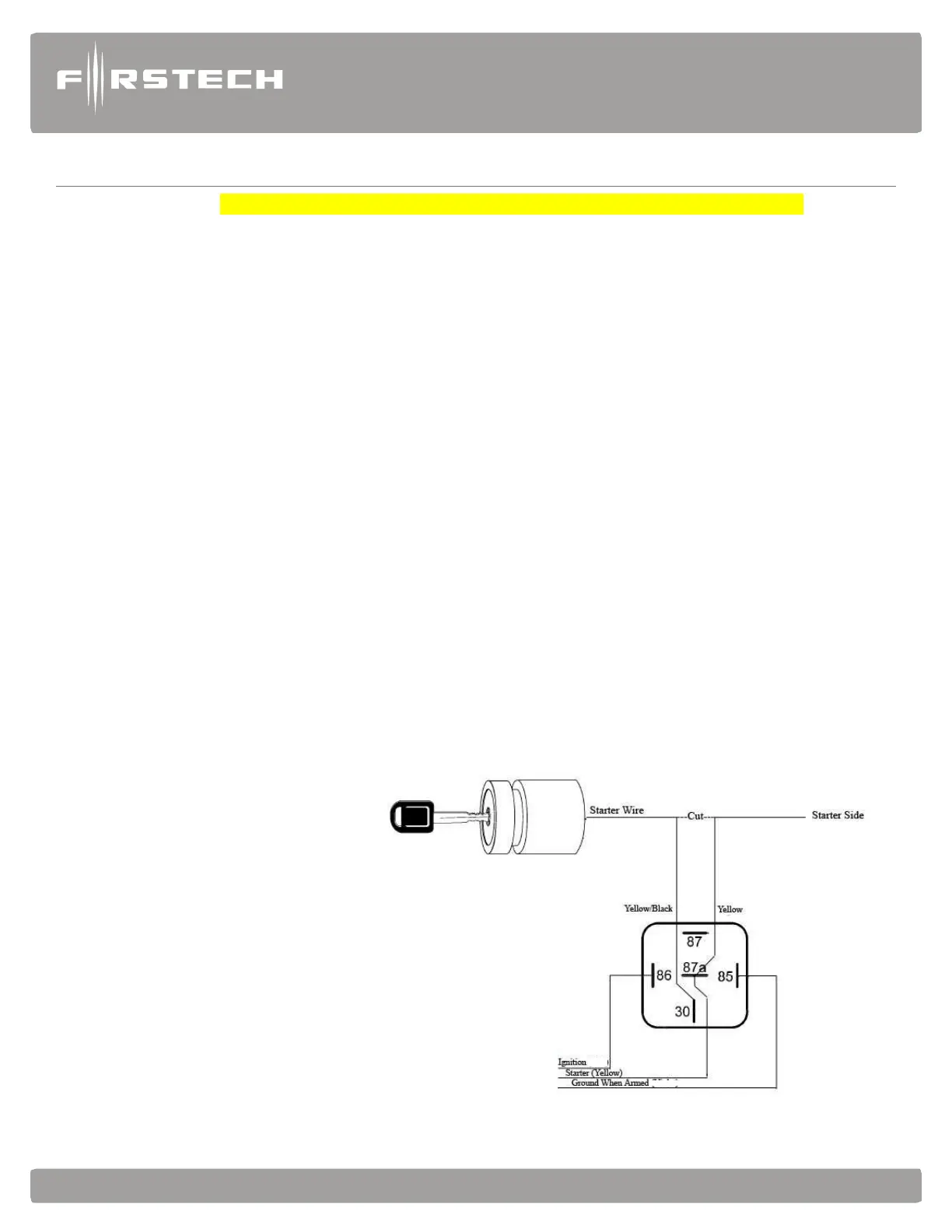

Connecteur 6 Jaune – Sortie 12V(+)
positive du démarreur. Ce fil doit être
connecté pour le démarrage à
distance. Le fil correct montrera 0V
avec la clé dans la position OFF, 0V
pendant que la clé est dans la position
ON et 12V (+) pendant l’essai de
démarrage. Note: Vous pouvez
utiliser le FT-ELOCK pour les
fonctions d’anti-démarreur et
d’anti-engrenage. Il peut être utilisé
pour configurer l’interrupteur de
démarreur de différentes façons.
Nous fournissons une sortie GWA
(ground when armed) (masse
quand armé) pour l’interrupteur
de démarreur standard.
