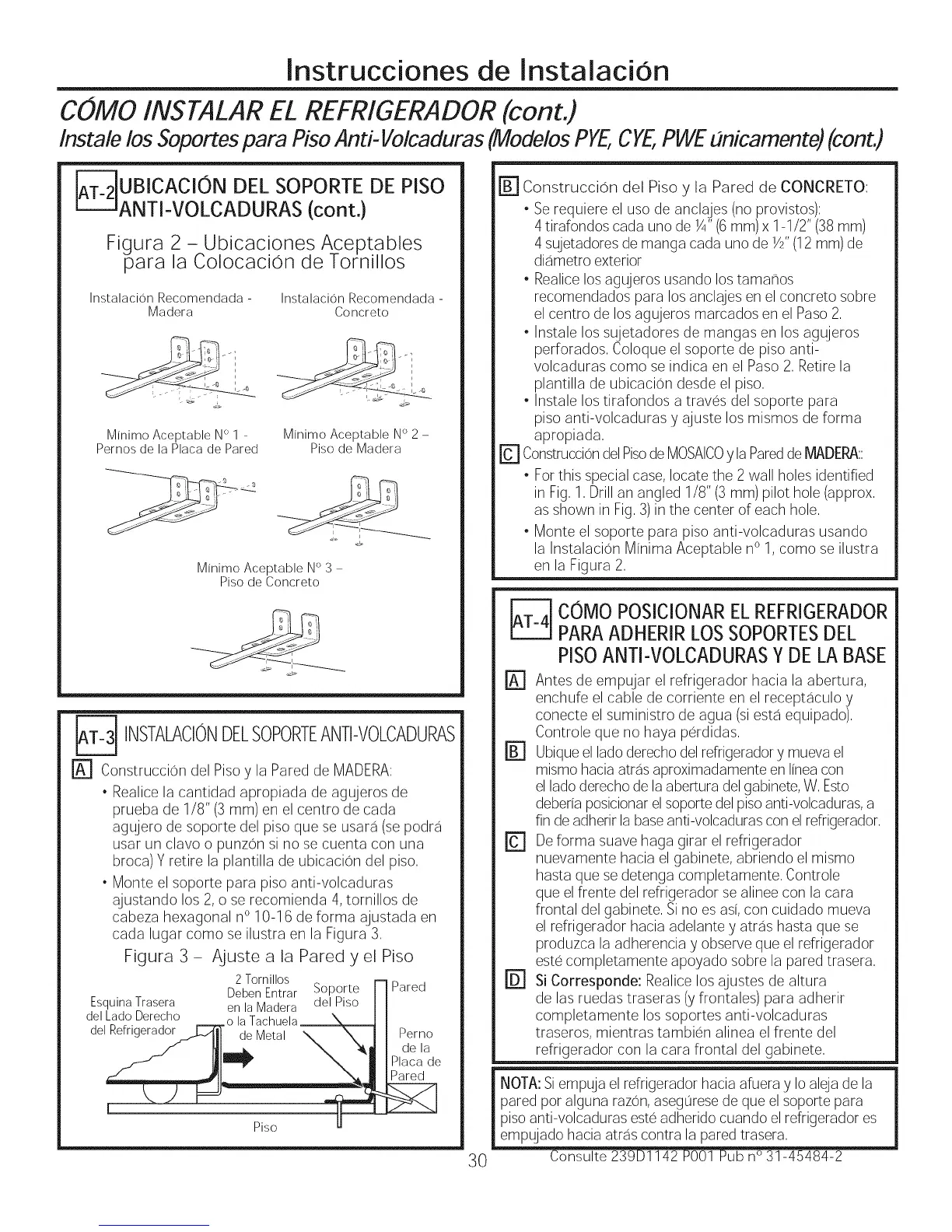

Instrucciones de InstalaciOn
COMO INSTALAR EL REFRIGERADOR (cont.)
Instale los Soportespara PisoAnti-Volcaduras Modelos PYE,CYE,PWEunicamente) (cont.)
UBICACION DEL SOPORTE DE PISO
ANTI-VOLCADURAS (cont.)
Figura 2 - Ubicaciones A_ceptables
para la ColocaciOn de/ornillos
Instalacion Recomendada - Instalacion Recomendada -
Madera Concreto
Minimo Aceptable N° 1 -
Pernos de la Placa de Pared
Minimo Aceptable N° 2 -
Piso de Madera
Minim() Aceptable N° 3 -
Piso de Concreto
] INSTALACIONDELSOPORTEANTI-VOLCADURAS
[]Construccion del Pisoy la Pared de MADERA:
• Realice la cantidad apropiada de agujeros de
prueba de 1/8" (3 mm) en el centro de cada
agujero de soporte del piso que se usara (se podra
usar un clavo o punzon si no se cuenta con una
broca) Yretire la plantilla de ubicacion del piso,
• Monte el soporte para piso anti-volcaduras
ajustando los 2,o se recomienda 4,tornillos de
cabeza hexagonal no10-16 de forma ajustada en
cada lugar como se ilustra en la Figura 3,
Figura 3 - Ajuste a la Pared y el Piso
2 Tornillos _ r-_ r ,
_._ c_._. boporte I I Yarea
. UuuuH LHL/d/ , I I
Esquma Trasera _, - del Piso I I
• " " en la ivlaaera " I I
del Lado Derecho .... \ _
" . " " 0 la/acnuela \ I l
del Refr,gerador _[" de Metal _. XH Perno
/ Iilm_ ' X |I nacad_
3O
FB] Construccion del Piso y la Pared de CONCRETO:
• Se requiere el uso de anclajes (no provistos):
4 tirafondos cada uno de X" (6mm) x 1-1/2" (38 mm)
4 sujetadores de manga cada uno de Y/' (12 mm) de
diametro exterior
• Realice losagujeros usando los tamahos
recomendados para los anclajes en el concreto sobre
el centro de los agujeros marcados en el Paso2,
• Instale los sujetadores de mangas en los agujeros
perforados, Coloque el soporte de piso anti-
volcaduras como se indica en el Paso 2, Retire la
plantilla de ubicacion desde el piso,
• Instale los tirafondos a traves del soporte para
piso anti-volcaduras y ajuste los mismos de forma
apropiada,
to] ConstrucciondelPisode MOSAICOy laParedde MADERA::
• Forthis special case, locate the 2 wall holes identified
in Fig,1, Drillan angled 1/8" (3 mm) pilot hole (approx,
as shown in Fig, 3)in the center of each hole,
• Monte el soporte para piso anti-volcaduras usando
la Instalacion Minima Aceptable no 1, como se ilustra
en la Figura 2,
E_ OMO POSICIONARELREFRIGERADOR
PARA ADHERIR LOS SOPORTES DEL
PISOANTI-VOLCADURASY DE LABASE
r_ Antes de empujar el refrigerador hacia la abertura,
enchufe el cable de corriente en el receptaculo y
conecte el suministro de agua (si esta equipado),
Controle que no haya perdidas,
r_ Ubiqueel lado derecho delrefrigeradory mueva el
mismo hacia arrasaproximadamente en Iineacon
el lado derechode laabertura del gabinete,W, Esto
deberia posicionar elsoporte del pisoanti-volcaduras, a
fin de adherir la baseanti-volcaduras con elrefrigerador,
r_ Deforma suave haga girar el refrigerador
nuevamente hacia el gabinete, abriendo el mismo
basra que se detenga completamente, Controle
que el frente del refrigerador sealinee con la cara
frontal del gabinete, Si no es asi, con cuidado mueva
el refrigerador hacia adelante y atras basra que se
produzca la adherencia y observe que el refrigerador
este completamente apoyado sobre la pared trasera,
r_ si Corresponde: Realice los ajustes de altura
de las ruedas traseras (y frontales) para adherir
completamente los soportes anti-volcaduras
traseros, mientras tambien alinea el frente del
refrigerador con la cara frontal del gabinete,
NOTA:Si empuja el refrigerador hacia afuera y Io aleja de la
pared por alguna razon, asegurese de que el soporte para
piso anti-volcaduras este adherido cuando el refrigerador es
empujado hacia arras contra la pared trasera,
Consulte 239D1142 POOl Pub n° 31-45484-2
