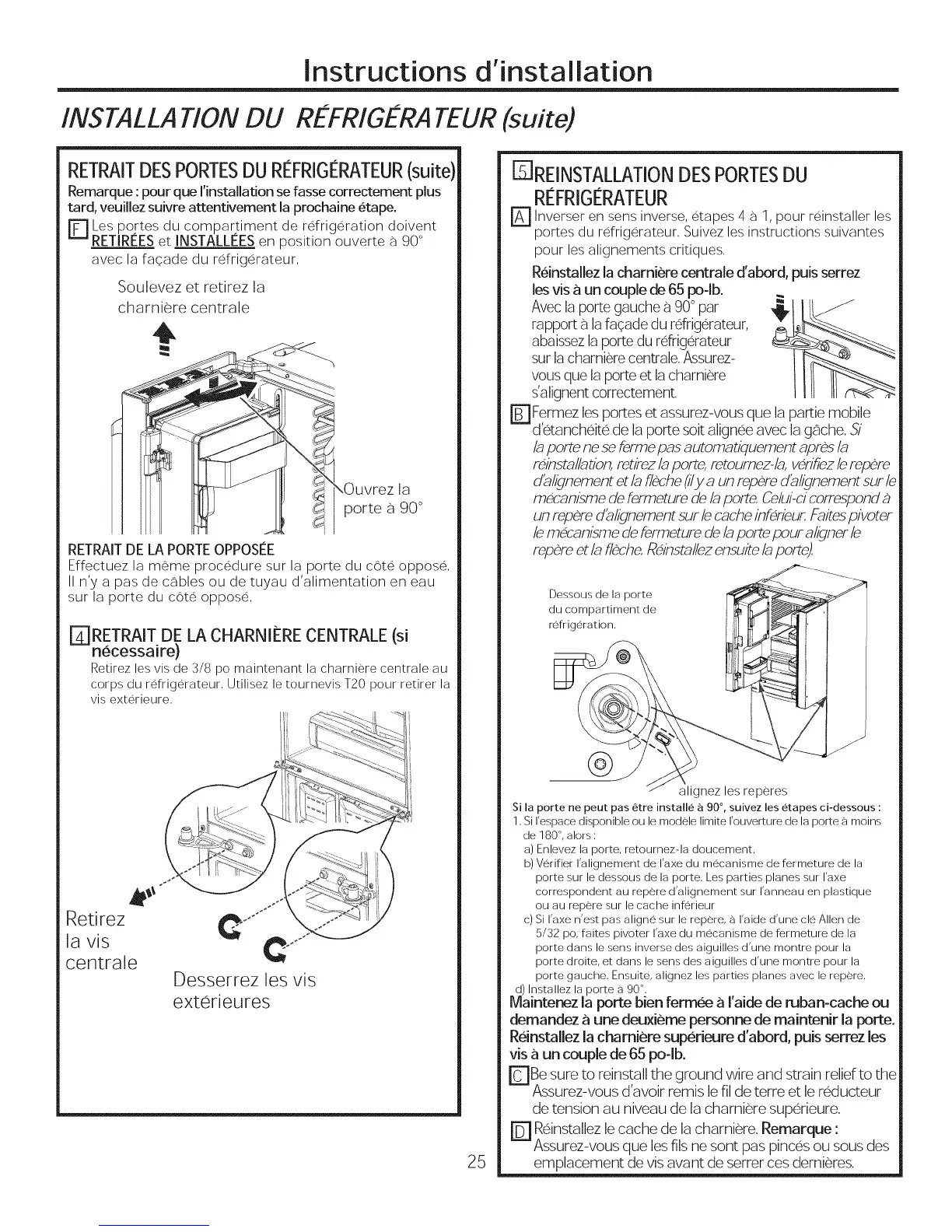

Instructions d'installation
INSTALLATION DU REFRIGERATEUR(suite)
RETRAITDESPORTESDU REFRIGERATEUR(suite)
Remarque:pour que l'installation se fasse correctement plus
tard, veuillezsuivre attentivement la prochaine etape,
[]Los portes du compartiment de refrigeration doivent
RETIREESet INSTALLEESen position ouverte _ 90°
avec la facade du refrig6rateur,
Soulevez et retirez la
charniere centrale
la
porte a 90°
RETRAIT DE LA PORTE OPPOSEE
Effectuez la mF.me proce.dure sur la porte du cote oppose,
II n'y a pas de c_bles ou de tuyau d'alimentation en eau
sur la porte du cote oppose,
E]RETRAIT DE LA CHARNIERE CENTRALE (si
necessa ire)
Retirez los vis de 3/8 po maintenant la charniere centrale au
corps du refrigerateur, Utilisez le tournevis T20 pour retirer la
vis exterieure,
Retirez
la vis
centrale
¢
Desserrez los vis
ext@rieures
25
DREINSTALLATIONDESPORTESDU
REFRIGERATEUR
r_ Inverser en sons inverse,etapes 4 _ 1,pour @installerlos
pokes du refrigerateur, Suivezlosinstructions suivantes
pour losalignements critiques,
Reinstallezla charniere centrale d'abord, pub serrez
lesvis a un couple de 65 po-lb.
Avec la portegauche a 90° par
rapport a lafaqade du @ffigerateur,
abaissezla porte du rdrigerateur
sur lacharnierecentrale,Assurez-
vous que la porte etla charniere
s'alignentcorrectement,
_Fermez los portes et assurez-vousque la partie mobile
d%tancheit6de la porte soit alignee avec la gSche, Si
la porte ne seferme pas automatiquement apresla
re/hstallat/bn,mtJrezla porte, mtoumez-la, verifiezlerepere
d'alignement etla fleche(ily a un repere d'a/ignement sur le
mecanisme de fermeture de b porte, Celui-dcorrespond
un repere d'alignement sur © cacheinferieur,Faitespivoter
© mecanisme de fermeture de b porte pour aligner ©
repere etla fleche Rdnstallez ensuitela poftej.
Do apo
du compartiment de
refrigeration.
®
alignez les reperes
Si la porte ne peut pas _tre installe a 90 °, suivez les etapes ci-dessous :
1. Si I'espace disponible ou le modele limite I'ouverture de la porte a moins
de 180 °, alors :
a) Enlevez la porte, retournez-la doucement.
b) Verifier I'alignement de I'axe du mecanisme de fermeture de la
porte sur le dessous de la porte. Les parties planes sur I'axe
correspondent au repere d'alignement sur I'anneau en plastique
ou au repere sur le cache inferieur
c) Si I'axe n'est pas aligne sur le repere, a I'aide d'une cle Allen de
5/32 po, faites pivoter I'axe du mecanisme de fermeture de la
porte dans le sens inverse des aiguilles d'une montre pour la
porte droite, et dans le sens des aiguilles d'une montre pour la
porte gauche. Ensuite, alignez les parties planes avec le repere.
d) Installez la porte _J90t
Mainterez la porte bien ferm_e a I'aide de ruban-cache ou
demandez a une deuxieme personne de maintenir la porte,
Reinstallez la chamiere superieure d'abord, puis serrez les
vis a un couple de 65 po-lb.
r_Be sure to reinstall the ground wire and strain relief to the
Assurez-vous d'avoir remis le fil de terre et le @ducteur
de tension au niveau de la charniere superieure.
r_ Reinstallezle cache de la charniere. Remarque :
Assurez-vous que lesills ne sont pas pinces ou sous des
emplacement de vis avant de serrerces dernieres.
