31-7000173 Rev. 0 13
Instrucciones de Instalación
3
2
4

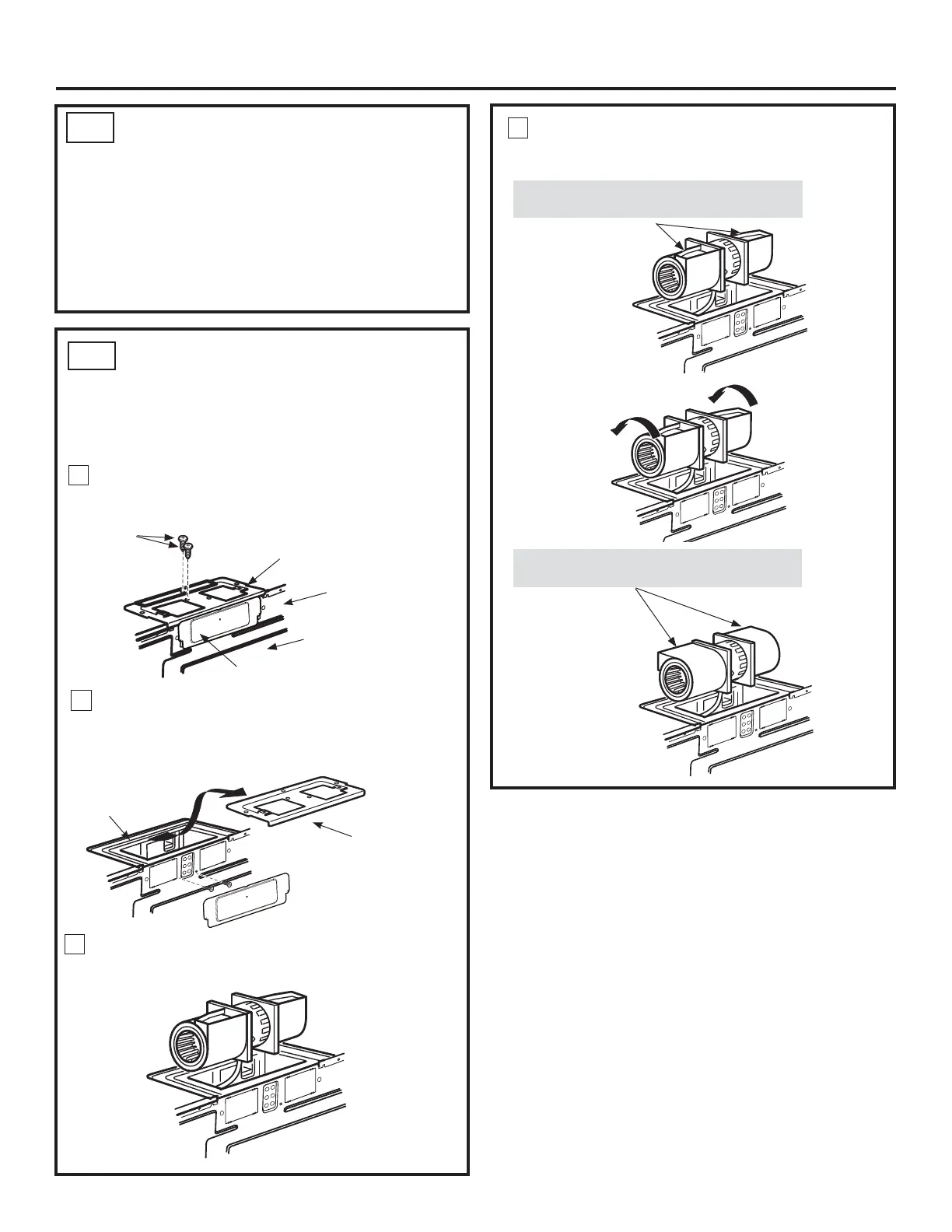

CÓMO ADAPTAR EL
CALEFACTOR PARA
LA RECIRCULACIÓN
A4.
NOTA: El adaptador de escape con calefactor no es
necesario para los modelos de recirculación. Quizás
desee guardarlos para posibles usos futuros.
Cuidadosamente tire del calefactor. Los alambres
se extenderán lo suficiente para permitirle que
usted ajuste la unidad del calefactor.
Ruede la unidad del calefactor 90º de forma tal
que las aberturas de la paleta del ventilador estén
orientadas hacia el frente del horno.
Ruede
Deslice el plato calefactor por debajo de su
reborde de retención y remueva el. Retire la placa
de cubierta instalada en la parte posterior. Retire
y guarde los tornillos que sujetan la unidad de
soplador al horno
Retire y guarde los tornillos que sujetan la placa del
soplador al horno.
1
Plato
calefactor
Reborde de
retención
ANTES: Las aberturas del ventilador están
orientadas hacia arriba
DESPUES: Las aberturas de la paleta del
ventilador están orientadas hacia atrás
Plato del calefactor
Parte posterior
del horno
Tornillos del plato
del calefactor
Tornillo del motor
del calefactor
Placa de cubierta
CONTROLE LA
ORIENTACIÓN DEL MOTOR
DEL CALEFACTOR
La abertura de la cuchilla del flan del soplador debe estar
orientada hacia el frente del microondas. Deberá quitar la placa
de cubierta superior para verificar la orientación de las aspas
del ventilador. Si la abertura del ventilador ya está orientada
hacia el frente del microondas, salte al paso A5. De lo contrario,
continúe con el Paso A4 para ajustar la orientación del motor
del ventilador.
A3.
