CÓMO ADAPTAR EL
CALEFACTOR PARA
LA RECIRCULACIÓN
C3.
NOTA: El adaptador de escape con calefactor no es
necesario para los modelos de recirculación. Quizás
desee guardarlos para posibles usos futuros.
Cuidadosamente tire del calefactor. Los alambres
se extenderán lo suficiente para permitirle que
usted ajuste la unidad del calefactor.
Ruede la unidad del calefactor 90º de forma tal
que las aberturas de la paleta del ventilador estén
orientadas hacia el frente del horno.
Ruede
Deslice el plato calefactor por debajo de su
reborde de retención y remueva el.
Retire y guarde los tornillos que sostienen el plato
del calefactor y la unidad del calefactor en el horno.
Retire la tapa instalada en la parte posterior
Instrucciones de instalación
1
Plato
calefactor
Reborde de
retención

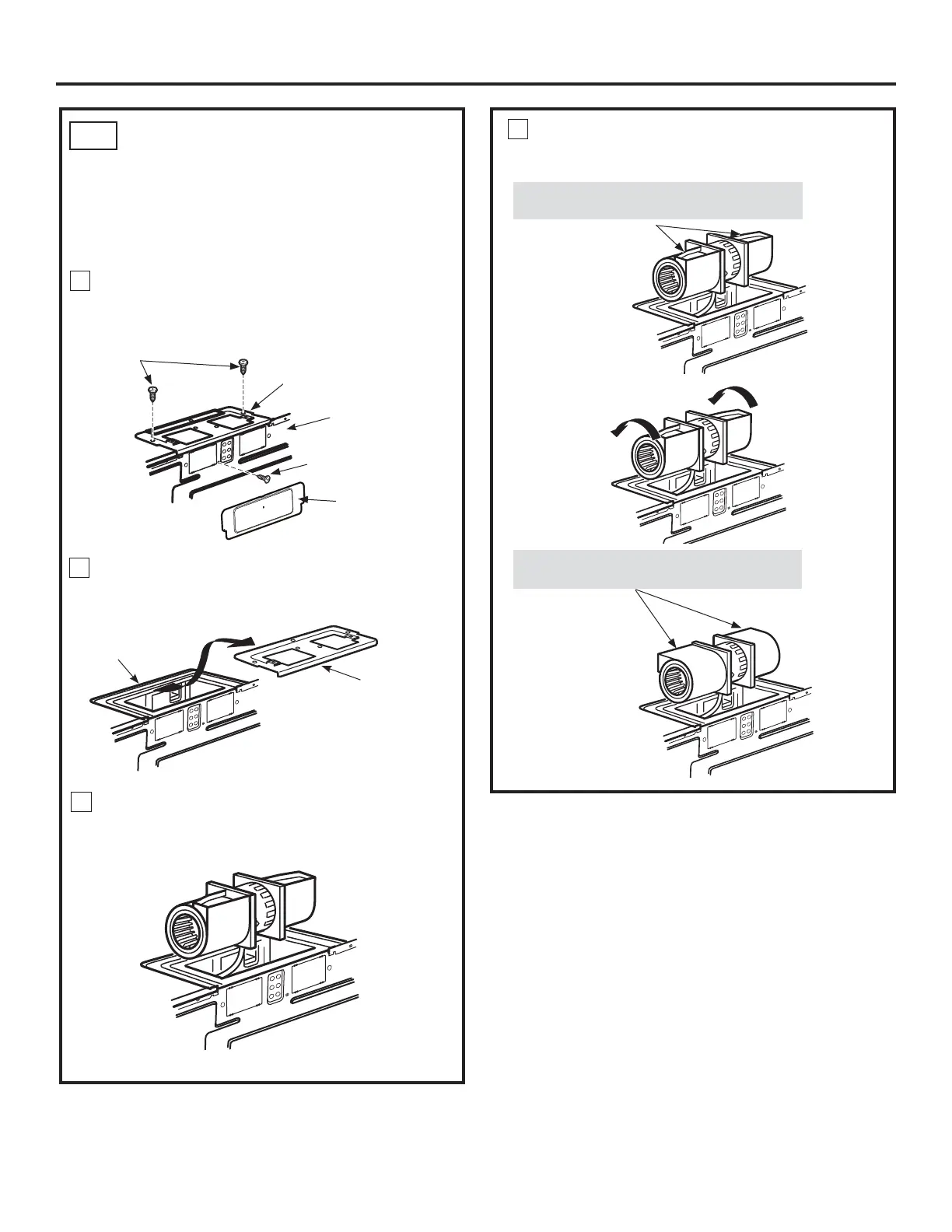

ANTES: Las aberturas del ventilador están
orientadas hacia arriba
DESPUES: Las aberturas de la paleta del
ventilador están orientadas hacia atrás
Plato del calefactor
Parte posterior
del horno
Tornillos del plato
del calefactor
Tornillo del motor
del calefactor
Placa de
cubierta
