GE Profile P2S975DEP Installation Instructions

INSTALACIÓN ESTÁNDAR
Si la construcción de su gabinete no puede
ofrecer un área plana de 6 mm (1/4″) en la
parte trasera de la abertura de la mesada,
considere cambiar la mesada para adaptar
esta dimensión. Ver la sección de
Construcción alternativa.
NOTA: Debe mantenerse un espacio mínimo
de 3,8 cm (1-1/2″) entre el extremo trasero
del anafe y la pared trasera sobre el anafe.
9
40
Instrucciones de instalación
LISTA DE CONTROL PRE-INSTALACIÓN (CONT.)

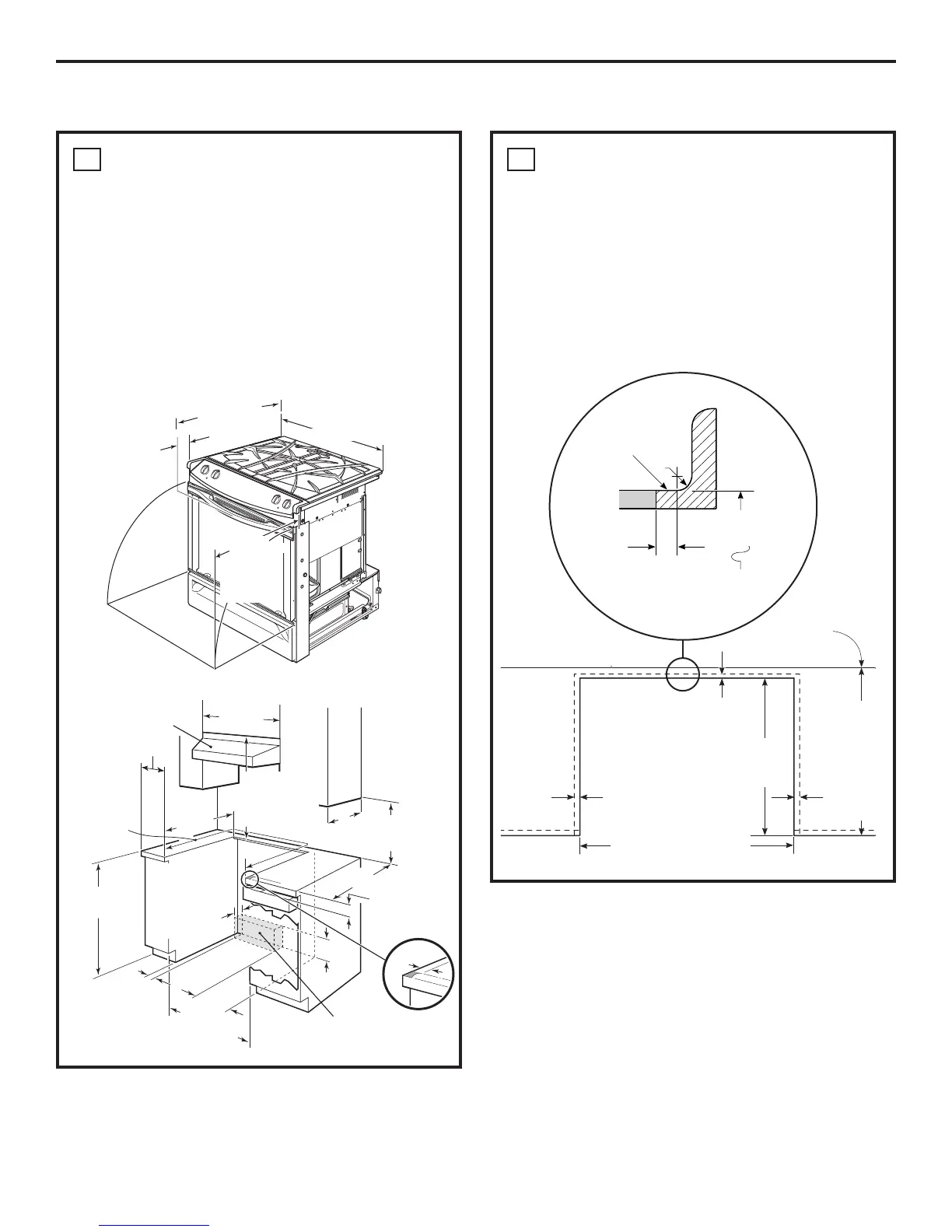

RECORTES DE PRE-INSTALACIÓN
Y ESPACIOS REQUERIDOS
(PARA EL USO INTERIOR
SOLAMENTE)
Si los gabinetes se colocan a menos de 30”
sobre la cocina, ver Construcción alternativa,
Paso 25D, en la página 51.
Las coberturas de pared, las mesadas y
gabinetes ubicados alrededor de la cocina
deben poder soportar el calor (hasta 194°F)
generado por el artefacto.
8
6 mm (1/4″)
mín. plano
1,4 cm
(9/16″)
mín.
plano
76 cm a 76,4 cm
(29-15/16″–30-1/16″)
corte suave
58,9 cm
(23-3/16″)
tipicamente
63,5 cm
(25″)
tipicamente
Pared
Área
plana
R
6 mm
(1/4″)
1,4 cm
(9/16″)
mín.
plano
Frente
Piso
Parte
trasera
7,3 cm (2-7/8″) hasta
la superficie de
frontal de la
mesada.
Profundidad total
70 cm (27-1/2″)
Espacio de la
puerta desde
la superficie
frontal de
la mesada
52,4 cm
(20-5/8″)
79,4 cm (31-1/4″)
Siga las
instrucciones
incluidas con
artefacto alternativo
24,1 cm (9-1/2″) Mín.
desde las paredes
Para una
instalación
óptima estas
superficies
deben ser
planas y
encontrarse
niveladas
Cajón
45,7 cm (18″) Mín.
distancia vertical desde
la parte inferior de los
gabinetes adyacentes
superiores
Profundidad de la mesada
de 63,5 cm
(25″) (típica)
3,2 cm (1-1/4″) Mín.
mesada hasta parte
superior del cajón
Recorte el extremo
elevado para
alcanzar 79,1 cm
(31-1/8″
)
Tubería de gas
aceptable y área de
salida eléctrica
76,2 cm
(30″) mín.
58,9 cm
(23-3/16″)
38,1 cm
(15″)
30,5 cm
(12″)
76 cm (29-15/16″) Mín.
76,5 cm (30-1/16″) Máx.
17,8 cm
(7″)
1,5 cm
(9/16″)
76,2 cm (30″) Mín.
desde la superficie
de cocción hasta
la inferior de
los gabinetes
superiores
33 cm
(13″
) Máx.
profundidad
90,8 cm (35-3/4″)a
92,7 cm (36-1/2″)
desde el piso
a la mesada
7,6 cm
(3″)
Profundidad
máx. de cable,
enchufe, caja
del receptáculo y
conexión de gas
8,9 cm (3.5″)
para evitar
interferencia
con el cajón
91,4 cm
(36″)
