Para instalaciones de cable de energía
solamente (ver el paso siguiente si utiliza
un conducto portacables), instale el
alivio de tensión en el orificio. Introduzca
el cable de energía a través del alivio de
tensión y ajuste. Deje un largo suficiente
para poder conectar las terminales de
cable al bloque terminal. Si hay
lengüetas al final del alivio de tensión
con alas, éstas pueden quitarse para
un ajuste mejor.
NOTA: No instale el cable de energía sin
un alivio de tensión. El soporte del alivio
de tensión debe instalarse antes de
volver a colocar la tapa del cableado
trasero de la cocina.
Para instalaciones con conducto
portacables solamente, adquiera una
conexión de presión que se ajuste al
diámetro de su conducto e instálelo en el
orificio. Introduzca el conducto a través
de la conexión de presión y ajuste. Deje
un largo suficiente para poder conectar
los cables al bloque terminal.
NOTA: No instale el conducto
pasacables sin una conexión de presión.
La conexión de presión debe instalarse
antes de volver a colocar la tapa del
cableado trasero de la cocina.
D
C
42
Instrucciones de instalación

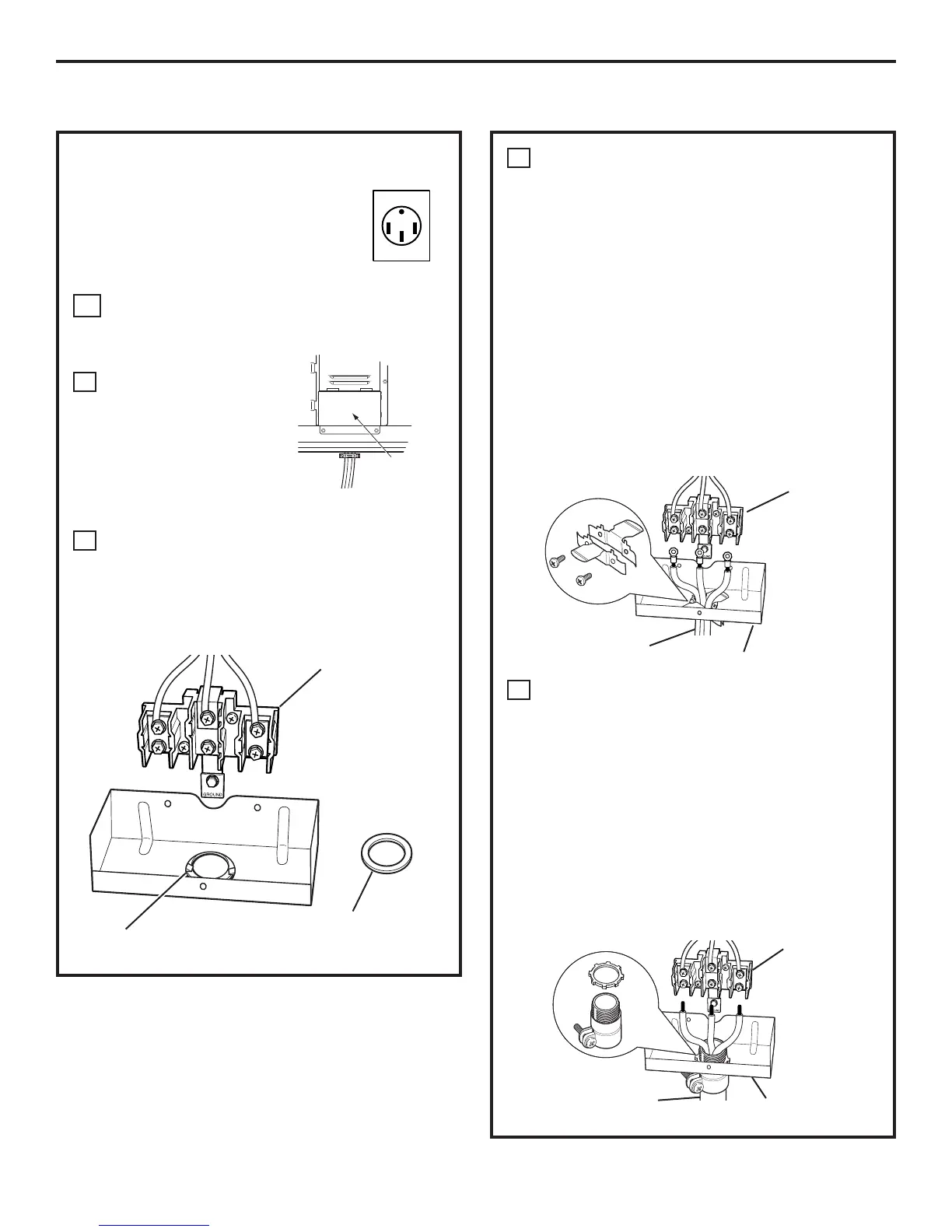

CONEXIONES ELÉCTRICAS
La cocina se envía con un cable
de energía de 4 espigas. Si su
tomacorriente se parece al
ilustrado, salte al paso 19 y
continúe.
INSTALACIÓN DE CABLE DE
ENERGÍA Y DE ALIVIO DE
TENSIÓN
Quite la tapa del
cable (en la parte
trasera de la
cocina) quitando 2
tornillos mediante
una llave de
tuercas de 1/4″.
No elimine esos tornillos.
Quite el anillo de expulsión 3,5 cm
(1-3/8″) del soporte ubicado directamente
debajo del bloque terminal. Para quitar la
expulsión, utilice un par de pinzas para
doblar el anillo de expulsión lejos del
soporte y gire hasta remover el anillo.
B
A
11
Tapa de los
cables
Bloque
terminal (la
apariencia
puede variar)
Anillo de
expulsión quitado
Anillo de expulsión
en el soporte
Bloque
terminal
Soporte
Bloque
terminal
Alivio de tensión
Cable de energía
Soporte
Conexión
de presión
Soporte de conducto
pasacables
NEMA 14-50R
4 espigas
