PROGRAMACIÓN FUNCIONES (DIP SWITCH-SW1)
Las configuraciones se memorizan durante la fase de reposo (cancela cerrada).
! DIP 1 Y DIP 2 ambos en OFF: Paso paso con stop
! DIP 3 OFF: Preintermitencia excluida
! DIP 4 OFF: Test dispositivos de seguridad excluido
! DIP 5 OFF: Fotocélula en apertura excluida
! DIP 6 OFF: Cierre automático excluido
! DIP 7 OFF: Ralentizaciones excluidas
! DIP 8 OFF: Reenganche rápido excluido
! DIP 9 OFF: Sensor de revoluciones del motor deshabilitado
! DIP 10 OFF: Entrada STOP habilitada
CONFIGURACIÓN PREDETERMINADA
REGULACIÓN CONDENSADOR DE COMPENSACIÓN
! Los condensadores de compensación TR2, TR3, TR4 y TR5 también pueden regularse durante el
movimiento de la cancela, verificando así el efecto de forma inmediata .
! El condensador de compensación TR1 se memoriza sólo durante la fase de reposo (cancela cerrada).
•CONDENSADORES DE COMPENSACIÓN TR1 regulado al mínimo
•CONDENSADOR DE COMPENSACIÓN TR2, TR3 regulados en posición intermedia
•CONDENSADORES DE COMPENSACIÓN TR4, TR5 regulados al máximo
CONFIGURACIÓN PREDETERMINADA

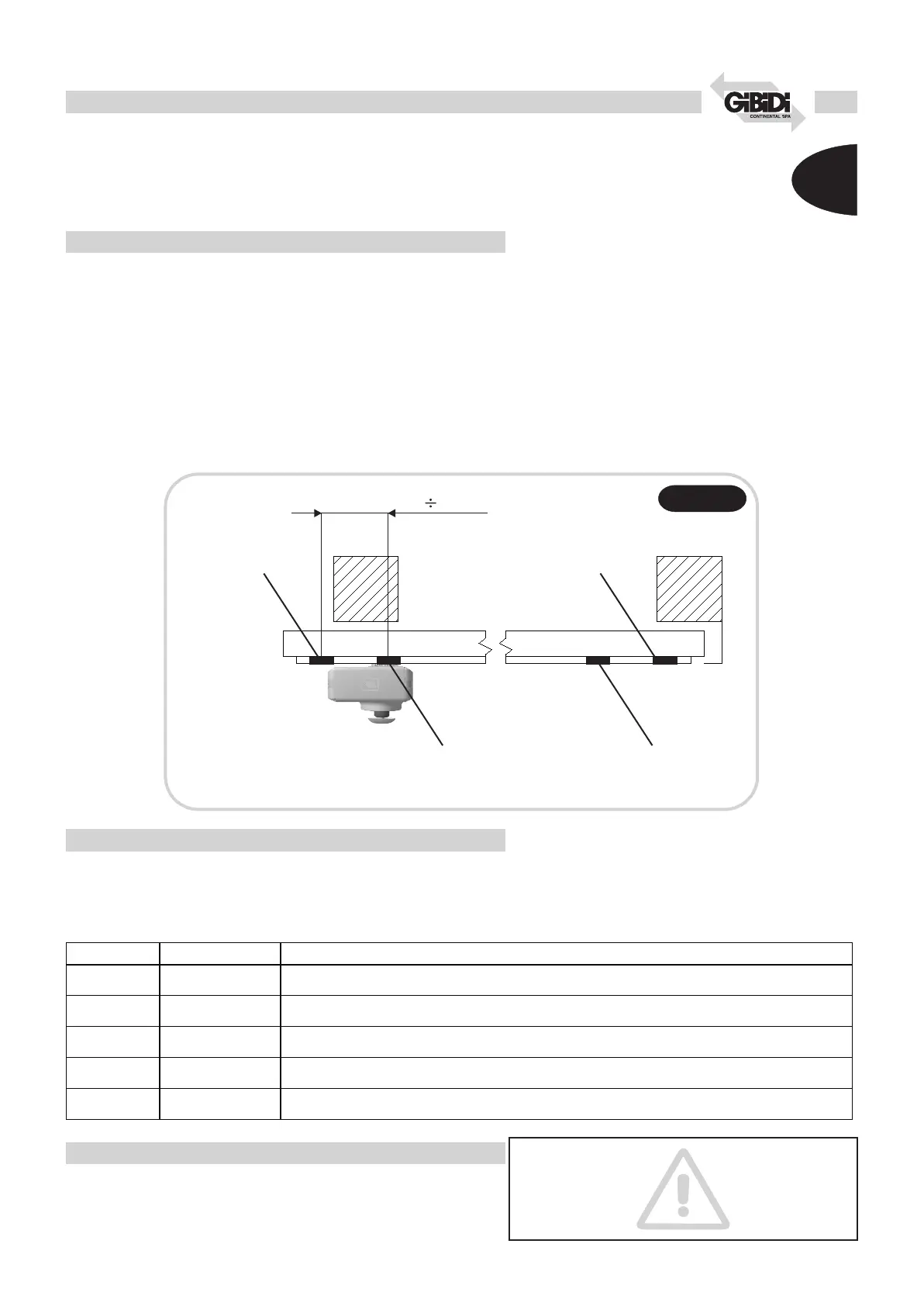

Fig.2Fig.2
FC cierre
bloqueo motor
FC reducción
en cierre
FC reducción
en abertura
FC abertura
bloqueo motor
500 600mm
DIP Estado Funcion Descripcion
DIP 1
DIP 2
OFF
OFF
PASO - PASO CON STOP
I impulso de Start : ABRE
II impulso de Start : DETIENE (no volverá a cerrarse en automático)
III impulso de Start : CIERRA
IV impulso de Start : ABRE
DIP 1
DIP 2
ON
OFF
PASO - PASO
I impulso de Start : ABRE
II impulso de Start : CIERRA
III impulso de Start : ABRE
DIP 1
DIP 2
OFF
ON
COMUNITARIA
En apertura, sólo recibe la primera orden de Start; en pausa, las órdenes siguientes de
Start recargan el tiempo de pausa
I impulso de Start : ABRE
Impulsos siguientes de Start : No influyentes
Pausa desde FCA
Impulso de Start durante la pausa : Recarga el tiempo pausa (cuando dip 6 ON)
O bien CIERRA (cuando dip 6 OFF)
Impulso siguiente de Start : ABRE
DIP 1
DIP 2
ON
ON
HOMBRE PRESENTE
Si se mantiene presionado el pulsador Start : ABRE
Si se mantiene presionado el pulsador Peatonal . CIERRA
DIP 3 ON Activa la preintermitencia de 2s antes de la activación del motor en apertura y cierre
DIP 3 OFF
PREINTERMITENCIA
Desactiva la preintermitencia
DIP 4 ON
Activa el TEST de los dispositivos de seguridad antes de activar el ciclo de apertura y
cierre.
El ciclo podrá comenzar sólo si los dispositivos funcionan a la perfección; en caso
contrario la anomalía se indicará mediante tres intermitencias prolongadas.
DIP 4 OFF
TEST SEGURIDAD
Funcionamiento correcto de los dispositivos de seguridad;
DIP 5 ON
Cuando se intercepta la fotocélula, tanto en apertura como en cierre, el movimiento de la
cancela se bloquea hasta que dicha fotocélula es liberada. A partir de ese momento habrá
siempre una fase de apertura.
DIP 5 OFF
FOTOCÉLULA EN APERTURA
Desactiva la función fotocélula en aper tura.
DIP 6 ON
Activa el cierre automático después del tiempo de pausa regulable mediante el
condensador de compensación TR1 PAUSE entre 2 y 215 s.
DIP 6 OFF
RECIERRE AUTOMÁTICO
Desactiva el cierre automático.
DIP 7 ON
Activa la ralentización, tanto en apertura como en cierre, cuando se intercepta el final de
carrera respectivo. La velocidad de ralentización está regulada por el condensador de
compensación TR3 SLOW. Esta función prevé la utilización de 4 imanes (véase ilustración
2)
DIP 7 OFF
RALENTIZACIÓN
Desactiva la función ralentización. Es necesaria la presencia de sólo 2 imanes (vé ase
ilustración 2)
DIP 8 ON Reduce el tiempo de pausa a 3s después de la inter vención de las fotocélulas.
DIP 8 OFF
RECIERRE RÁPIDO
Desactiva la función de recierre rápido
DIP 9 ON
Habilita el funcionamiento del sensor de revoluciones del motor. Tras una reducción del
número de revoluciones del motor (ej.: obstáculo), el sensor interviene bloqueando el
movimiento e invirtiendo la dirección por 2s para liberar el obstáculo. En el próximo
impulso de Start, se reanuda el movimiento en la dirección de liberación del ob stáculo.
DIP 9 OFF
SENSOR REVOLUCIONES MOTOR
Deshabilita el sensor de revoluciones del motor
DIP 10 ON Deshabilita la entrada STOP
DIP 10 OFF
EXCLUSIÓN BOTÓN STOP
Entrada STOP habilitada
Trimmer Función Descripción
TR1 PAUSE
Regula el TIEMPO de PAUSA entre 2 y 215 s. El valor aumenta haciendo girar el condensador de compensación en el
sentido de las agujas del reloj.
TR2 FORCE
Regula el nivel de la FUERZA motora. La fuerza aumenta haciendo girar el condensador de compensación en el sentido
de las agujas del reloj.
TR3 SLOW
Regula el nivel de la RALENTIZACIÓN. Girando en el sentido de las agujas del reloj se obtiene mayor velocidad/fuerza
de la cancela.
TR4 AMP.FORCE
Regula la sensibilidad de intervención del sensor de revoluciones del motor durante el movimiento no ralentizado.
Girando el trimmer hacia la derecha, disminuye la sensibilidad.
TR5 AMP. SLOW
Regula la sensibilidad de intervención del sensor de revoluciones del motor durante el movimiento ralentiz ado.
Girando el trimmer hacia la derecha, disminuye la sensibilidad.
CUIDADO: Con algunas motorizaciones, en función de las
características de la cancela, podría ocurrir que con
deceleración máxima el motor vibre un poquito. En este
caso reglar oportunamente el trimmer de la deceleración
evitando de posicionarlo al max.
