Component Identification
Key for FIG. 3
AR Air Regulator
BA Component A Pressure Relief Outlet
BB Component B Pressure Relief Outlet
BV Bleed-Type Master Air Valve
CC Cycle Counter
EC Electrical Cord Strain Relief
FA Component A Fluid Manifold Inlet (behind manifold block)
FB Component B Fluid Manifold Inlet
FH Fluid Heaters (behind shroud)
FM Reactor Fluid Manifold
GA Component A Pressure Gauge
GB Component B Pressure Gauge
HA Component A Hose Connection
HB Component B Hose Connection
HC Heated Hose Electrical Connector
HR Hydraulic Return Fitting, 1ā npt(f)
HS Hydraulic Shutoff Valve, 3/4 npt(f)
MP Main Power Switch
PA Component A Pump
PB Component B Pump
PM Pump Motor
RS Red Heat Stop Button
SA Component A PRESSURE RELIEF/SPRAY Valve
SB Component B PRESSURE RELIEF/SPRAY Valve
SC Fluid Temperature Sensor Cable
TC Temperature Control Display
UA Component A Fluid Inlet Strainer
UB Component B Fluid Inlet Strainer
VA Component A Fluid Inlet Valve
VB Component B Fluid Inlet Valve

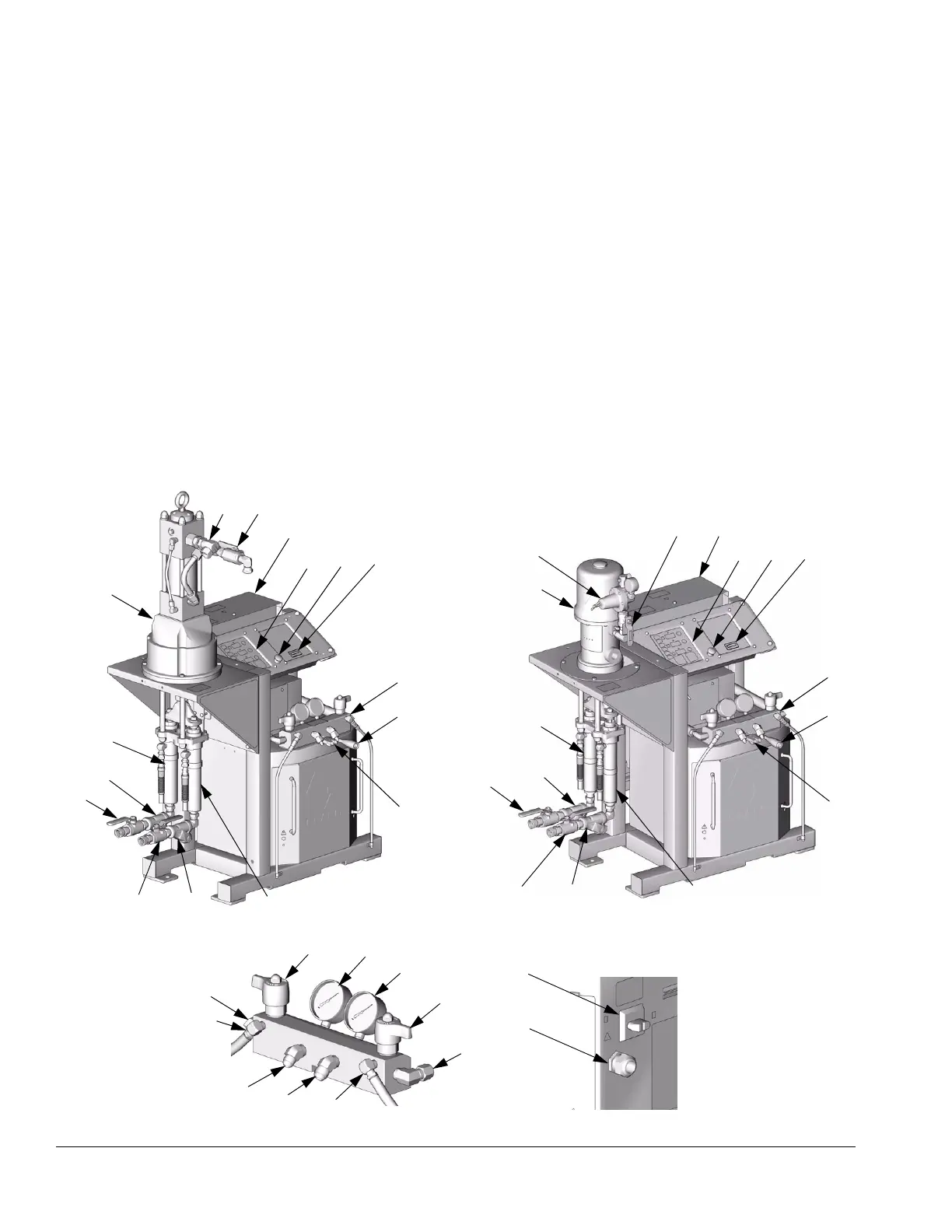

FIG. 3: Component Identification
TI3582b
TC
PM
PA
FM
EC
MP
VB PB
FH
CCRS
SC
HC
VA
Detail of Reactor Fluid Manifold
TI3592a
GA
GB
SB
FB
BB
HB
HA
BA
FA
SA
TI2500a-1
Detail of Main Power Switch
(right side of unit)
HR
HS
UA
UB
Hydraulic Reactor
TI3669b
Air-Powered Reactor
TC
PM
PA
FM
VB
PB
FH
CCRS
SC
HC
VA
AR
UA
UB
BV
