Pompe à chaleur air-eau
10

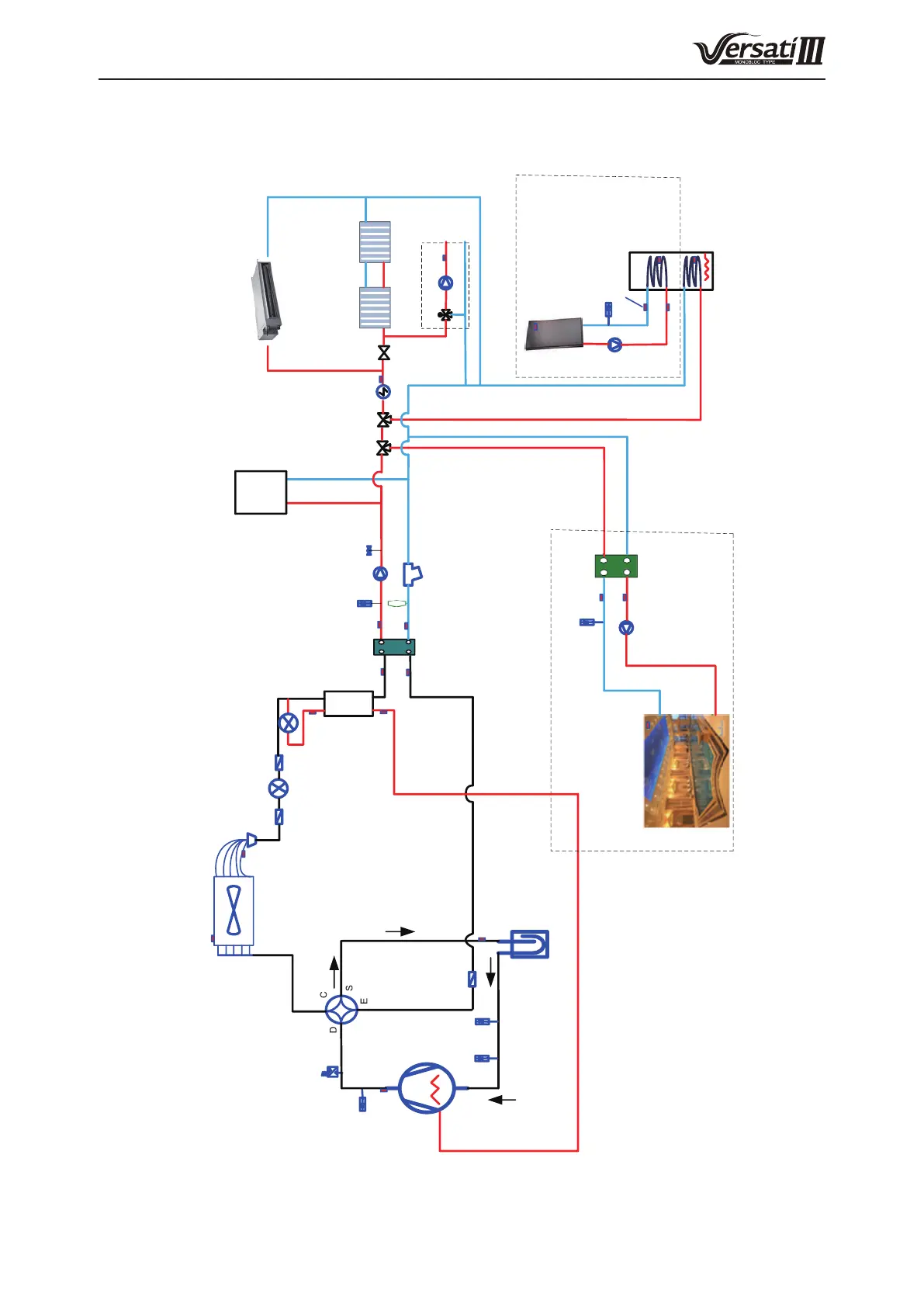

1 Diagramme du principe de fonctionnement
Vanne de
mélange
Temp.
plancher
Pompe à eau
EXV2
EXV1
Temp.
dégivrage
Temp.
ambiante
Temp.
aspiration
Séparateur
gaz-liquide
Résistance
électronique du
compresseur
Compresseur
C
S
E
D
Pressostat
basse pression
pour chauffage
Pressostat
basse pres-
sion pour
climatisation
Unité de
ventilateur
Échangeur de
chaleur à ailettes
Résistance
électronique
du châssis
Filtre
Pompe à eau
Temp. de
panneau
solaire
Interrupteur de débit
Interrupteur
de débit
Temp. retour piscine
Temp. alimentation
piscine
Temp. piscine
Temp. de retour solaire
Réservoir d'eau EH
Réservoir d'eau
Temp. réservoir
du système
solaire
Temp. réservoir du système
de pompe à chaleur
Temp. d’alimentation solaire
Autre
source
Économiseur
Vanne 3
voies 1
Soupape
de sûreté
Pompe à
eau
Réservoir d’expansion
T-entrée eau
Temp.
gaz
Temp. de
sortie PHE
Temp. d’entrée
PHE
Interrupteur
de débit
T-sortie
eau
Temp.
liquide
Vanne
4 voies
Capteur de
haute pression
Pressostat
haute pression
Temp. de
décharge
Vanne 3
voies 2
Vanne 2
voies 1
Temp. d’eau
facultative .
Remarque : la piscine, le kit solaire et le mélangeur d’eau sont des pièces optionnelles. Lorsqu’elles sont néces-
saires, veuillez contacter le fabricant.
