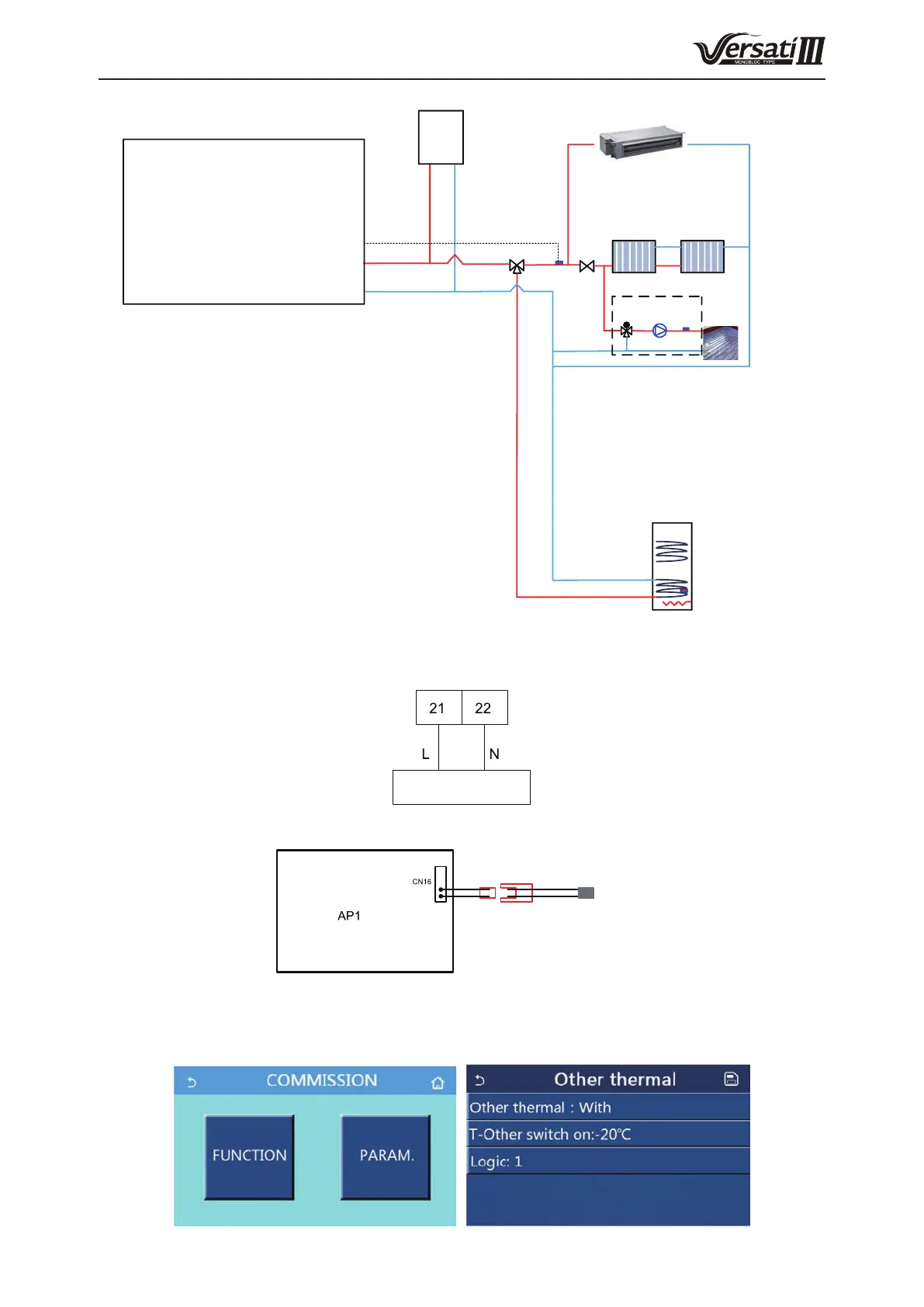

Pompe à chaleur air-eau
28
Unité monobloc
Autre
source
Vanne 3
voies 2
Vanne 2
voies 1
Vanne de
mélange
Temp. d’eau
facultative
Temp.
plancher
Pompe à eau
Réservoir d'eau
Temp. Réservoir du système
de pompe à chaleur
Réservoir d'eau EH
Étape 2. Travaux de câblage électrique.
Les câbles L et N de l’autre source thermique sont connectés à XT3~21,22.
Autre source
Le capteur de température d’eau facultatif est connecté à AP1 CN16.
Capteur de température d’eau en option
Étape 3. Réglage de la commande laire.
Pour l’autre source thermique, « With » doit nécessairement être sélectionné depuis COMMISION → FUNCTION,
puis sélectionner la température de marche du commutateur (extérieur) et la commande logique (1/2/3).
