Gefrierschrank aufstellen
DE-12
Gefrierschrank aufstellen

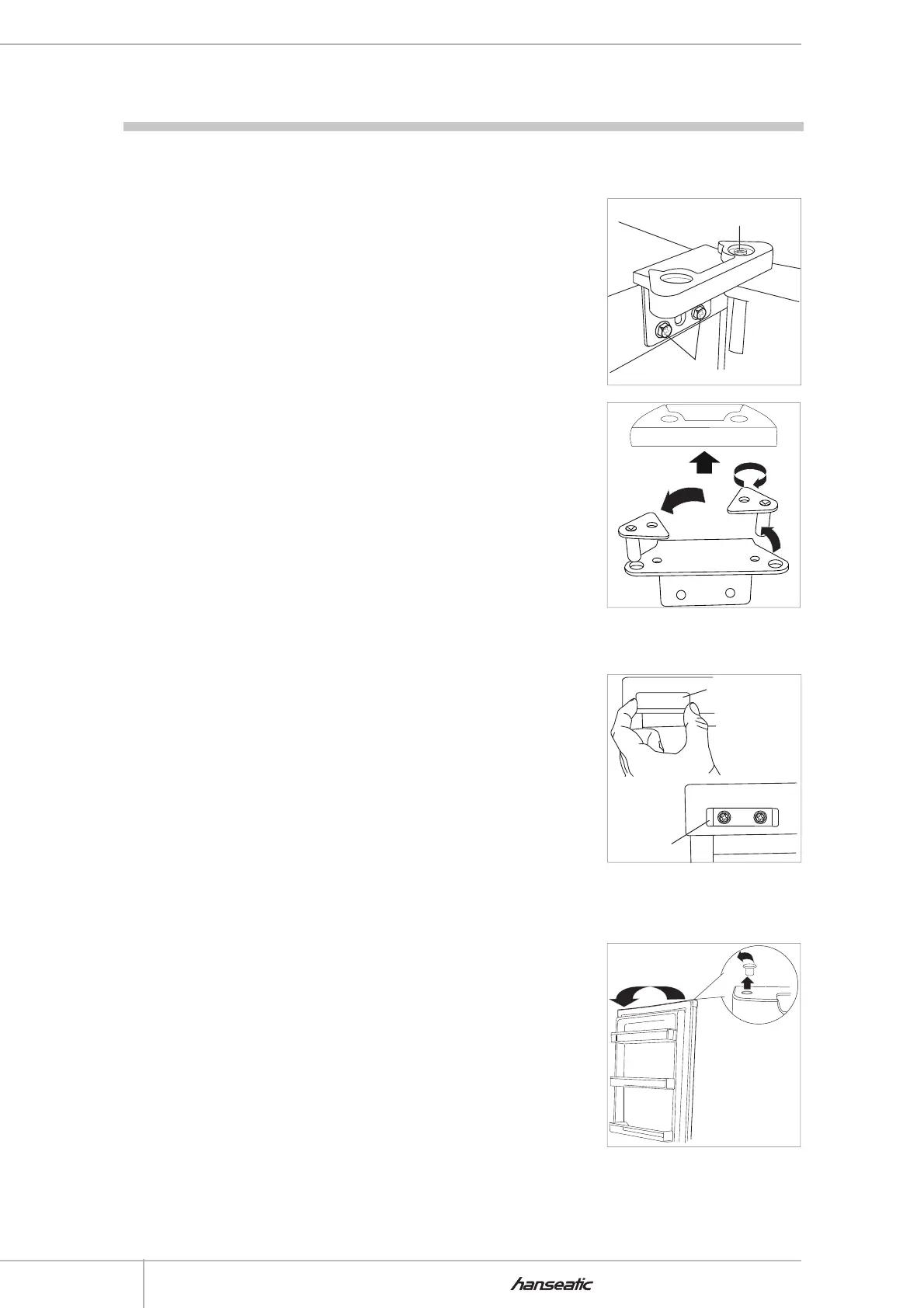

Türanschlag wechseln
Bei Auslieferung befindet sich der Türanschlag rechts. Da der
Wechsel des Türanschlags etwas handwerkliches Geschick er-
fordert, lesen Sie die Arbeitsschritte bitte erst einmal durch. Um
den Türanschlag zu wechseln benötigen Sie folgendes Werkzeug:
– Kreuzschlitz-Schraubendreher
– 8er und 10er Maul- oder Steckschlüssel
1. Öffnen Sie die Gefrierschranktür.
2. Halten Sie die geöffnete Tür fest und lösen Sie die beiden
Schrauben 7 der Scharnierplatte.
3. Nehmen Sie die Scharnierplatte ab und heben Sie die Tür aus
dem unteren Scharnierbolzen heraus.
4. Schrauben Sie die Schraube 8 aus der Scharnierplatte he-
raus und versetzen Sie den Scharnierbolzen wie in der Ab-
bildung rechts gezeigt.
5. Befestigen Sie den Scharnierbolzen und die Abdeckung der
Scharnierplatte wieder mit der Schraube 8.
7
8
6. Entfernen Sie die Abdeckkappe 9 in der linken oberen Ecke
des Gefrierschranks.
7. Halten Sie die vordere Blende fest und lösen Sie die beiden
Schrauben, die durch die Abdeckkappe verdeckt wurden.
Bei dem Lösen der Schrauben kann der Temperaturregler 1
herausfallen.
Nehmen Sie die Halterung 10 und die Schrauben ab.
8. Schrauben Sie die Halterung 10 auf der gegenüberliegenden
Seite wieder fest.
9. Drücken Sie die Abdeckkappe 9 auf die Halterung 10.
9
10
10. Nehmen Sie den Blindstopfen aus der Oberseite der Tür
heraus und setzen Sie ihn auf der gegenüberliegenden Seite
wieder ein.
