32
Français
APPLICATIONS
Cadres en bois et en aluminium.
PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, effectuer les préparations suivantes :
1. Installation

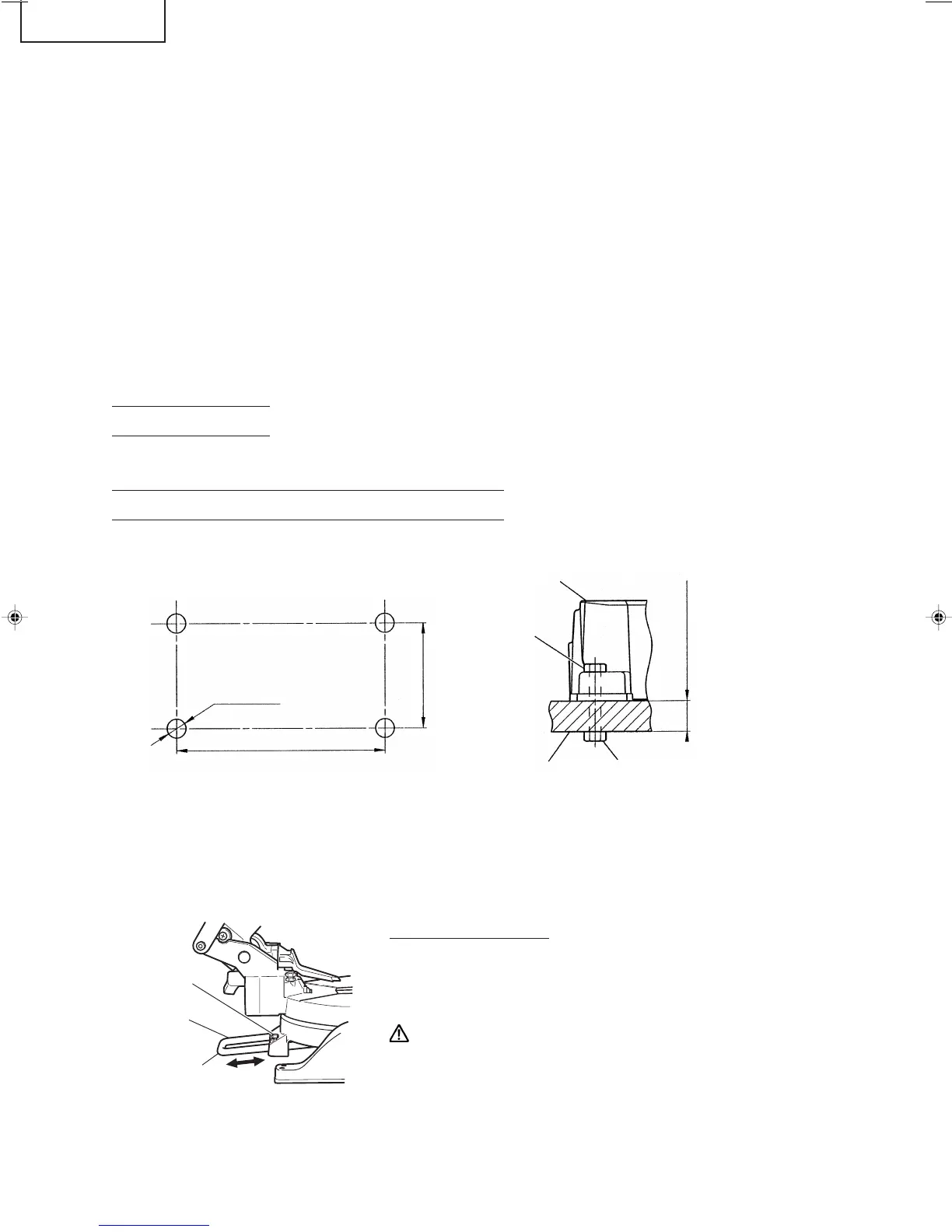

Fig. 4
Fixer l’outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4.
Sélectionner des boulons d’un diamètre 5/16" (8mm) dont la longueur convient pour l’épaisseur de
l’établi.
La longueur des boulons devra être d’au moins 1-3/8" (35mm) plus l’épaisseur de l’établi.
Par exemple, utiliser des boulons de 2-11/32" (60mm) ou plus avec un établi de 1" (25mm) d’épaisseur.
Le support (B) fixé à l’arrière du socle aide à stabiliser l’outil électrique.
Réglage du support (B)
Desserrer le boulon de 6mm à l’aide de la clé à douille de 10mm
fournie.
Régler le support (B) jusqu’à ce que sa surface inférieure soit en
contact avec la surface du banc.
Après le réglage, visser le boulon de 6mm à fond.
ATTENTION : Fixez l'outil électrique à un établi avec des
boulons (6 mm), et si la plaque tournante a
pivoté de 45 degrés ou plus, faire attention à
ce que la main qui tient la poignée latérale de
l'outil ne soit pas prise entre la poignée latérale
et les têtes de boulon (6 mm).
Cela pourrait provoquer des blessures.
Fig. 5
Socle
Etabli
Boulon de 5/16" (8mm)
Ecrou de 5/16" (8mm)
16-11/16" (424mm)
Epaisseur de l’établi 1" (25mm)
Boulon de 6mm
Déplacer
Support (B)
Régler le support
jusqu’à ce que sa
surface inférieure
soit en contact avec
la surface du banc.
10-3/8" (267mm)
4 orifices de
11/32" (9mm)
02f_c10fsh_e.p65 2/9/04, 12:2632
