34
Français
7. Vérifier la prise d’alimentation.
Pour éviter toute surchauffe, arrêt accidentel ou fonctionnement intermittent, vérifier que la fiche du
cordon d’alimentation rentre à fond dans la prise secteur et qu’elle ne ressort pas après l’insertion.
Réparer ou remplacer la fiche si elle est défectueuse.
8. Vérifier que le cordon d’alimentation de l’outil n’est pas endommagé.
Réparer ou remplacer le cordon si l’on constate un dommage.
APRÈS AVOIR BRANCHÉ LA FICHE D’ALIMENTATION DANS UNE SOURCE
D’ALIMENTATION APPROPRIÉE, VÉRIFIER LE FONCTIONNEMENT DE L’OUTIL COMME
SUIT :
9. Marche d’essai
Après avoir vérifié qu’il n’y a personne derrière, mettre l’outil électrique en marche et vérifier qu’il n’y
a pas d’anomalie de fonctionnement avant d’effectuer une coupe.
10. Vérifier la stabilité de rotation de la lame.
Pour assurer des coupes précises, faire tourner la lame et vérifier qu’il n’y a pas de flèche pour s’assurer
que la lame ne présente pas d’instabilité évidente ; sinon, cela risque de provoquer des vibrations et un
accident.
AVANT LA COUPE

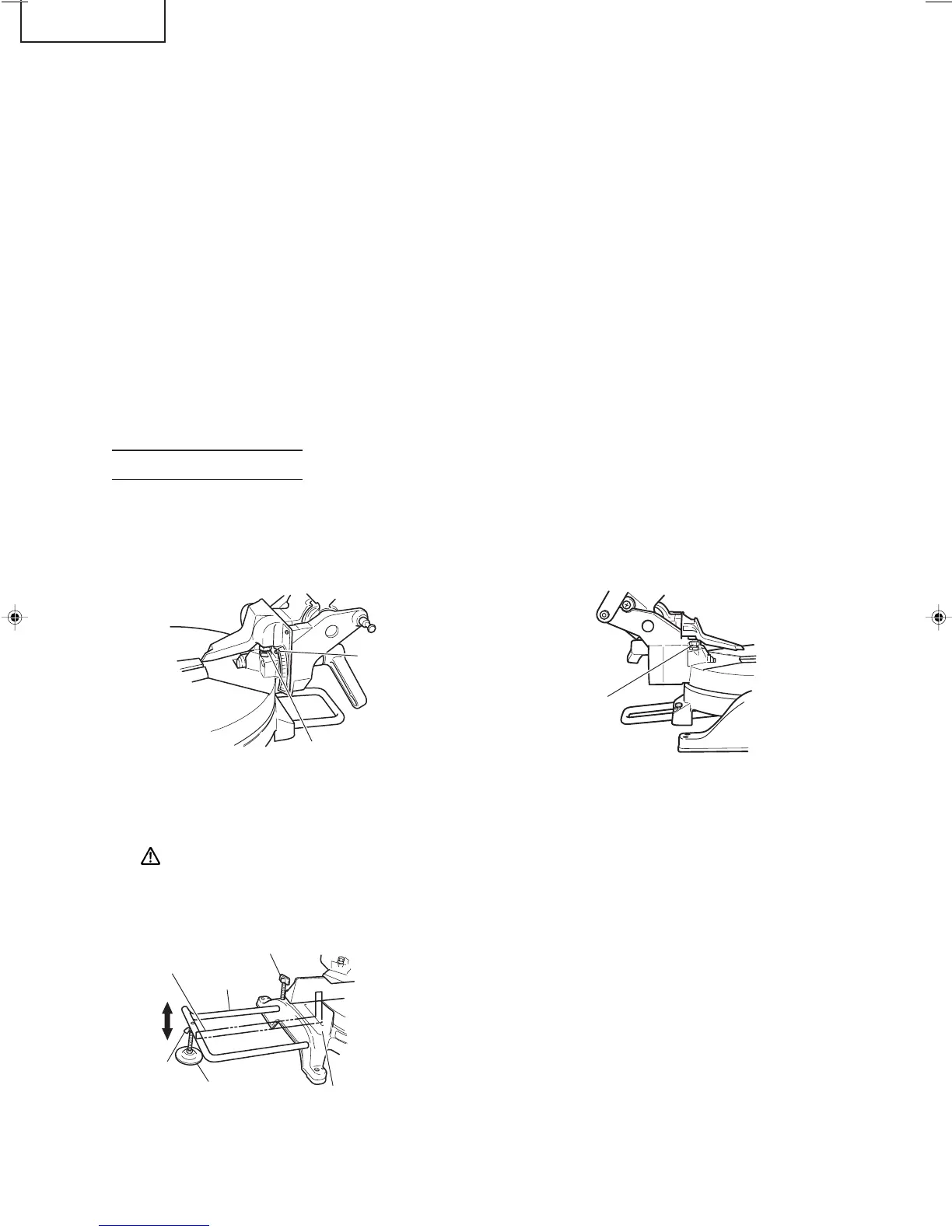

1. Angle oblique
Quand l’outil quitte nos usines, il est réglé pour 0°, un angle de coupe de biseau de 45° à gauche avec
le boulon de 8mm (A) et le boulon de 8mm (B).
Pour modifier le réglage, changer la hauteur du boulon de 8mm (A) et du boulon de 8mm (B) en les
tournant. (Fig. 8-a , Fig. 8-b)
Fig. 8-a Fig. 8-b
2. Fixation de la pièce
AVERTISSEMENT : Toujours utiliser un dispositif de fixation ou l’étau pour fixer la pièce à la
garde ; sinon, la pièce risque d’être éjectée de la table et de blesser quelqu’un.
3. Installation des supports ... (Accessoires en option)
Les supports permettent de fixer et de stabiliser les pièces longues
pendant la coupe.
(1) Comme indiqué à la Fig. 9, utiliser une équerre en acier pour
aligner le bord supérieur des supports sur la surface du socle.
Desserrer l’écrou à ailettes de 6mm. Tourner un boulon de
réglage de hauteur de 6mm, et régler la hauteur du support.
(2) Après le réglage, serrer à fond l'écrou à ailettes et fixer le support
avec le boulon à ailettes de 6mm (accessoire en option). Si la
longueur du boulon de réglage de la hauteur de 6mm est
insuffisante, insérer une plaque mince dessous. S’assurer que
l’extrémité du boulon de réglage de la hauteur de 6mm ne
dépasse pas du support.
Fig. 9
Boulon (A) de 8mm
(butée pour 0°)
Indicateur
(pour échelle de
biseau)
Boulon (B) de 8mm
(butée pour angle de
biseau à gauche de 45°)
Carter
Support
(accessoire
en option)
Equerre
Boulon à ailettes de 6mm
(accessoire en option)
Ecrou à ailettes
de 6mm
(accessoire en
option)
Boulon de réglage de
hauteur de 6mm
(accessoire en option)
02f_c10fsh_e.p65 1/21/04, 0:08 PM34
