(3) Après avoir réglé la position de la ligne laser, tracer à l'encre
une ligne à angle droit sur la pièce et aligner la ligne tracée à
l'encre et la ligne laser. Pour aligner la ligne tracée à l'encre,
faire glisser la pièce petit à petit et la maintenir dans un étau à
l'endroit où la ligne laser chevauche la ligne tracée à l'encre.
Effectuer un autre rainurage et vérifier la position de la ligne
laser. Pour changer la position de la ligne laser, effectuer à
nouveau les réglages prévus aux opérations (1) à (3).
REMARQUE : Vérifier et s'assurer périodiquement que la position de la ligne laser est convenable.
Pour effectuer la vérification, tracer à l'encre une ligne perpendiculaire sur la pièce de
1-1/2" (38mm) de hauteur et de 3-1/2" (89mm) de largeur et s'assurer que que la ligne
laser est alignée sur la ligne tracée à l'encre. [L'écart entre la ligne tracée à l'encre et la
ligne laser doit être inférieure à l'épaisseur de la ligne tracée à l'encre (0,5mm)]. (Fig.
17)
APPLICATIONS PRATIQUES
AVERTISSEMENT : *Pour éviter tout risque de blessure, ne jamais retirer ni installer la pièce sur
la table pendant que l’outil fonctionne.
* Ne jamais amener les membres à l’intérieur de la ligne à côté du signe
d’avertissement pendant que l’outil fonctionne. Cela pourrait être dangereux
(voir Fig. 18).
1. Fonctionnement de l’interrupteur
Tirer sur la gâchette pour activer l'interrupteur, et la relâcher pour
couper l'interrupteur.
Après avoir relâché la gâchette, vérifier qu'elle est bien revenue
complètement en arrière et que l'interrupteur est éteint.
AVERTISSEMENT : Ceci empêchera toute mise en marche accidentelle de l’outil électrique ou
toute utilisation par une personne non qualifiée (en particulier les enfants).
Pour éviter tout fonctionnement non autorisé de l’outil, mettre un cadenas
dans l’orifice de l’interrupteur à gâchette.
Signe
d'avertissement
Trait
Signe
d'avertissement
Trait

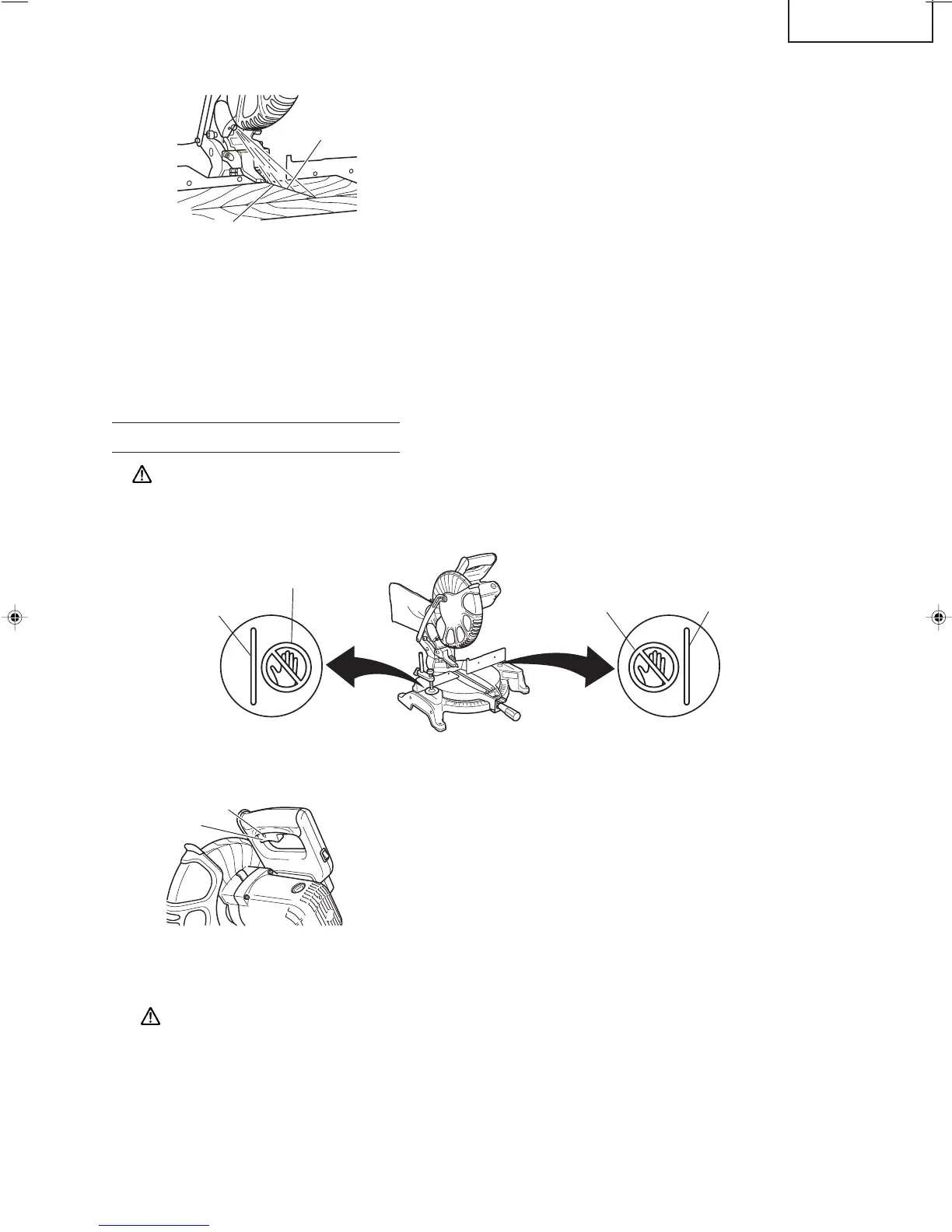

Fig. 18
Ligne laser
Fig. 17
Marquage
(prémarquage)
Interrupteur à
gâchette
Trou
Fig. 19
