D
Honeywell GmbH 14 MU0H-2327GE23 R0618

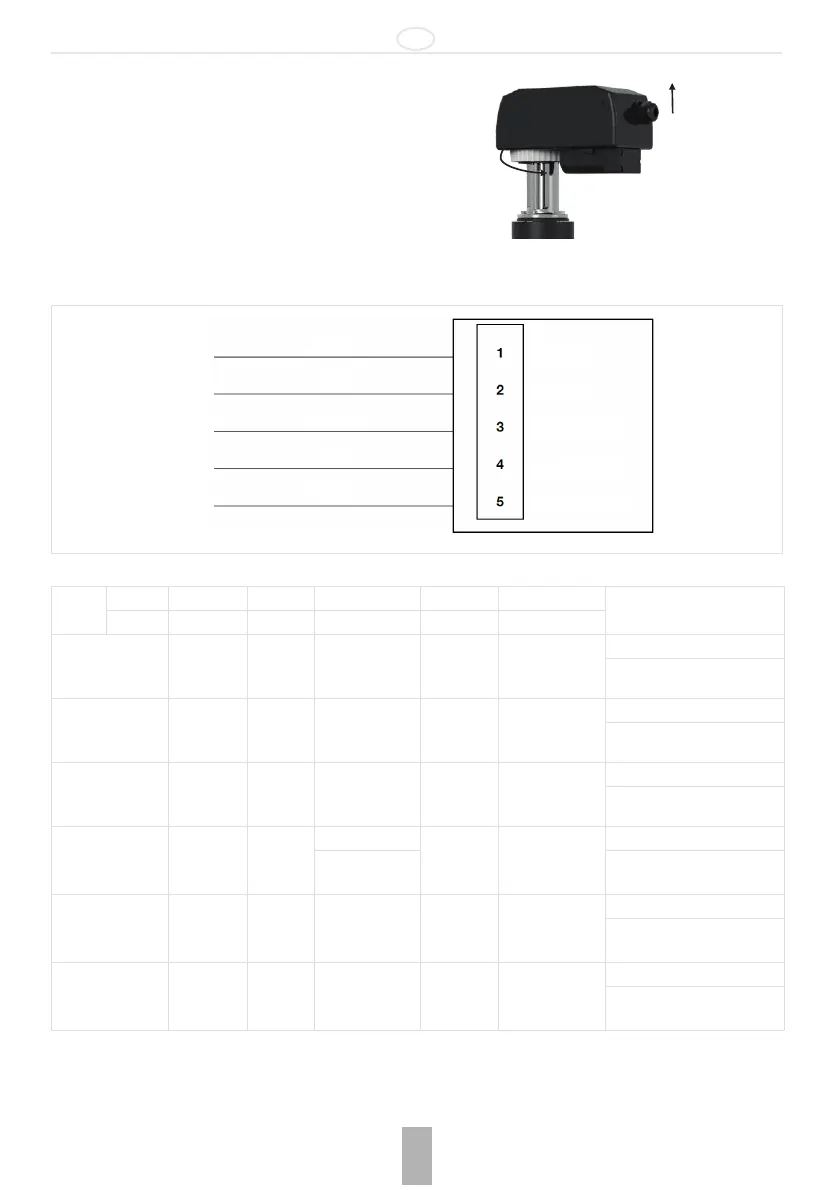

2.1.7Entnahme
Wenn der Stellantrieb demontiert werden muss, befolgen Sie
die nächste Verfahrensanweisung:
1. Drehen Sie den Verbindungsring zwischen Ventil und
Stellantrieb.
2. Demontieren Sie den Stellantrieb.
3 Externe Schnittstelle
3.1 Kabelbezeichnung
3.2 Verkabelung des Stellantriebs
• und sind Netzkabel
• und sind Signalkabel
• ist das exklusive Rückmeldekabel
Schwarz
Rot
Weiß
Grün
Blau
Masse
24VAC/DC
Steuerungssignal 1
Steuerungssignal 2
Rückmeldung
Eingan
gswert
Nummer 1 2 3 4 5
Anmerkungen
Farbe schwarz rot weiß grün blau
interne Kontrolle gemeinsam 24 AC/DC
Rückmeldung:
0(2) - 10 V
0(4) - 20 mA
Leistung: Kabel 1 - 2
Spannungssignal gemeinsam 24 AC/DC
0 - 10 V DC
2 - 10 V DC
Rückmeldung:
0(2) - 10 V
0(4) - 20 mA
Leistung: Kabel 1 - 2
Spannungssignal: Kabel 1 - 3
aktuelles Signal gemeinsam 24 AC/DC
0 - 20 mA
4 - 20 mA
Rückmeldung:
0(2) - 10 V
0(4) - 20 mA
Leistung: Kabel 1 - 2
Aktuelles Signal: Kabel 1 - 3
Ein/Aus-Signal gemeinsam 24 AC/DC
24 V DC (offen)
Rückmeldung:
0(2) - 10 V
0(4) - 20 mA
Leistung: Kabel 1 - 2
0 V
(geschlossen)
Ein/Aus Signal: Kabel 1 - 3
3-Punkt-Regler
schwimmend
gemeinsam 24 AC/DC
Öffnen
24 V AC/DC
Schließen
24 V AC/DC
Rückmeldung:
0(2) - 10 V
0(4) - 20 mA
Leistung: Kabel 1 - 2
3-Punkt-Regler
schwimmend: Kabel 3 - 4
PWM
Bedieneinheit
gemeinsam 24 AC/DC PWM Signal
Rückmeldung:
0(2) - 10 V
0(4) - 20 mA
Leistung: Kabel 1 - 2
PWM Bedieneinheit:
Kabel 1 - 3
