4 Regelmethode
1. interne Kontrolle*
2. Spannungssignal
3. aktuelles Signal
4. Ein/Aus
5. 3-Punkte-Signal
6. PWM Signal
PWM Type 1: 0.1 – 5 s / Step 20ms
PWM Type 2: 0.1 – 25 s / Step 100ms
* Die Durchflussmenge kann mit den Tasten am Antrieb eingestellt und auf dem 4-stelligen Display abgelesen werden.
5 Anfangs-Einstellung
Bei der Inbetriebnahme wird „Go-0“ auf dem Display angezeigt und die Anfangs-Einstellung wird auf den Nullpunkt des Ventils
angepasst.
Drücken Sie keine Taste, da es anderenfalls zu einer falschen Nullpunkteinstellung des Ventils kommen kann. Dies führt zu
fehlerhaften Volumenströmen.
Der Stellantrieb verfügt über eine Sicherheitsfunktion wenn der Nullpunkt nicht automatisch erkannt wird.
Diese wird mit der Nach-unten-Taste aktiviert und stoppt den "Go-0" Prozess.
Der Nullpunkt kann durch Drücken der Nach-unten-Taste erzwungen werden.
Einstellung: Drücken Sie die Modustaste (etwa 2 Sekunden), um den Einstellmodus zu aktivieren.

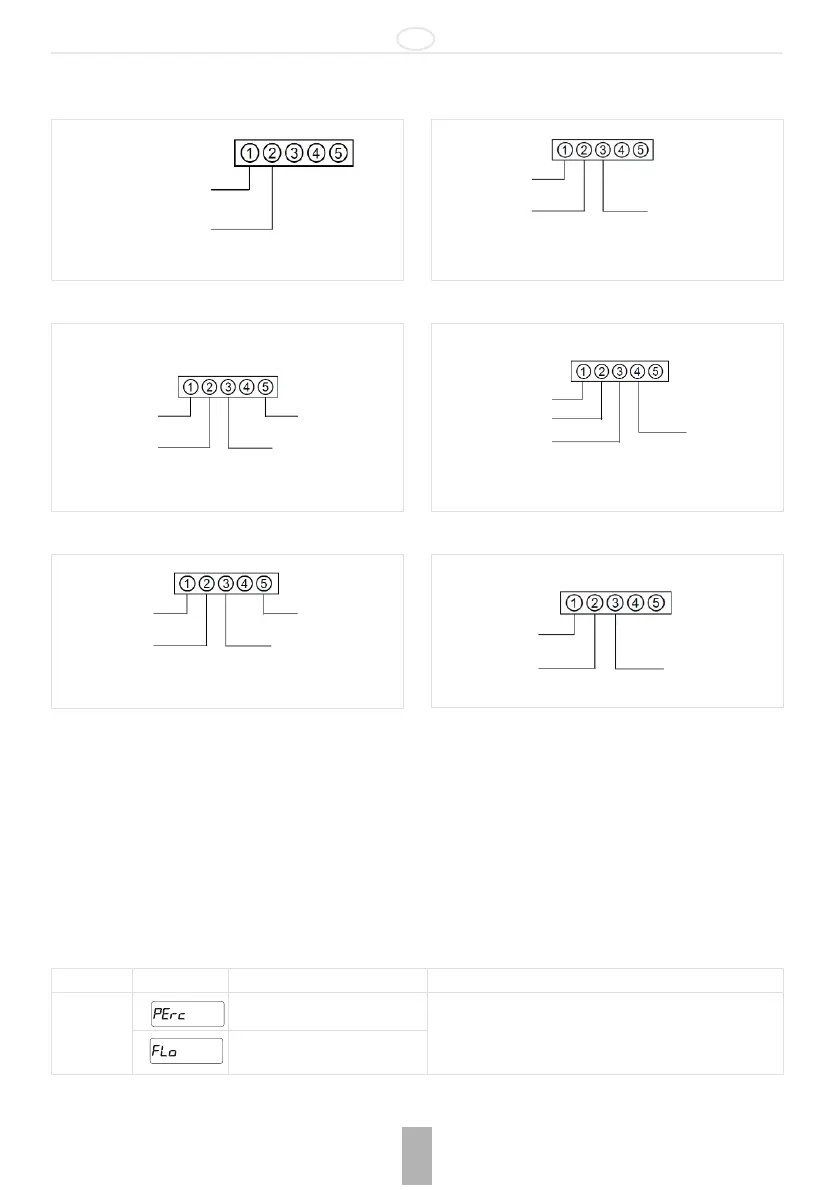

MASSE
24 VAC/24VDC
RÜCKMELDUNG
0(2)-10 V
0(4)-20 mA
0-10 VDC
2-10 VDC
MASSE
24 VAC/24VDC
RÜCKMELDUNG
0(2)-10 V
0(4)-20 mA
0~20 mA
4~20 mA
MASSE
24 VAC/24VDC
OFFEN: 24 VDC
GESCHLOSSEN: 0 VDC
MASSE
24 VAC/24VDC
24 VAC/24VDC
24 VAC/24VDC
ÖFFNUNG
SCHLIEßUNG
MASSE
24 VAC/24VDC
PWM SIGNAL
PV
PV
Anzeige Bedeutung Betriebszustand
SET1 Eingang interne Kontrolle in % Auswählen mit der Nach-oben-/Nach-unten-Taste und
Festlegen mit der Modustaste
Eingang interne Kontrolle in
Volumenstrom
