60 cm / 23,6”
30 cm / 11,8” desde la pared posterior
30 cm / 11,8” desde la izquierda
200 cm / 78” desde el frente
60 cm / 23,6” desde la derecha
Img. 5.8
Img. 5.9
Orificio de la bandeja
base de la unidad
exterior
Sello
Sello
Junta de drenaje
(A) (B)
Img. 5.10

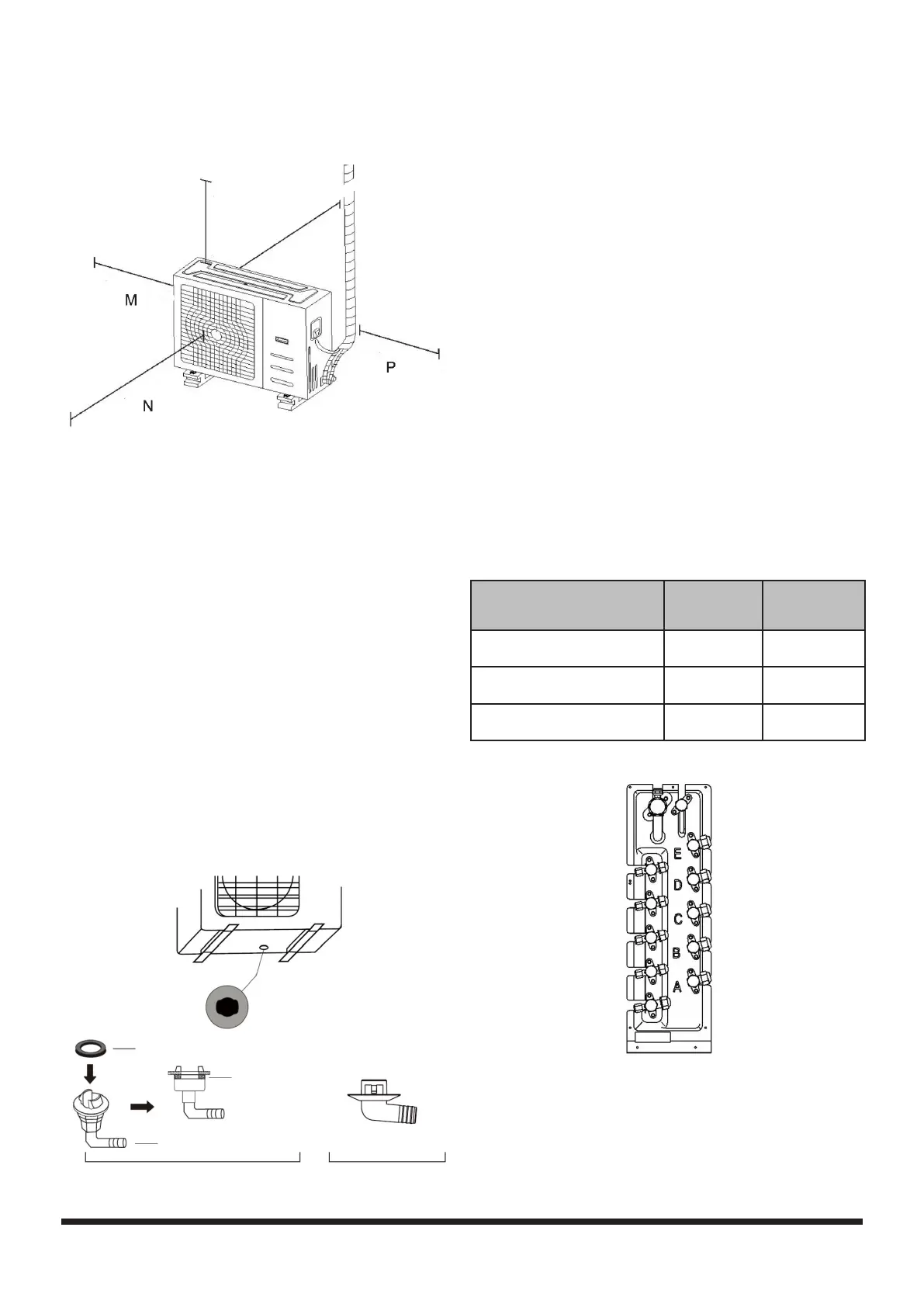

NOTA: La distancia mínima entre la unidad exterior y las
paredes que se indica en la guía de instalación no se aplica
a las habitaciones herméticas. Asegúrese de mantener la
unidad sin obstrucciones en al menos en dos de las tres
direcciones (M, N, P). (Consulte la Img. 5.8).
Notas sobre el agujero de perforación
en la pared
Debe perforar un agujero en la pared para la tubería de
refrigerante y el cable de señal que conectará las unidades
interior y exterior.
1. Determine la ubicación del orificio de la pared en
función de la ubicación de la unidad exterior.
2. Con un taladro de 65 mm (2,5”), taladre un agujero
en la pared.
NOTA: Cuando taladre el orificio de la pared, evite
cables, tuberías y otros componentes sensibles.
3. Coloque en el orificio el manguito protector. De esta
forma se protegen los bordes del orificio y ayuda a
sellarlo cuando finaliza el proceso de instalación.
Cuando selecciona una unidad interior
de 24K
La unidad interior de 24K solo se puede conectar a un
sistema A. Si hay dos unidades interiores de 24K, se pueden
conectar a los sistemas A y B. (Consulte la Img. 5.10).
Tabla 5.3: Tamaño de las tuberías de conexión
de un sistema A y B (Unidades: pulgadas)
Capacidad de la unidad
interior (Btu/h)
Líquido Gas
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Instalación de la junta de drenaje
Si la junta de drenaje tiene un sello de goma (consulte la
Img. 5.9-A), haga lo siguiente.
1. Coloque el sello de goma en el extremo de la junta de
drenaje en el punto en que se conectará a la unidad
exterior.
2. Inserte la junta de drenaje en el orificio de la bandeja
de la base.
3. Gire la junta de drenaje 90º hasta que encaje y quede
orientada hacia la parte frontal de la unidad.
4. Conecte una extensión de la manguera de drenaje (no
incluida) a la junta de drenaje para redirigir el agua de
la unidad durante el modo de calefacción.
Si la junta de drenaje tiene un sello de goma (consulte la
Img. 5.9-B), haga lo siguiente:
1. Inserte la junta de drenaje en el orificio de la bandeja
base de la unidad. La junta de drenaje hará clic al
encajar en su lugar.
2. Conecte una extensión de la manguera de drenaje (no
incluida) a la junta de drenaje para redirigir el agua de
la unidad durante el modo de calefacción.
NOTA: Asegúrese de que el agua se drene a un lugar seguro
donde no cause daños ni riesgo de resbalones.
