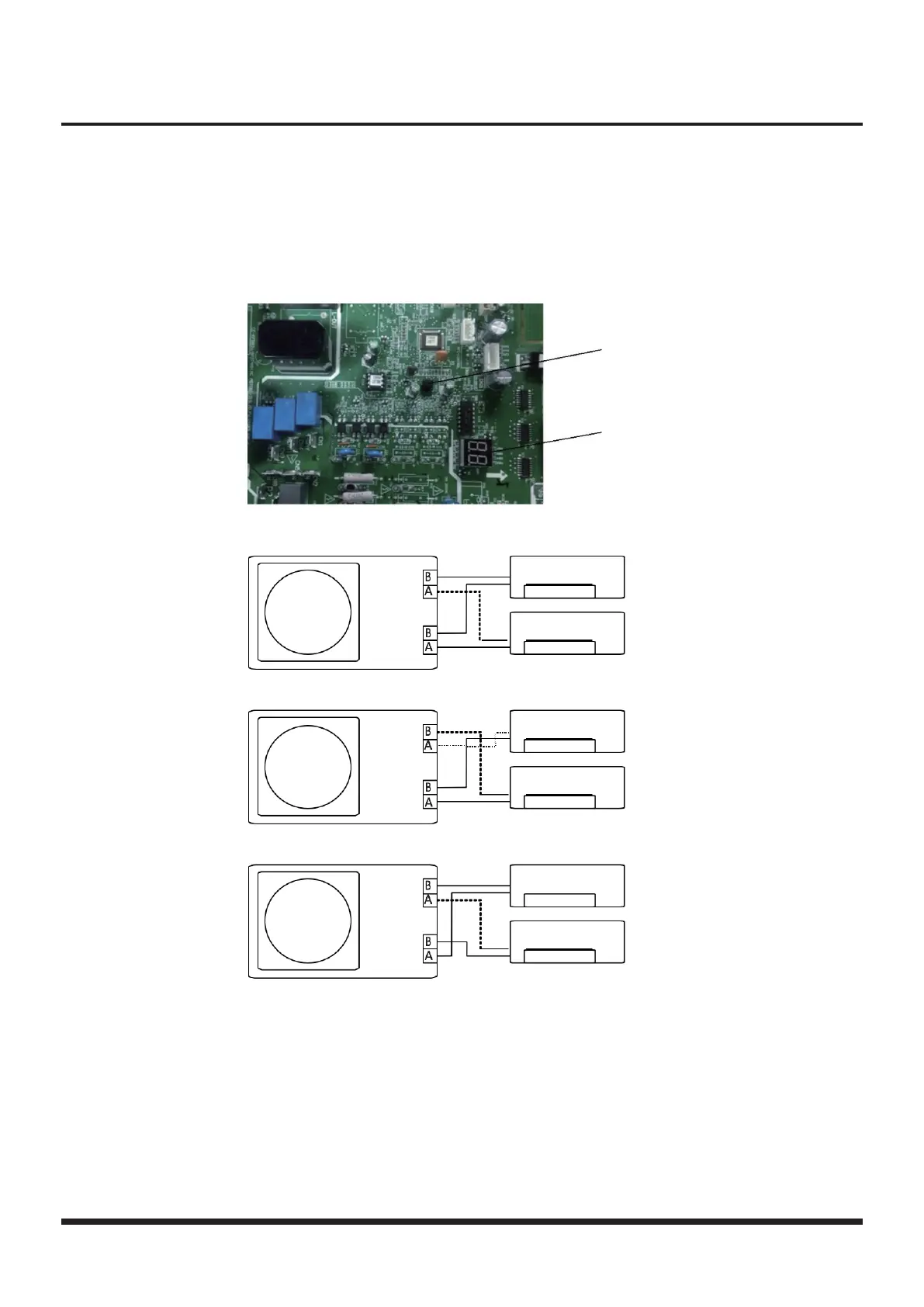

Conmutador de verificación
Pantalla LED
Correcto
Cableado incorrecto
Cableado incorrecto
Unidad exterior
Unidad exterior
Unidad interior B
Unidad interior B
Unidad interior B
Unidad interior A
Unidad interior A
Unidad interior A
Bloque de
terminales
Bloque de
terminales
Bloque de
terminales
Tubería de
gas/líquido
Tubería de
gas/líquido
Tubería de
gas/líquido
Función de corrección automática de tuberías/cableado
Los modelos más recientes ahora cuentan con una función de corrección automática de los errores de cableado/tubería.
Pulse el conmutador de verificación en la placa PCB de la unidad exterior durante 5 segundos hasta que el LED muestre
«CE» (significa que funciona correctamente). Aproximadamente de 5 a 10 minutos después de pulsar el conmutador, «CE»
desaparecerá, lo que significa que el error de cableado/tubería se ha solucionado y que todo el cableado/tubería están
correctamente conectados.
10. Función de corrección automática de tuberías/cableado
Cómo activar esta función
1. Compruebe que la temperatura exterior sea superior a 5 ºC.
(Esta función no funciona cuando la temperatura exterior es inferior a 5 ºC).
2. Compruebe que las válvulas de cierre de la tubería de líquido y de la tubería de gas estén abiertas.
3. Encienda el disyuntor y espere al menos 2 minutos.
4. Pulse el conmutador de verificación en la placa PCB de la unidad exterior hasta que el LED muestre «C E».
28
