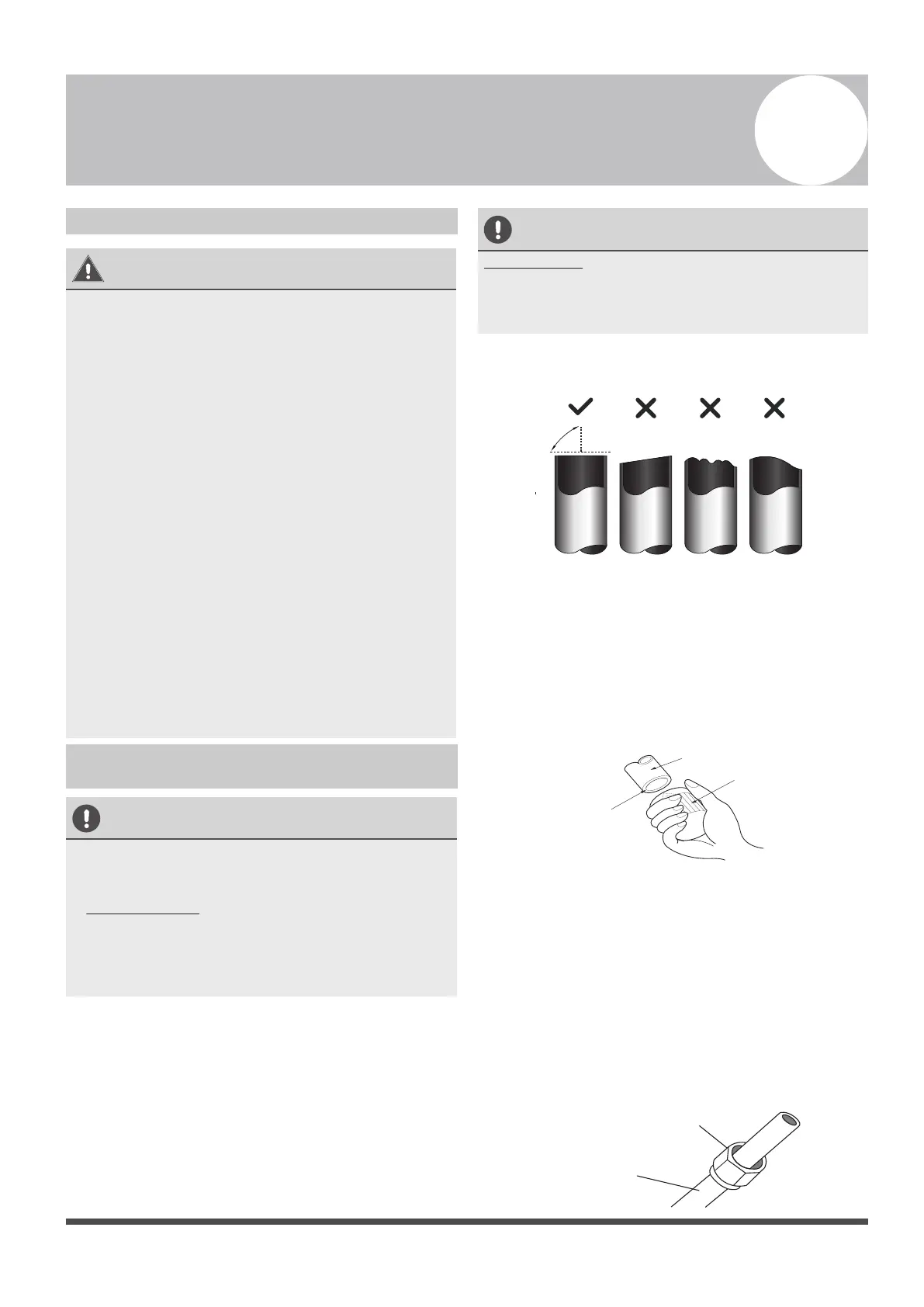

Tuyau de raccordement du réfrigérant
7
Mesures de sécurité
AVERTISSEMENT
Instructions relatives à la tuyauterie de
raccordement du réfrigérant
• Le tuyau de branchement doit être installé
horizontalement. Un angle de plus de 10°
pourrait causer un dysfonctionnement.
• n'entrecroisez PAS le tuyau de branchement
jusqu'à ce que les unité intérieures et extérieures
aient été installées.
• Isolez la tuyauterie de gaz et d'eau afin d'éviter
les fuites d'eau.
MISE EN GARDE
Étape 1 : Couper les tuyaux
Ne déformez PAS le tuyau lors de la découpe. Faites
bien attention de ne pas endommager, fissurer ou
déformer le tuyau lors de la découpe. Cela réduira
considérablement l'efficacité de l'appareil.
MISE EN GARDE
Oblique Déformé
90 °
Fig. 7.1
Étape 2 : Retirez les bavures.
Tuyau
Alésoir
Fig. 7.2
Étape 3 : Embouts de tuyaux évasés
Un évasement adéquat est essentiel pour obtenir
l'étanchéité d'un joint.
Écrou conique
Tuyau en cuivre
Fig. 7.3
• Tous les tuyaux sur site doivent être installés par
un technicien autorisé et doivent être conformes
à la réglementation locale et nationale en
vigueur.
• Lorsque le climatiseur est installé dans une petite
pièce, les mesures doivent être prises pour éviter
que la concentration de réfrigérant dans la pièce
dépasse la limite de sécurité en cas de fuites de
réfrigérant. Si le réfrigérant fuit et que sa
concentration dépasse sa limite correcte, des
risques liés au manque d'oxygène peuvent se
produire.
• Lors de l'installation du système de réfrigération,
veiller à ce l'air, la poussière, l'humidité ou des
corps étrangers ne s'infiltrent dans le circuit
réfrigérant. Toute contamination dans le système
pourrait provoquer une capacité opérationnelle
faible, une pression élevée dans le cycle de
réfrigération, une explosion ou des blessures.
• Ventilez immédiatement la zone s'il existe des
fuites de réfrigérant lors de l'installation. Le gaz
réfrigérant qui s'échappe est à la fois toxique et
inflammable. Assurez-vous qu'il n'y a aucune
fuite de réfrigérant une fois les travaux
d'installation terminés.
En installant les tuyaux du réfrigérant, prenez bien
soin de les couper et de les évaser correctement.
Cela assurera un fonctionnement efficace et
minimisera le besoin d'un entretien futur.
1. Mesurez la distance entre les unités intérieures
et extérieures.
2. À l'aide d'un coupe-tube, coupez les tuyaux un
peu plus longs que la distance mesurée.
1. Assurez-vous que le tuyau est coupé à un angle
parfait de 90°. Voir Fig. 7.1 pour des exemples
de mauvaises découpes
1. Tenez le tube dans un angle descendant pour
éviter que les bavures tombent dans le tuyau.
2. À l'aide d'un alésoir ou d'un outil
d'ébavurage, enlevez toutes les bavures de la
section coupée du tuyau.
Les bavures peuvent affecter le joint hermétique
du tuyau de raccordement du réfrigérant. Celle-ci
doivent être complètement enlevées.
1. Après avoir retiré les bavures du tuyau coupé,
scellez les extrémités avec du ruban PVC afin
d'éviter que des corps étranger ne s'infiltrent
dans le tuyau.
2. Engainez le tuyau à l'aide d'un matériau isolant.
3. Placez les écrous évasés sur les deux extrémités
du tuyau. Assurez-vous qu'ils soient orientés
dans la bonne direction, parce que vous ne
pourrez pas les positionner ou changer leur
direction après les avoir évasés. Voir Fig. 7.3
Rugueux
