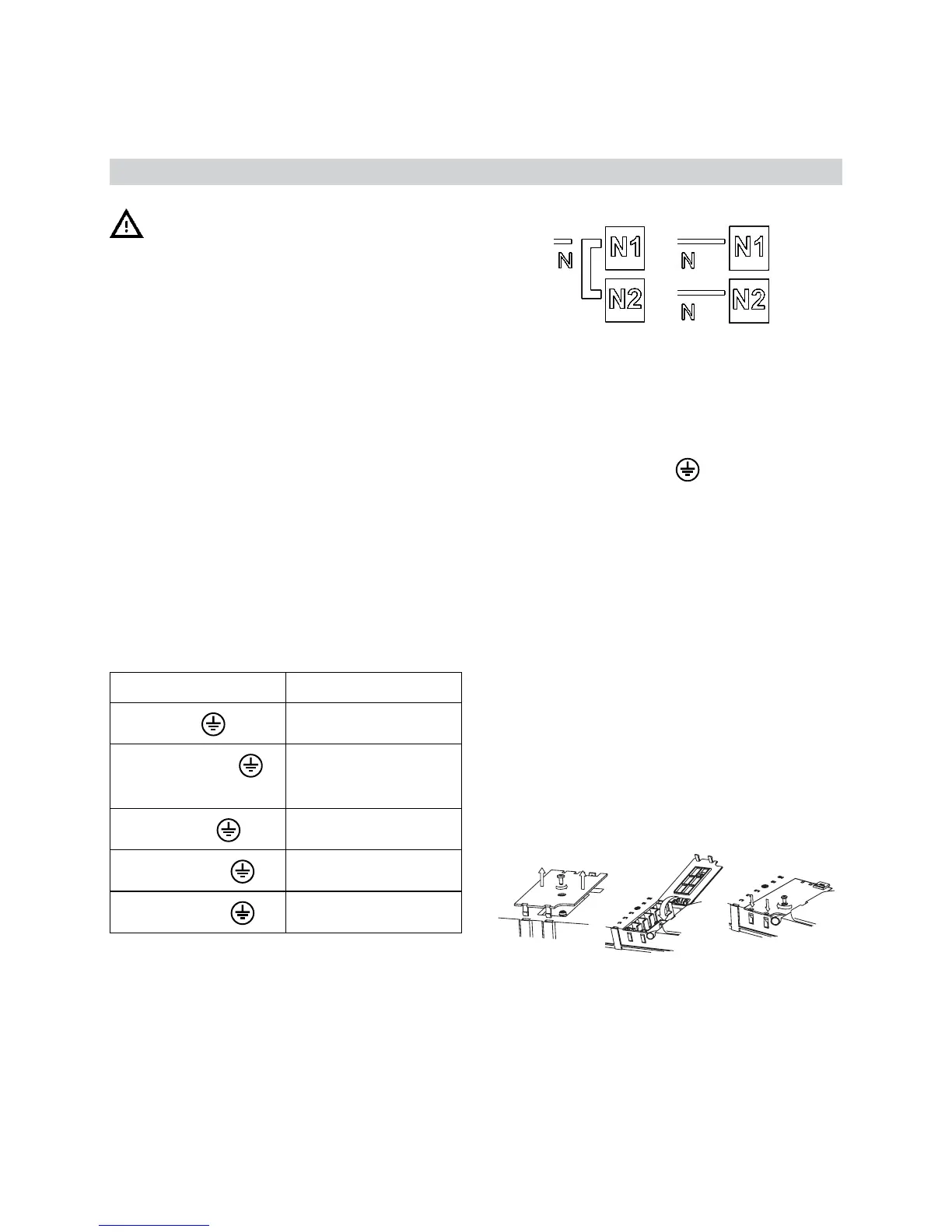

InstallationundelektrischerAnschluss
ACHTUNG. Trennen Sie das Gerät von
der Stromversorgung.
Das Gerät muss von einem Elektriker installiert
werden, der mit allen gängigen Sicherheits-
und Installationsvorschriften vertraut ist.
Der Hersteller haftet nicht für Verletzungen von
Personen oder Tieren und für Sachschäden,
die durch Missachten der in diesem Kapitel
genannten Richtlinien entstehen.
- Das Stromkabel muss lang genug sein,
um die Kochmulde von der Arbeitsplatte
entfernen zu können.
- Die Spannung auf dem Typenschild an der
Geräteunterseite muss der Spannung des
Stromnetzes in Ihrer Wohnung entsprechen.
Verwenden Sie keine Verlängerungskabel.
AnschlussandieKlemmenleiste
Verwenden Sie für den elektrischen Anschluss
ein Kabel vom Typ H05RR-F gemäß den
Angaben in der folgenden Tabelle.
Kabel AnzahlxGröße
230 V ~ +
3 x 4 mm
2
230-240 V ~ +
3 x 4 mm
2
(nur Australien)
230 V 3 ~ +
4 X 1,5 mm
2
400 V 3N ~ +
5 X 1,5 mm
2
400 V 2N ~ +
4 X 1,5 mm
2
Wichtig:
- Lassen oder entfernen Sie die Metallbrücken
zwischen den Schrauben L1-L2 und N1-N2
der Klemmenleiste gemäß Schaltplan (siehe
Abbildung)
- Stellen Sie sicher, dass alle sechs Schrauben
der Klemmenleiste nach dem Kabelanschluss
gut festgezogen sind
Beispiele für Brücke vorhanden (links) oder
entfernt (rechts) zwischen N1 und N2 (die
Brücken L1-L2 und N1-N2 im Schaltplan prüfen)
Das gelb-grüne Erdungskabel muss mit der
Klemme mit dem Symbol
verbunden werden.
Es muss länger als die anderen Kabel sein.
1. Nehmen Sie den Klemmenleistendeckel
(A) nach Entfernen der Schraube ab und
setzen Sie ihn in das Scharnier (B) der
Klemmenleiste ein.
2. Setzen Sie das Kabel in die Kabelklemme
ein und schließen Sie die Litzen an
die Klemmenleiste an, wie auf dem
Anschlussplan neben der Klemmenleiste
dargestellt ist.
3. Befestigen Sie das Netzkabel mit der
Kabelklemme.
4. Schließen Sie den Deckel (C) und
schrauben Sie ihn mit der vorher
entfernten Schraube auf der
Klemmenleiste fest - Schritt (1).
CBA
Bei jedem Netzanschluss des Gerätes führt die
Kochmulde eine automatische Kontrolle durch,
die ein paar Sekunden dauert.
Falls das Kochfeld mit einem Netzkabel
ausgerüstet ist, gehen Sie gemäß den
Anweisungen vor, die am Netzkabel
angegeben sind. Bei der Installation muss
ein allpoliger Trennschalter mit einer
Kontaktöffnungsweite von mindestens 3 mm
vorgesehen werden.
