ITALIANO 52
Installazioneecollegamentoelettrico
AVVERTENZA. Scollegare
l'apparecchio dalla rete elettrica.
- L’installazione deve essere effettuata da
personale professionalmente qualicato a
conoscenza delle norme vigenti in materia
d’installazione e sicurezza.
- Il costruttore declina ogni responsabilità
a persone, animali o a cose in caso di
mancata osservanza delle direttive fornite
nel presente capitolo.
- Il cavo di alimentazione deve essere
sufcientemente lungo da permettere la
rimozione del piano cottura dal piano di
lavoro.
- Assicurarsi che la tensione indicata
sulla targhetta matricola posta sul fondo
dell’apparecchio corrisponda a quella
dell’abitazione in cui verrà installato.
- Non utilizzare prolunghe.

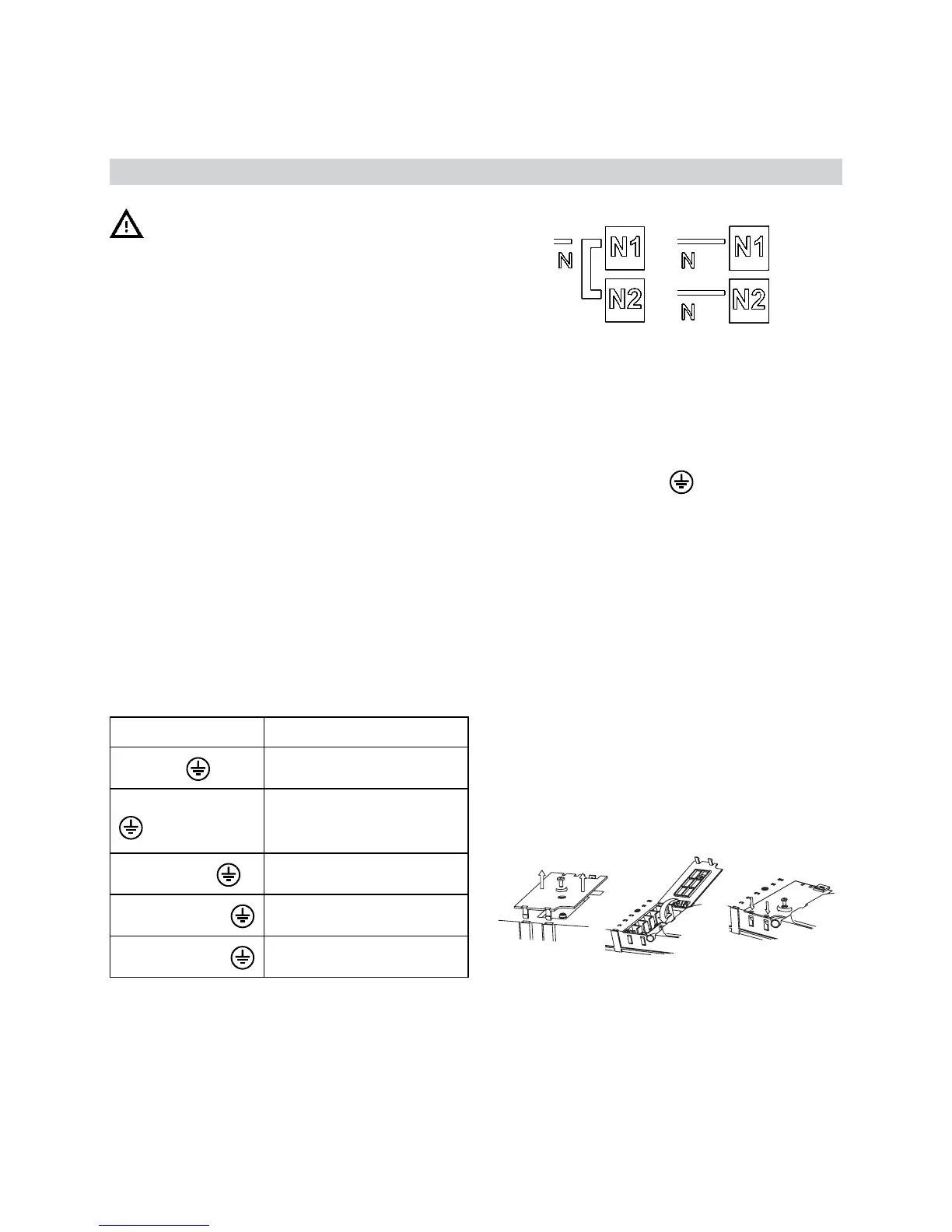

Connessioneallamorsettiera
Per il collegamento elettrico servirsi di un
cavo di tipo H05RR-F come da tabella sotto.
Conduttori Quantitàxdimensione
230 V ~
3 x 4 mm
2
230-240 V ~ +
3 X 4 mm
2
(solo
Australia)
230 V 3 ~ +
4 X 1,5 mm
2
400 V 3N ~ +
5 X 1,5 mm
2
400 V 2N ~ +
4 X 1,5 mm
2
Importante:
- Tenere o rimuovere i ponticelli metallici fra
le viti L1-L2 e N1-N2 della morsettiera in
base allo schema elettrico (vedere gura).
- Fissare tutte le sei viti della morsettiera
dopo il collegamento del cavo.
Esempio del ponticello presente (sinistro)
o assente (destro) fra N1 e N2 (controllare
i ponticelli L1-L2 e N1-N2 nello schema
elettrico).
Collegare il cavo di terra giallo/verde al
terminale con simbolo
.
Il suddetto cavo deve essere più lungo degli
altri.
1. Rimuovere il coperchio morsettiera (A)
svitando la vite ed inserire il coperchio
nella cerniera (B) della morsettiera.
2. Inserire il cavo di alimentazione
nel ssacavo e collegare i li alla
morsettiera come indicato nello schema
di collegamento posizionato vicino alla
morsettiera.
3. Fissare il cavo di alimentazione con il
ssacavo.
4. Chiudere il coperchio (C) ed avvitarlo
sulla morsettiera con la vite rimossa -
punto (1).
CBA
A ogni collegamento all'alimentazione di
rete il piano cottura effettua un controllo
automatico per alcuni secondi.
In caso il piano fosse già provvisto di
cavo di alimentazione, seguire istruzioni
allegate al cavo di alimentazione. Effettuare
il collegamento a rete ssa tramite un
selezionatore multipolare con distanza
minima tra i contatti di 3 mm.
