Installationetbranchementélectrique
AVERTISSEMENT. Débranchez l'appareil.
- L'appareil doit être installé par un
technicien spécialisé familiarisé avec toutes les
normes en vigueur en matière de sécurité et
d'installation.
- Le fabricant décline toute responsabilité en cas
de dommages aux personnes, animaux ou choses
résultant du non-respect des consignes fournies
dans ce chapitre.
- Le cordon d'alimentation doit être sufsamment
long pour permettre de retirer la table de cuisson
du plan de travail.
- Vériez que la tension indiquée sur la plaque
signalétique apposée sur le fond de l'appareil
correspond à la tension d'alimentation de votre
habitation.
- N'utilisez pas de rallonge.
Connexionsaubornier
Pour le branchement électrique, utilisez un câble
de type H05RR-F, comme l'indique le tableau
ci-dessous.
Conducteurs Nombrexsection
230 V ~
3 x 4 mm
2
230-240 V ~
3 x 4 mm
2
(Australie uniquement)
230 V 3 ~ +
4 X 1,5 mm
2
400 V 3N ~
5 X 1,5 mm
2
400 V 2N ~
4 X 1,5 mm
2
Remarqueimportante:
- Conservez ou éliminez les jonctions métalliques
entre les vis L1-L2 et N1-N2 du bornier
conformément au schéma de câblage (voir la
gure).
- Veillez à bien serrer les six vis du bornier après
la connexion du câble.

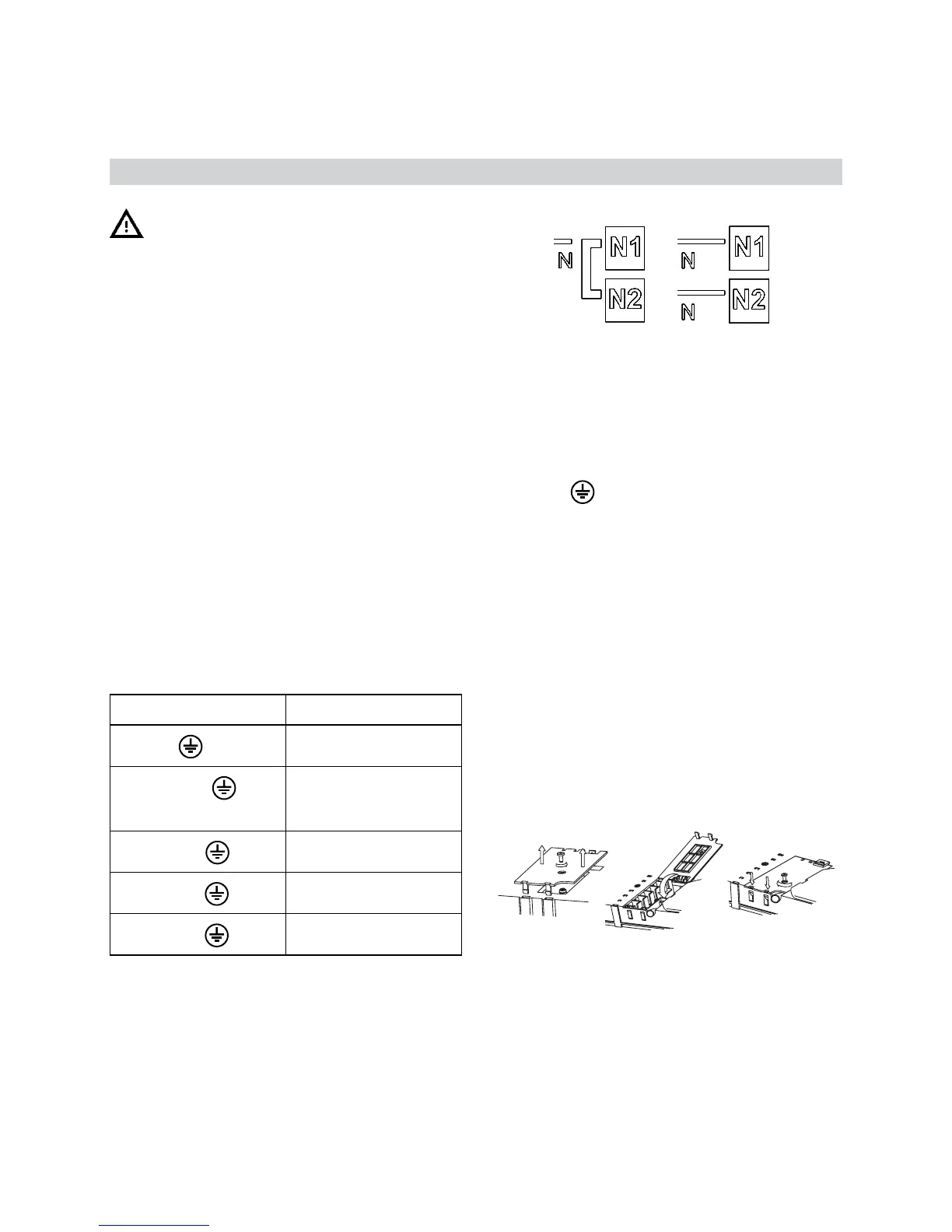

Exemple de jonction en place (à gauche) ou
retirée (à droite) entre N1 et N2 (contrôler les ls
de fonction entre L1-L2 et N1-N2 sur le schéma
de câblage).
Relier le l de terre jaune/vert à la borne portant
le symbole
.
Ce l doit être plus long que les autres.
1. Enlevez le couvercle du bornier (A) en
dévissant la vis et insérez le couvercle dans la
charnière (B) du bornier.
2. Introduisez ensuite le cordon d'alimentation
dans le serre-câble et connectez les ls sur le
bornier en suivant les indications données sur
le schéma à côté du bornier.
3. Fixez le cordon d'alimentation avec le serre-
câble.
4. Fermez le couvercle (C) et vissez-le sur le
bornier avec la vis précédemment enlevée -
point (1).
CBA
La table effectue un autodiagnostic de quelques
secondes à chaque connexion au secteur.
Si la table est déjà équipée d'un cordon
d'alimentation, suivez les instructions de l'étiquette
xée au cordon. Effectuez le branchement au
secteur au moyen d'un sectionneur omnipolaire
ayant une distance d'ouverture entre les contacts
d'au moins 3 mm.
