50 / 64 P/N 145797999-2 • REV B • ISS 19MAR12

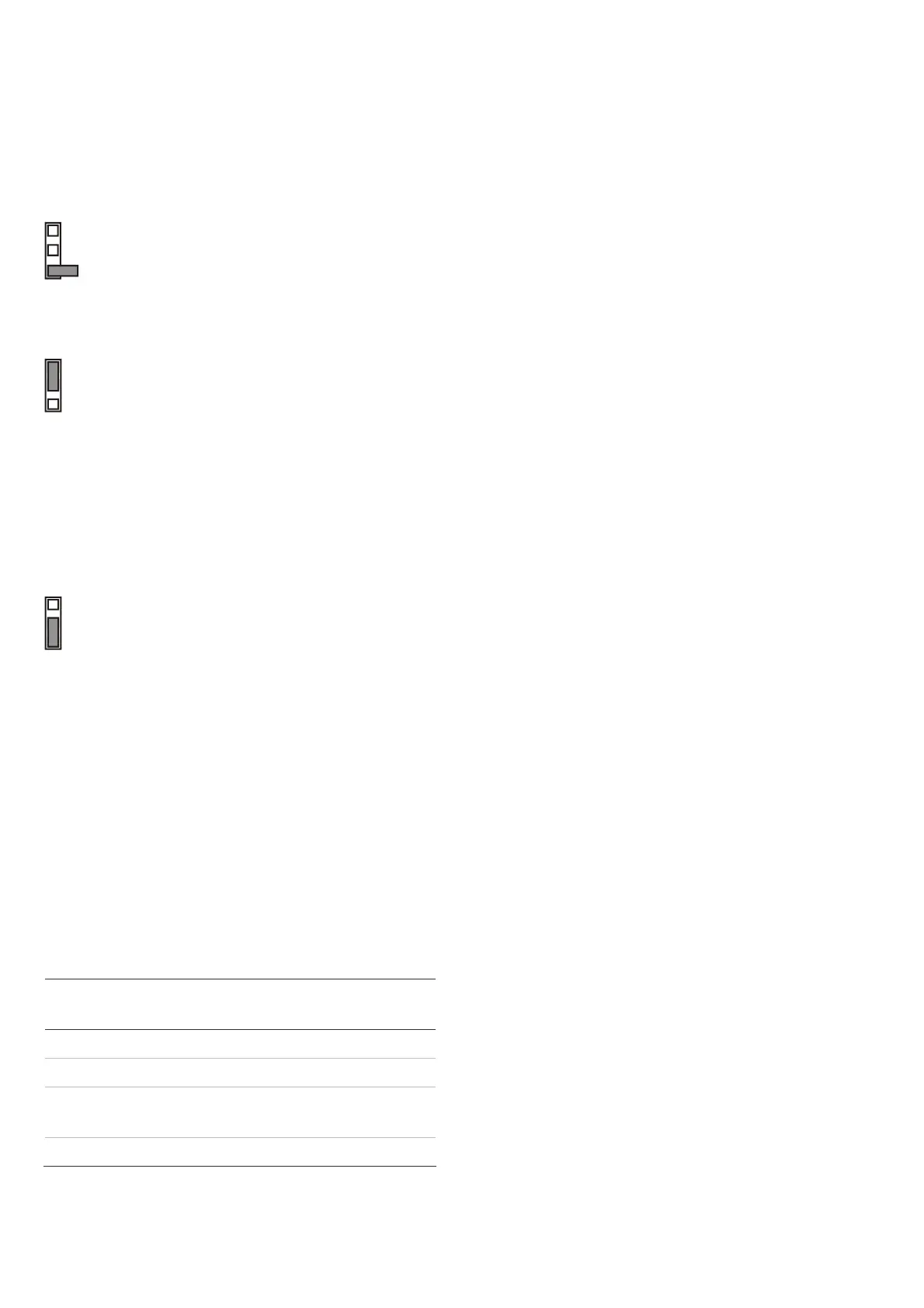

J3: Linia dualna (dostępna wyłącznie w modelu
VE735)
Używa się jej do podłączenia przekaźnika alarmu
oraz przekaźnika sabotażowego na jednej linii
alarmowej (z dwoma rezystorami EOL).
Patrz rys. 16 i 17.
Linia alarmowa z rezystorem końca linii
(4.7 k)
Przy podłączaniu do centrali należy
wykorzystać zaciski 4 i 5 wyjścia
alarmowego.
Oddzielne linie alarmu i sabotażowa
(ustawienia fabryczne)
Wyjście sabotażowe jest niezależne od
wyjścia alarmowego. Rezystor końca linii w
obwodzie sabotażowym jest nieużywany
(zwarty).
Przy podłączaniu do centrali należy
wykorzystać zaciski 3 i 4 wyjścia
alarmowego.
Linia dualna
Wyjścia sabotażowe i alarmowe mogą być
monitorowane za pośrednictwem dwóch
przewodów.
W normalnej sytuacji (brak alarmu)
impedancja linii dualnej wynosi 4.7 k. W
przypadku detekcji alarmu, otwiera się
kontakt przekaźnika alarmu i impedancja
wzrasta do 9.4 k, co oznacza alarm. Po
otwarciu obudowy detektora, otwiera się
obwód sabotażowy i linia zostaje przerwana ,
co oznacza alarm sabotażowy.
Przełączniki DIP
Tabela 1: Przełączniki DIP
Funkcja
Przełącznik DIP
włącz.
Przełącznik
DIP wył.
1. Polaryzacja Aktywny wysoki* Aktywny niski
2. Gong Gong włącz. Gong wył.*
3. Kierunek gongu
Od lewej do
prawej*
Od prawej do
lewej
4. Diody LED LED włącz.* LED wył.
* Ustawienia fabryczne
Przełącznik 1: Napięcie sterujące (CV)
Włączony: Poziom sygnału jako „Aktywny wysoki”
(standardowy) oznacza, że podanie napięcia
aktywuje wejście testu czujki oraz wejście dzień /
noc (zatrzask).
Wyłączony: Poziom sygnału jakio „Aktywny niski”
oznacza,że podanie stanu niskiego (0 V) aktywuje
wejścia testu czujek oraz dzień/noc (zatrzasku).
Przełącznik 2: Gong
Patrz rysunek 12.
Czujka jest w stanie rozpoznać kierunek ruchu
intruza za dnia. Aby wyłączyć ten tryb należy
ustawić czujkę na gong wyłączony. Kiedy gong jest
włączony, czujka wyzwoli alarm w chwili, kiedy
intruz będzie przemieszczała z prawa na lewo lub z
lewa na prawo przez kurtynę.
Uwaga: Jeżeli nie korzysta się ze sterowania
wejściem dzień/noc, a gong jest włączony, gong
będzie włączony tak w trybie zazbrojenia jak i
rozbrojenia (dzień/noc).
Przełącznik 3: Kierunek gongu
Patrz rysunek 13.
Zał: Alarm, kiedy intruz przemieszcza się z lewa na
prawo.
Wył: Alarm
, kiedy intruz przemieszcza się z prawa
na lewo.
Aby określić kierunek lewy i prawy należy ustawić
się plecami do czujki.
Przełącznik 4: Diody LED
Zał: Włącza obie diody czujki w każdej sytuacji.
Wył: Sterowanie oboma diodami zostaje przejęte
przez wejście testu czujek oraz wejście stanu
uzbrojenia/rozbrojenia, kiedy system jest
rozbrojony.
Kalibracja kurtyny dalekiego zasięgu i
testowanie czujki
Wykorzystanie kalibratora VE710
Patrz rys. 18 i 19.
1. Wsuń kalibrator VE710, skierowany
włącznikiem ku podłodze, do ramki
montażowej.
