Collegamenti e sicurezza elettrica
È compito dell’installatore scegliere conduttori con caratteristiche e
sezione nominale adeguate allo specico assorbimento di corrente
della spa (vedere scheda di preinstallazione).
Il percorso del cavo, la scelta dei materiali e delle soluzioni d’in-
stallazione più idonee è demandata alla professionalità ed espe-
rienza dell’installatore: è sua responsabilità garantire e certicare
l’installazione eseguita.
XEettuare il collegamento sulla morsettiera come indicato
nei rispettivi schemi elettrici (
 2).

IMPORTANTE: nei Paesi in cui il valore di tensione 220-
240V viene fornito da un sistema bifase (L+L), il colle-
gamento va in ogni caso eettuato sui morsetti L1 e N.
NOTA: nel caso si eettui l’alimentazione con due (o tre) fasi
+ neutro (380-415 V 2-3N~) prima di eettuare il collegamen-
to si dovrà rimuovere il/i ponticello/i indicato/i, posto/i vicino
alla morsettiera di alimentazione.

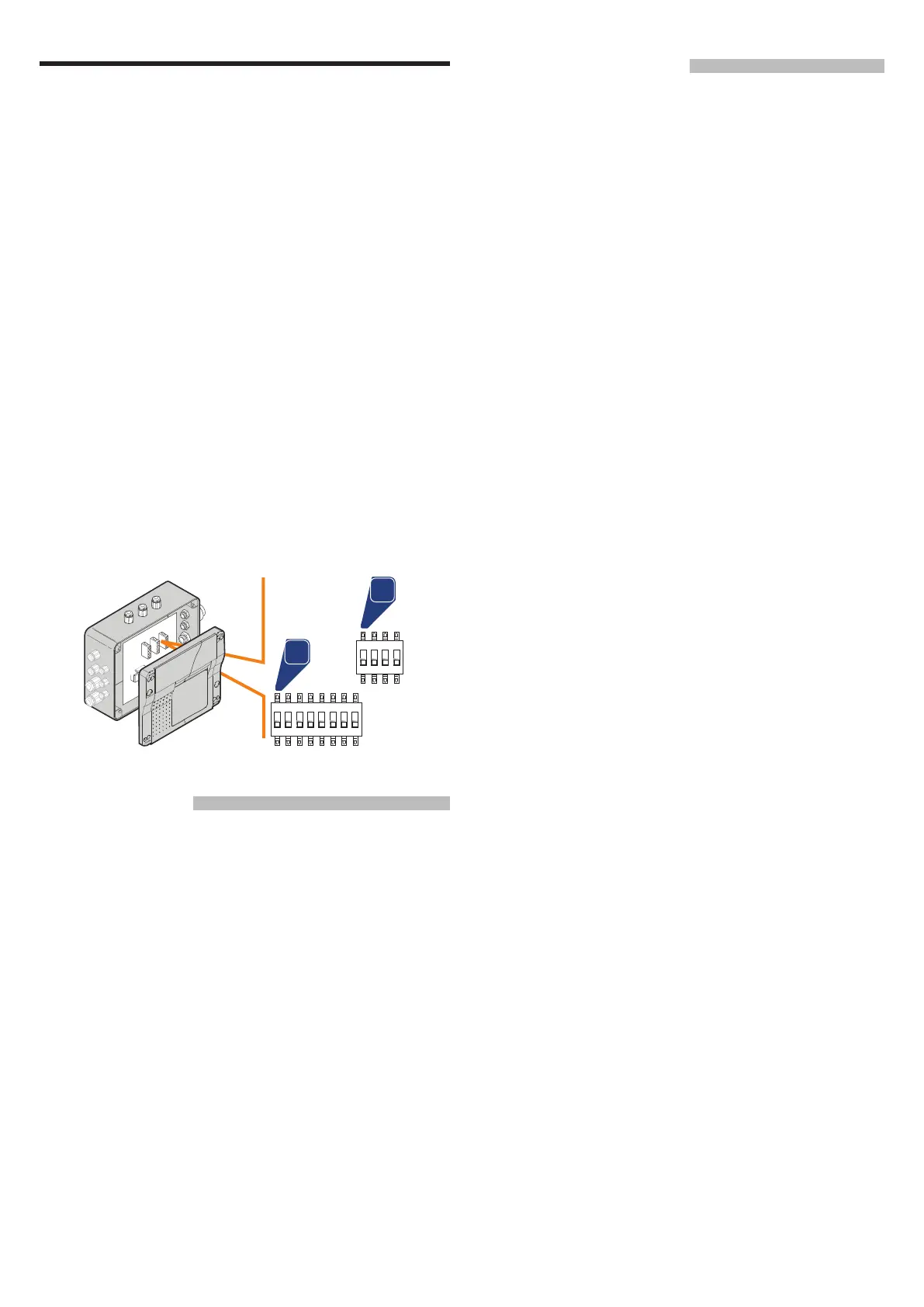

X Vericare la disposizione degli interruttori ("dip-switch"), in
base al modello di spa e alle impostazioni scelte.
b1
b2
12345678
ON
1234
ON
QPROFILE "TOP"
X BANCO INTERRUTTORI "b1"
dip switch 1 Limitazione consumo elettrico (OFF = consumo min;
ON = consumo max).
dip switch 2 Pompa 1 (OFF).
dip switch 3 Pompa 2 (ON).
dip switch 4 Blower (OFF).
dip switch 5 Pompa di ltrazione (OFF).
dip switch 6 Contatto AUX (OFF).
dip switch 7 Flussostato (OFF).
dip switch 8 Rilevazione di usso (OFF).
X BANCO INTERRUTTORI "b2"
dip switch 1 Livello (ON).
dip switch 2 Disabilita pompa ltrazione in relazione a sensore
livello (ON).
dip switch 3 Sensore di livello (OFF).
dip switch 4 Sonda di temperatura (OFF).
QPROFILE "BASE" DSP
X BANCO INTERRUTTORI "b1"
dip switch 1 Limitazione consumo elettrico (OFF = consumo min;
ON = consumo max).
dip switch 2 Pompa 1 (ON).
dip switch 3 Pompa 2 (OFF).
dip switch 4 Blower (ON).
dip switch 5 Pompa di ltrazione (OFF).
dip switch 6 Contatto AUX (OFF).
dip switch 7 Flussostato (OFF).
dip switch 8 Rilevazione di usso (OFF).
X BANCO INTERRUTTORI "b2"
dip switch 1 Livello (ON).
dip switch 2 Disabilita pompa ltrazione in relazione a sensore
livello (ON).
dip switch 3 Sensore di livello (OFF).
dip switch 4 Sonda di temperatura (OFF).
- Per garantire il grado di protezione contro i getti d’acqua pre-
visto dalle norme, è stato montato un pressacavo, in modo da
facilitare il collegamento con la rete elettrica.
- Ad installazione ultimata dovranno essere ermeticamente
chiusi il pressacavo ed il coperchio della cassetta.
Q
MODELLI CON GRUPPO FILTRANTE (SPA-PAK) "PERFORMANCE":
per quanto riguarda il collegamento alla spa, fare riferimento al
manuale rispettivo.
La JACUZZI EUROPE S.p.A. declina ogni responsabilità qualora:
L’installazione venga eseguita da personale non qualicato e/o non
abilitato a certicare il lavoro eseguito.
Non vengano rispettate le norme e disposizioni di legge relative agli
impianti elettrici degli immobili in vigore nello Stato in cui viene
eseguita l’installazione.
Non vengano rispettate le disposizioni di installazione e manuten-
zione riportate sul presente manuale.
Vengano usati per l’installazione materiali non idonei e/o non cer-
ticati.
Le spa vengano poste in opera non conformemente alle disposizio-
ni suddette.
Vengano eseguite operazioni non corrette che riducano il grado di
protezione delle apparecchiature elettriche contro i getti d’acqua o
modichino la protezione contro l’elettrocuzione per contatti diretti
ed indiretti, o altresì generino condizioni di isolamento, dispersioni
di corrente e surriscaldamento anomali.
Vengano cambiati o modicati componenti o parti dell’apparec-
chio rispetto allo stato di fornitura, facendo decadere la responsa-
bilità del Costruttore.
