XDen Anschluss des Magnetventils an das Wassernetz vorneh-
men (Siehe das Vorinstallationsblatt).
Anschlüsse und elektrische Sicherheit
Es ist Aufgabe des Installateurs die richtigen Leiter mit entspre-
chenden Merkmalen und Nennquerschnitt für die Stromaufnahme
des Whirlpools zu wählen (siehe Datenblatt der Vorinstallation).
Kabelverlauf, Materialwahl und die besten Installationslösungen
bleiben der Fachkenntnis und Erfahrung des Installateurs überlas-
sen; er ist für die vorschriftsmäßige Ausführung verantwortlich, die
er auch bescheinigen muss.
XDen Anschluss an das Klemmenbrett vornehmen, wie in den
zugehörigen Schaltplänen gezeigt (
 2).

WICHTIG: In Ländern mit einer zweiphasigen Strom-
versorgung (L+L) mit einer Spannung von 220-240V er-
folgt der Auschluss immer an den Klemmen L1 und N.
ANM: Wenn das elektrische System, das den SPA versorgt, vor
dem Anschließen aus zwei (oder drei) Phasen besteht (+ Neu-
tral, 380-415 V, 2-3N ~) entfernen Sie die Brücke oder die Brü-
cken in der Nähe des Klemmenbretts.

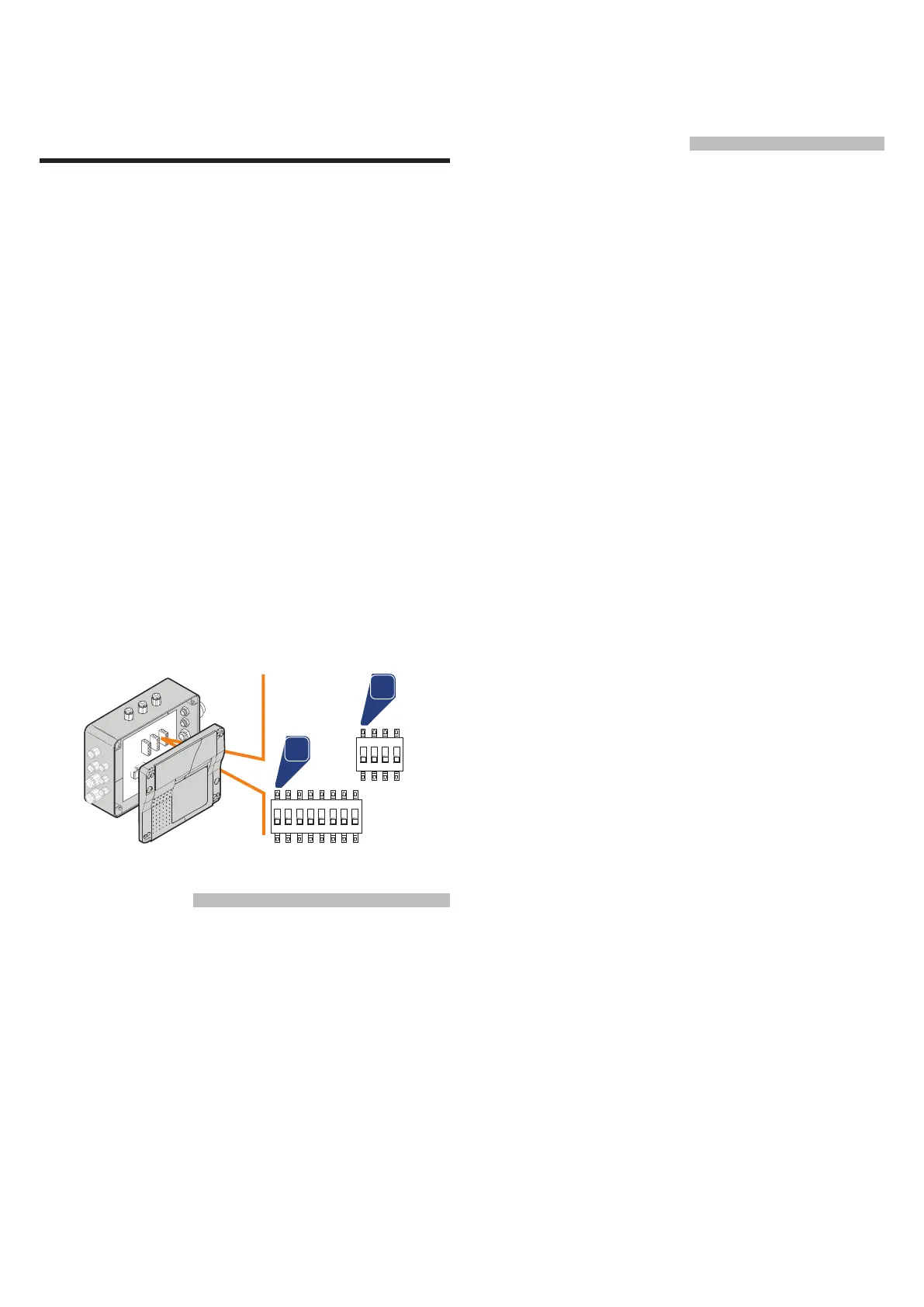

X Überprüfen Sie die Anordnung der Schalter ("Dip-Switch"), ba-
sierend auf dem Spa-Modell und den gewählten Einstellungen.
b1
b2
12345678
ON
1234
ON
QPROFILE "TOP"
X WECHSELBANK "b1"
dip switch 1 Begrenzung des elektrischen Verbrauchs (OFF =
Mindestverbrauch; ON = maximaler Verbrauch).
dip switch 2 Pumpe 1 (OFF).
dip switch 3 Pumpe 2 (ON).
dip switch 4 Blower (OFF).
dip switch 5 Filtrationspumpe (OFF).
dip switch 6 Kontakt AUX (OFF).
dip switch 7 Strömungswächter (OFF).
dip switch 8 Flow-Erkennung (OFF).
X WECHSELBANK"b2"
dip switch 1 Level (ON).
dip switch 2 Deaktiviert die Filterpumpe in Abhängigkeit des
Standsensors (ON).
dip switch 3 Füllstandssensor (OFF).
dip switch 4 Temperaturfühler (OFF).
QPROFILE "BASE" DSP
X WECHSELBANK "b1"
dip switch 1 Begrenzung des elektrischen Verbrauchs (OFF =
Mindestverbrauch; ON = maximaler Verbrauch).
dip switch 2 Pumpe 1 (ON).
dip switch 3 Pumpe 2 (OFF).
dip switch 4 Blower (ON).
dip switch 5 Filtrationspumpe (OFF).
dip switch 6 Kontakt AUX (OFF).
dip switch 7 Strömungswächter (OFF).
dip switch 8 Flow-Erkennung (OFF).
X WECHSELBANK"b2"
dip switch 1 Level (ON).
dip switch 2 Deaktiviert die Filterpumpe in Abhängigkeit des
Standsensors (ON).
dip switch 3 Füllstandssensor (OFF).
dip switch 4 Temperaturfühler (OFF).
- Um den von den Normen vorgesehenen Schutzgrad gegen
Wasserspritzer zu gewährleisten, wurde eine Kabelklemme
montiert, um den Anschluss an das Stromnetz zu erleichtern.
- Nach beendeter Installation müssen die Kabelklemme und der
Deckel des Schaltkastens hermetisch geschlossen werden.
QMODELLE MIT FILTERGRUPPE (SPA-PAK) „PERFORMANCE”: Für
den Anschluss des Whirlpools siehe die entsprechende Anlei-
tung.
JACUZZI EUROPE S.p.A. lehnt jede Haftung ab, falls:
Die Installation durch nicht fachmännisches und/oder für die Zer-
tizierung der ausgeführten Leistung nicht befugtes Personal vor-
genommen wird.
Die im Land, in dem das Gerät installiert wird, geltenden Richtlinien
bzw. Gesetzesvorschriften in Bezug auf elektrische Anlagen in Ge-
bäuden nicht eingehalten werden.
Die in diesem Handbuch enthaltenen Installations- und Wartungs-
anleitungen nicht befolgt werden.
Für die Installation ungeeignete und/oder nicht bescheinigte Ma-
terialien verwendet werden. Die Whirlpools nicht nach den oben
aufgeführten Angaben aufgestellt werden.
Die Arbeiten nicht korrekt ausgeführt werden, so dass der Schutzgrad
der elektrischen Geräte gegen Spritzwasser beeinträchtigt oder der
Schutz gegen elektrische Schläge bei direkter oder indirekter Berüh-
rung verändert wird, bzw. anomale Bedingungen in Bezug auf Isolie-
rung, Fehlerstrom oder Überhitzung geschaen werden.
