Branchements et sécurité électrique
L'installateur doit choisir des conducteurs avec des caractéristiques
et une section nominale adaptés à la spécique absorption de cou-
rant du spa (voir che de pré-installation).
Le parcours du câble et le choix des matériaux et des solutions
d'installation les plus adéquates sont conés au professionnalisme
et à l'expérience de l'installateur ; il doit garantir et certier l'instal-
lation eectuée.
X Eectuer le raccordement sur le bornier comme indiqué
dans les schémas électriques correspondants (
 2).

IMPORTANT: dans les Pays où la valeur de tension 220-
240V est fourni par un système biphasé (L+L), le bran-
chement doit dans tous les case être eectué sur les
bornes L1 et N.
NOTE : si le système électrique qui alimente le SPA se compose
de deux (ou trois) phases (+ neutre, 380-415 V 2-3N ~) avant la
connexion, retirez le pont ou les ponts situés près du bornier.

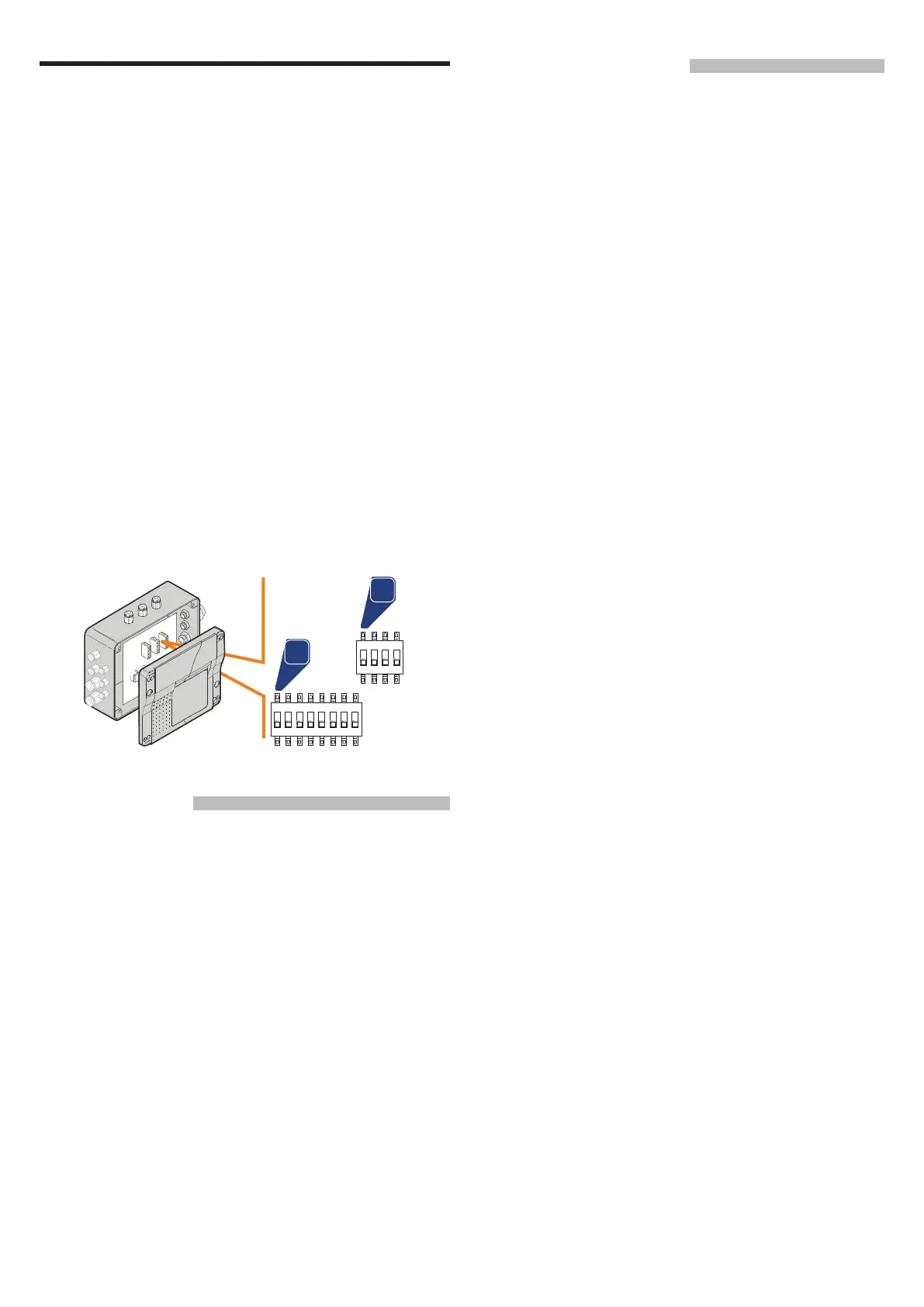

X Vériez l'agencement des interrupteurs («dip-switch»), en
fonction du modèle du spa et des réglages choisis.
b1
b2
12345678
ON
1234
ON
QPROFILE "TOP"
X BANC DE COMMUTATION "b1"
dip switch 1 Limitation de la consommation électrique
(OFF=consommation min; ON=consommation
max).
dip switch 2 Pompe 1 (OFF).
dip switch 3 Pompe 2 (ON).
dip switch 4 Blower (OFF).
dip switch 5 Pompe de ltration (OFF).
dip switch 6 Contact AUX (OFF).
dip switch 7 Interrupteur de débit (OFF).
dip switch 8 Détection de débit (OFF).
X BANC DE COMMUTATION "b2"
dip switch 1 Niveau (ON).
dip switch 2 Pompe ltration désactivée en fonction du capteur
de niveau (ON).
dip switch 3 Capteur de niveau (OFF).
dip switch 4 Sonde de température (OFF).
QPROFILE "BASE" DSP
X BANC DE COMMUTATION "b1"
dip switch 1 Limitation de la consommation électrique
(OFF=consommation min; ON=consommation
max).
dip switch 2 Pompe 1 (ON).
dip switch 3 Pompe 2 (OFF).
dip switch 4 Blower (ON).
dip switch 5 Pompe de ltration (OFF).
dip switch 6 Contact AUX (OFF).
dip switch 7 Interrupteur de débit (OFF).
dip switch 8 Détection de débit (OFF).
X BANC DE COMMUTATION "b2"
dip switch 1 Niveau (ON).
dip switch 2 Pompe ltration désactivée en fonction du capteur
de niveau (ON).
dip switch 3 Capteur de niveau (OFF).
dip switch 4 Sonde de température (OFF).
- An de garantir le degré de protection contre les projections
d'eau, tel que prévu par les normes et pour faciliter le raccorde-
ment au réseau électrique, un serre-câble a été installé.
- Une fois terminée l'installation, le serre-câble et le couvercle du
boîtier devront être fermés hermétiquement.
Q
MODÈLES AVEC GROUPE FILTRANT (SPA-PAK) “PERFORMANCE” :
pour ce qui concerne le raccordement au spa, se référer au ma-
nuel correspondant.
JACUZZI EUROPE S.p.A. décline toute responsabilité dans les cas
suivants :
Installation réalisée par du personnel non qualié et/ou non auto-
risé à délivrer la certication des travaux eectués.
Non-respect des normes et des dispositions légales relatives aux
installations électriques des habitations, en vigueur dans le pays où
l’installation a été eectuée.
Non-respect des instructions concernant l’installation et l’entretien
fournies dans le présent manuel.
Emploi de matériaux non appropriés et/ou non certiés conformes
pour cette installation.
Installation des spas non conforme aux dispositions susmentionnées.
En cas d’exécution d’opérations incorrectes qui réduisent le degré de
protection des appareils électriques contre les projections d’eau ou
modient la protection contre l’électrocution par contacts directs et
indirects, ou encore génèrent des conditions d’isolation, dispersions
de courant et surchaues anormales.
Remplacement ou modication des composants ou de parties de
