JBL Stage A6002/A6004/A9004/A3001

GRACIAS POR SU COMPRA. . .

Su producto JBL se ha diseñado para proporcionarle el rendimiento y la facilidad de uso que se espera de JBL.

• Dedique un tiempo a leer el manual del usuario completo antes de utilizar o instalar el amplificador.

• Guarde el manual del usuario del amplificador en la guantera junto con el manual del usuario del coche.

• Guarde el recibo de compra con otros documentos importantes para facilitar el servicio en garantía si es necesario.

ACERCA DEL MANUAL

Este manual describe directrices generales de instalación e instrucciones de uso. Sin embargo, tenga en cuenta que la instalación adecuada de los

componentes de audio y vídeo requiere experiencia cualificada en procedimientos mecánicos y eléctricos. Si no dispone de conocimientos y herramientas para

realizar correctamente la instalación, le recomendamos encarecidamente que consulte a un distribuidor autorizado de JBL sobre las opciones de instalación.

Guarde todas las instrucciones y los recibos de venta como referencia. Considere este manual como una parte indispensable del amplificador.

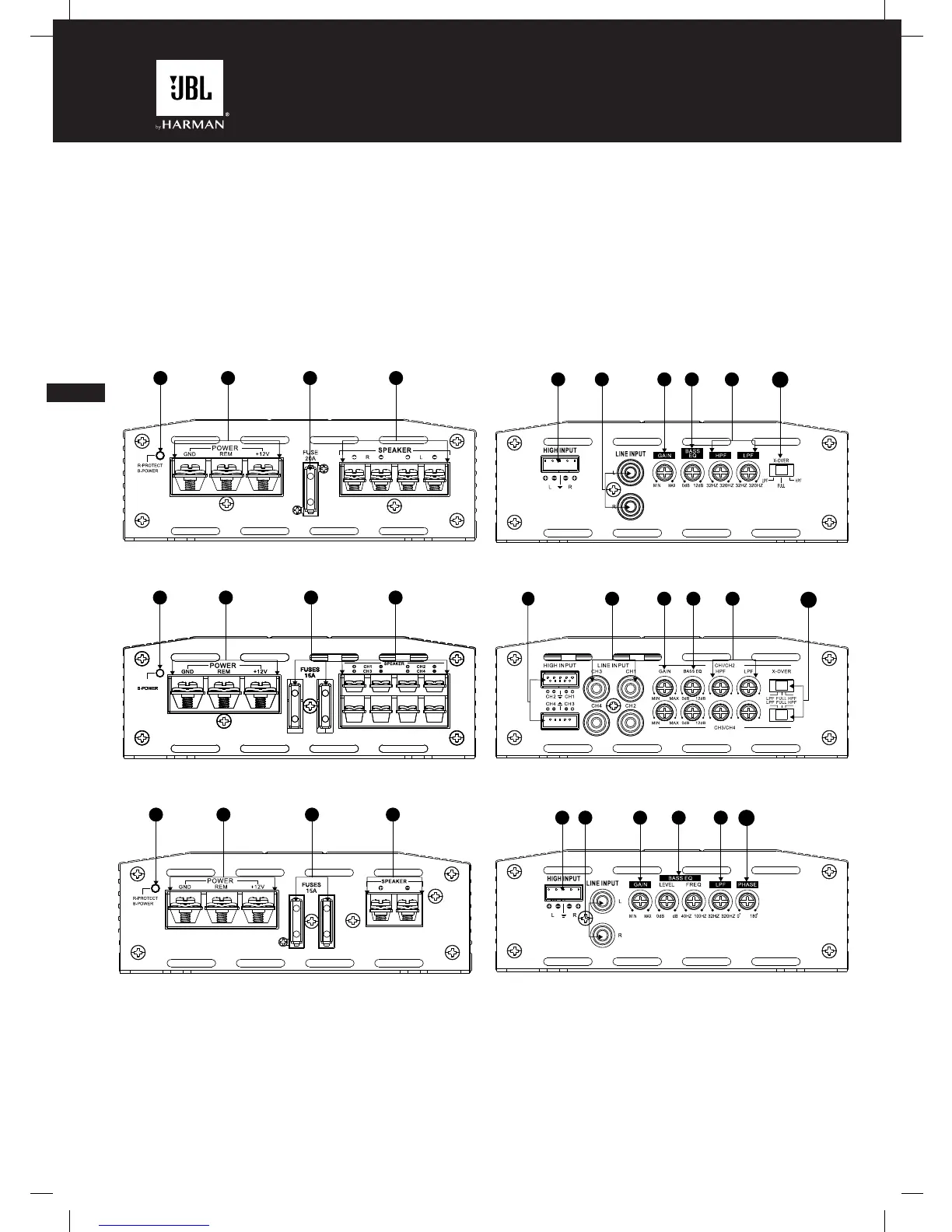

CAPÍTULO 1: ÍNDICE PICTÓRICO DE LAS CONEXIONES DE ENTRADA

Panel lateral izquierdo del amplificador Stage

Stage A6002

Stage A6004 y A9004 Stage A6004 y A9004

Stage A3001

Stage A6002

Stage A3001

Indicador de alimentación/protección

2. Conectores de entrada de alimentación

3. Fusible(s)

4. Conectores de salida de altavoces

5. Entradas de nivel alto

6. Entradas de nivel de línea (RCA)

7. Ganancia (sensibilidad de la entrada)

8. Control(es) de ecualización de bajos

9. Control(es) de frecuencia de corte

10. Selector(es) de filtro de corte

11. Selector de fase del subwoofer

Panel lateral derecho del amplificador Stage

CAPÍTULO 2: INSTALACIÓN Y CABLEADO

Contenido del envase:

1 Amplificador

4 Tornillos de montaje x4

Fusible de repuesto (1 para A6002, 2 para A3001, A6004 y A9004)

Adaptador de entrada de alto nivel (1 para A6002 y A3001, 2 para A6004 y A9004)

Herrajes de montaje

Guía de inicio rápido

1 3

2 4

7 8

R-PROTECTR-PROTECTR-PROTECT

2 3 4

32HZ 320HZ

7 8

5 7 8 9

2 43
