JBL Stage A6002/A6004/A9004/A3001
DANK U VOOR UW AANKOOP. . .
Uw JBL-product is ontworpen om u de prestaties en het bedieningsgemak te bieden die u verwacht van JBL.
• Neem even de tijd om uw gebruikershandleiding volledig te lezen voordat u uw versterker gaat gebruiken of installeren.
• Bewaar de gebruikershandleiding van uw versterker in uw dashboardkastje, samen met de gebruikershandleiding van uw auto.
• Bewaar de kwitantie van uw versterker met andere belangrijke documenten om de garantieservice zo nodig te bespoedigen.
OVER DE HANDLEIDING
Deze handleiding beschrijft algemene installatierichtlijnen en bedieningsinstructies. Houd er echter rekening mee dat voor de juiste installatie van mobiele audio-
en videocomponenten, vakkundig kennis van mechanische en elektrische apparatuur is vereist. Als u niet beschikt over de kennis en gereedschappen om deze
installatie met uit te voeren, raden we u ten zeerste aan om een geautoriseerde JBL-dealer te raadplegen. Bewaar alle instructies en kassabonnen als referentie.
Beschouw deze handleiding als een onmisbaar onderdeel van uw versterker.

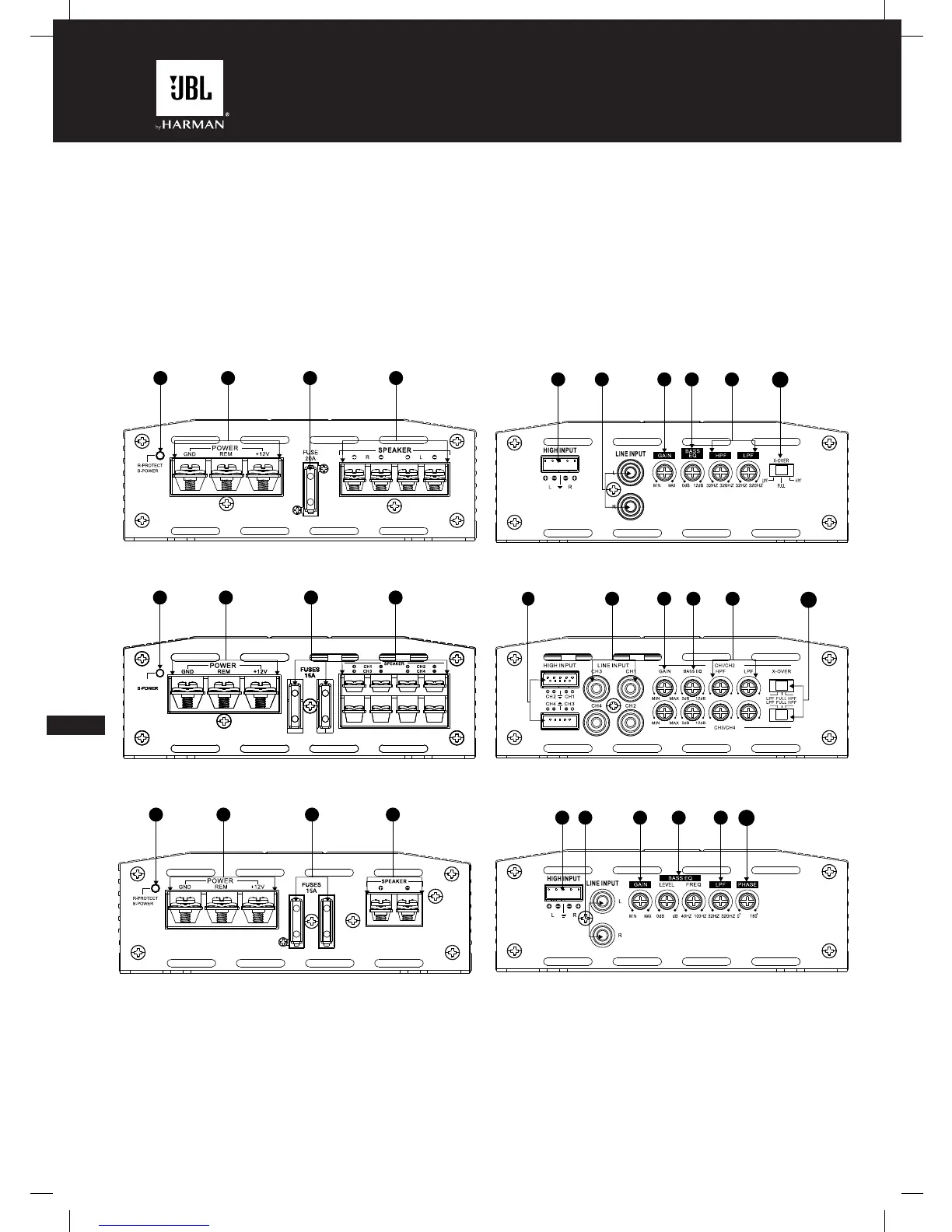

HOOFDSTUK 1: VISUELE INDEX VAN INGANGSAANSLUITINGEN
Stage Versterker linker zijpaneel
Stage A6002
Stage A6004 en A9004 Stage A6004 en A9004
Stage A3001
Stage A6002
Stage A3001
1. Voeding/beschermingsindicator
2. Voedingsaansluitingen
3. Zekering(en)
4. Luidsprekeruitgangen
5. High-level uitgang(en)
6. Lijnniveau-ingangen (RCA)
7. Versterking (invoersgevoeligheid)
8. Bass EQ regelaar(s)
9. Crossover frequentie-regelaar(s)
10. Crossoverfilter-schakelaar(s)
11. Subwoofer fase-schakelaar
Stage Versterker rechter zijpaneel
HOOFDSTUK 2: INSTALLATIE EN BEDRADING
Verpakkingsinhoud:
1x versterker
4 x bevestigingsschroeven x 4
Reservezekering (x1 voor A6002, x2 voor A3001, A6004 en A9004)
High-level ingangsadapter (x1 voorA6002 en A3001, x2 voor A6004 en A9004)
Montagemateriaal
Snelstartgids
1 3
2 4
5
9
7 8
10
6
R-PROTECTR-PROTECTR-PROTECT
1
2 3 4
32HZ 320HZ
32HZ 320HZ
32HZ 320HZ
32HZ 320HZ
96
7 8 5
10
12
5 7 8 9
11
6
1
2 43

JBL Stage A3001 Specifications

General

Fuse	15 A
Bass boost	0 - 12 dB
Amplifier class	D
Frequency range	10 - 320000 Hz
Low pass filter	Yes
Signal-to-Noise Ratio (SNR)	75 dB
Number of amplifier channels	- channels
Total Harmonic Distortion (THD)	1 %
RMS power output per channel (2 Ohm)	300 W
DC input voltage	9 - 16 V
Product color	Black

Weight and Dimensions

Depth	241.6 mm
Width	145 mm
Height	50 mm
Weight	1609 g
